Cloud Native Application

Cloud 도입 배경

기업에서 비용절감과 비즈니스 민첩성이 요구

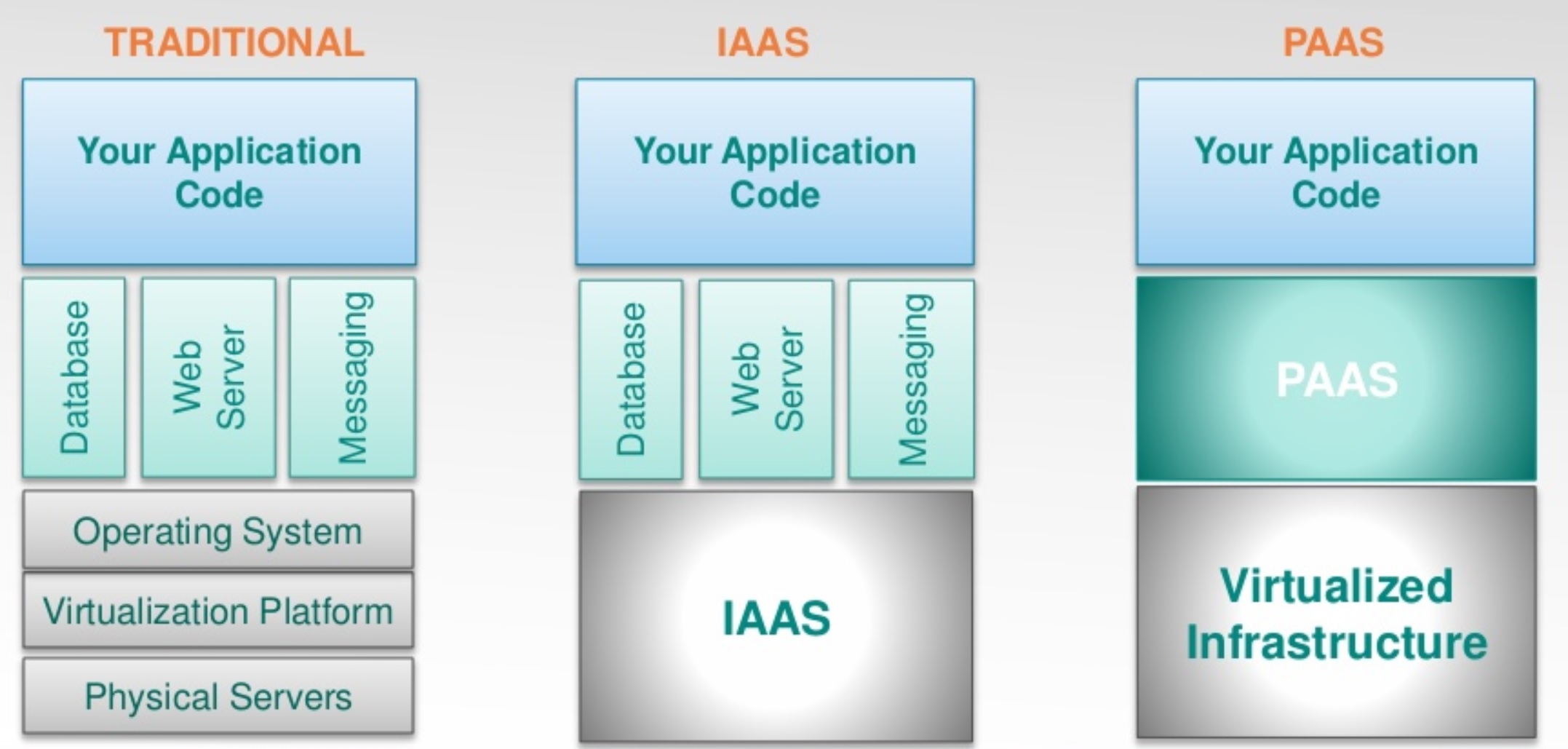

서비스로서의 인프라(Infrastructure as a Service, IaaS)와 서비스로서의 플랫폼(Platform as a Service, Paas) 을 도입

(참고 : Pivotal)

Cloud Native Application 이란?

IaaS와 PaaS 서비스를 도입하고 사용하려면 Application의 설계와 구성방식의 변경이 필요.
Cloud Native Application : 클라우드 환경에서 지원하는 IaaS 및 PaaS 서비스의 장점을 활용 할 수 있도록 잘 설계된 Application. 즉, Cloud 환경에 최적화된 Application을 말함 (Software as a Service, SasS)
서비스지향 아키텍처(Service-Orientrd Architecture, SOA) 의 모든 전제를 검토하여 자율적(Autonomous) 서비스 설계 원칙을 세우게 되고, 이 원칙을 어떻게 적용할지 조사한 결과, Cloud 서비스 모델에 적합한Microservice 모델이 등장

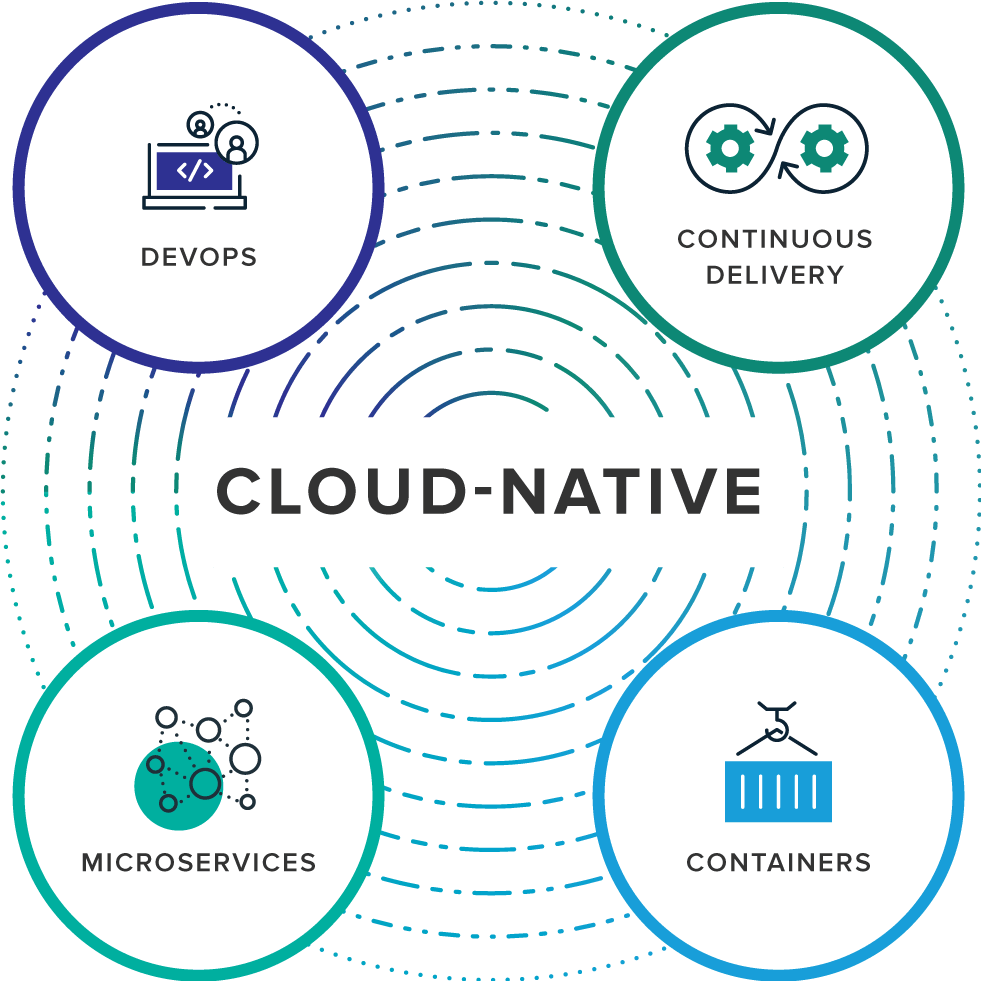

< CLOUD-NATIVE 구성요소 : 참고 Pivotal https://pivotal.io/kr/cloud-native >

Microservice

“Service-oriented architecture composed of loosely coupled elements that have bouned-contexts“

마이크로서비스(Microservice)는 소프트웨어가 잘 정의된 API를 통해 통신하는 소규모의 독립적인 서비스로 구성되어 있는 소프트웨어 개발을 위한 아키텍처 및 조직적 접근 방식입니다.

— AWS

작고, 한 가지 일을 잘하는 데 주력 : 단일 책임 원칙(Single-responsibility principle)의 접근 방법으로 경계 도메인 컨텍스트에서 하나의 업무만 담당하여 서비스로 구현. ==> “bounded-contexts”
자율성 : 다른 서비스의 기능에 영향을 주지 않으면서 개발, 배포, 운영하고 확장할 수 있음. ==> “loosely coupled elements”

(참고 : Cloud-Naitive Applications in Java)

DevOps

소프트웨어 전달과 인프라스트럭처 변경 프로세스 자동화를 목표로 소프트웨어 개발자와 IT 운영자가 협업한 결과물
좀더 신뢰성 있는 소프트웨어 생성, 테스트, 릴리즈를 신속하게 자주 진행할 수 있는 문화와 환경을 구성
이점 : 빠른 작업 속도, 신속한 릴리즈, 안정성, 효율성, 협업 강화

Contiuous Delivery

Application을 변경하면 다른 변경 사항, 의존성을 고려하지 않고 준비되는 즉시 릴리즈 할 수 있는 것을 말함.

Containers

Application을 실제 구동 환경으로부터 추상화할 수 있는 논리 패키징 메커니즘으로, Application과 그 실행에 필요한 라이브러리, 바이너리, 구성 파일 등을 패키지로 묶어 배포하는 것을 말함.
개발, 테스트, 운영 환경이 변경이 되더라도 실행에 필요한 파일이 함께 움직여, 오류의 최소화가 가능

Microservice Architecture(MSA)는 어떻게 설계하는가?

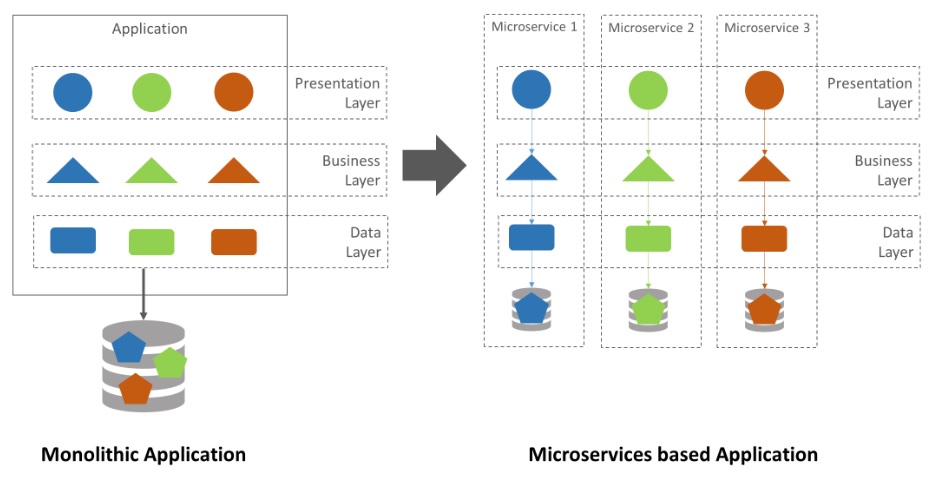

MSA : 하나의 큰 Application을 여러개의 작은 Application으로 쪼개어 변경과 조합이 가능하도록 만든 아키텍처
Microservice Pattern : https://microservices.io/

Domain Driven Design (도메인 주도 설계)

정의 : 개발을 함에 있어 도메인이 중심이 되는 개발 방식을 말하며, 그 목적은 소프트웨어의 연관된 부분들을 연결하여 계속 해서 진화하는 새로운 모델을 만들어 나가 복잡한 어플리케이션을 만드는 것을 쉽게 해 주는 것.

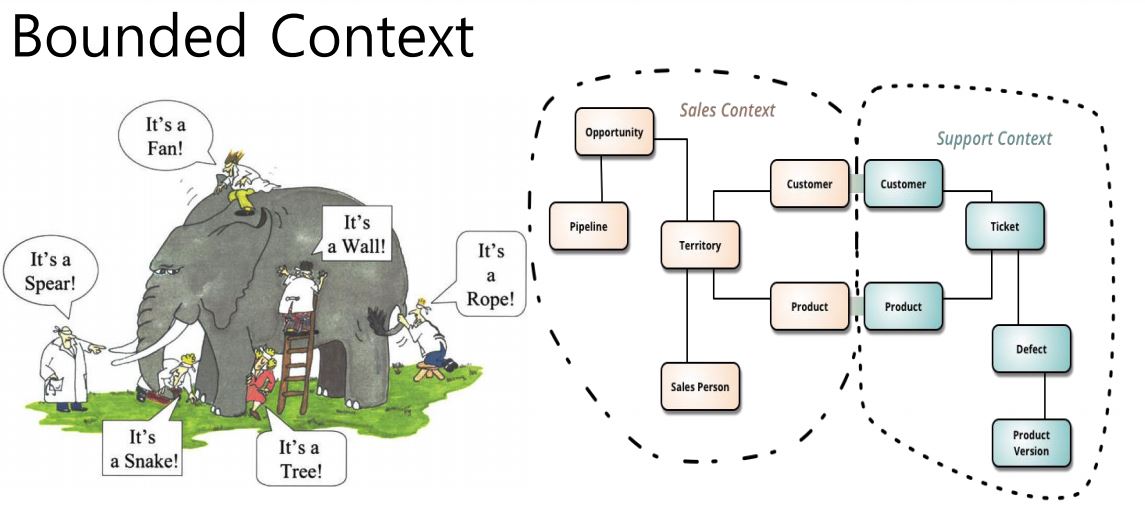

Microservice 설계 및 정의시 경계를 정의하는 것이 핵심. ==> bounded context

참고 : https://connect.pivotal.io/rs/625-IUJ-009/images/3_Philip_MSA1_How-to-design-MSA.pdf

Event‑Driven Architecture(이벤트 주도 아키텍처)

분산된 시스템 간에 이벤트를 생성, 발행하고 발행된 이벤트를 필요로하는 수신자에게 전송, 필요에 따라 처리하는 시스템 아키텍쳐
Event Sourcing : 서비스에서 발생하는 모든 상태 변화를 순서대로 이벤트로 보관하여 처리하는 것.
각 서비스는 자신이 필요한 이벤트만 보고 있다가 처리하면 됨.

CQRS (Command Query Responsibility Separation)

Command와 Query의 책임을 분리.
Command 는 Create, Update, Delete.. Query 는 Read라 볼수 있음.
이벤트는 Commad(상태변경) 인 경우에만 발생 시킴.
Event Sourcing에 의해서 생성된 최신 데이터를 Query의 개념으로 접근하여 조회 처리를 하기 때문에 로직을 간략화 하고, Cache를 통해 조회 속도를 개선 할 수 있음.

Transaction

Microservice에서는 서비스마다 다른 데이타베이스를 사용하는 것이 일반적이고, 이를 하나의 데이터 베이스 Transaction으로 처리하는 것은 기술적으로 어려움이 있고, 긴 Transction으로 이 발생하기 때문에 효용도가 낮음.
Compensating Operations(보상 트랜잭션)
- 예) 상품 1개 추가 서비스가 있다면 반대로 상품 1개 삭제 서비스가 있어야 한다는 것
SAGA
- 분산 Transation 패턴 중에 가장 널리 알려진 패턴
- 각 Transaction이 단일 서비스 내의 데이터를 갱신하는 일련의 로컬 트랜잭션이다. 첫번째 Transaction이 완료되고 난 후 두번째 Transaction은 이전의 작업 완료에 의해 트리거 되는 방식
TCC (Try-Confirm/Cancel)
- https://dzone.com/articles/transactions-for-the-rest-of-us
- 예) 여행 예매 서비스 수행시 항공권 예매 서비스와 자동차 렌트서비스를 순서대로 실행하는데, 자동차 렌트 서비스가 실패할 경우 항공권 예매를 취소하는 서비스를 수행하는 전략

Cloud Native Application은 어떻게 구현해야 하는가?

The Twelve-Factor App

Cloud Native Application이 구현해야 하는 12가지 요소 (https://12factor.net/ko/)

코드베이스(CodeBase)	종속성(Dependencies)	설정(Config)
백엔드 서비스(Backing services)	빌드, 릴리즈, 실행(Build, release, run)	프로세스(Processes)
포트 바인딩(Port binding)	동시성(Concurrency)	폐기 가능(Disposability)
개발/프로덕션환경 일치(Dev/prod Parity)	로그(Logs)	Admin 프로세스(Admin processes)

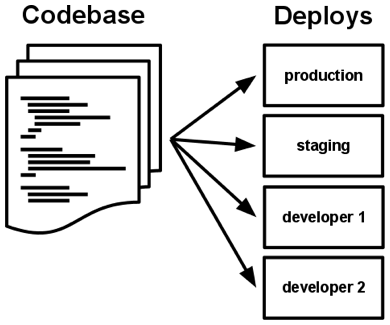

코드베이스(CodeBase) 버전 관리되는 하나의 코드베이스와 다양한 배포
- Application은 하나의 코드베이스가 있어야 하며, 여러 번 배포할 필요가 있는 모든 Appication은 리비전(revision)을 관리해서 추적할 수 있어야 함.
- 각각의 Application은 같은 코드베이스를 공유하지 않음.
- Application의 다른 부분에 영향을 주지 않고도 Application을 변경하고 배포할 수 있는 유연성을 제공되어야 함.
- git, subversion …..
종속성(Dependencies) 명시적으로 선언되고 분리된 종속성
- 명시적으로 코드 종속성(의존성)을 선언 해야 함
- 종속성은 jar/war 파일의 일부로 패키징됨.
- Application간의 의존성을 없애고, 동일한 jar/war 파일의 버전이 여러 개일 경우에 발생하는 부작용을 줄일 수 있음.
- Application 개발에 새로 참가하게 된 개발자가 설치를 간단하게 할 수 있다는 장점이 있음.
- 시스템 도구에 의존하지 않아야 함. 예) curl …
- Spring Boot, Docker …
```
dependencies {
...
compile group: 'commons-logging', name: 'commons-logging', version: '1.2'
compile group: 'org.apache.commons', name: 'commons-dbcp2', version: '2.1.1'
...
}
```
설정(Config) 환경(environment)에 저장된 설정
- Application 설정은 배포(개발, 테스트, 운영) 마다 달라질 수 있는 모든 것들을 말함.
- Application 설정 데이터는 설정관리 도구를 이용해서 Application의 외부로 옮겨야 함.
- Application은 환경변수를 이용하여 처리를 함. (OS에 의존하지 않은 표준)
- Application은 실행 중인 환경에 따라 구성 정보를 선택하므로 같은 배포 단위로 모든 환경에 전파 할 수 있음.
```
...
env:
- name: JAVA_OPTS_XMS
 value: "128m"
- name: JAVA_OPTS_XMX
 value: "512m"
- name: "DB_URL"
 valueFrom:
   configMapKeyRef:
  name: repository
     key: database.url
...
```

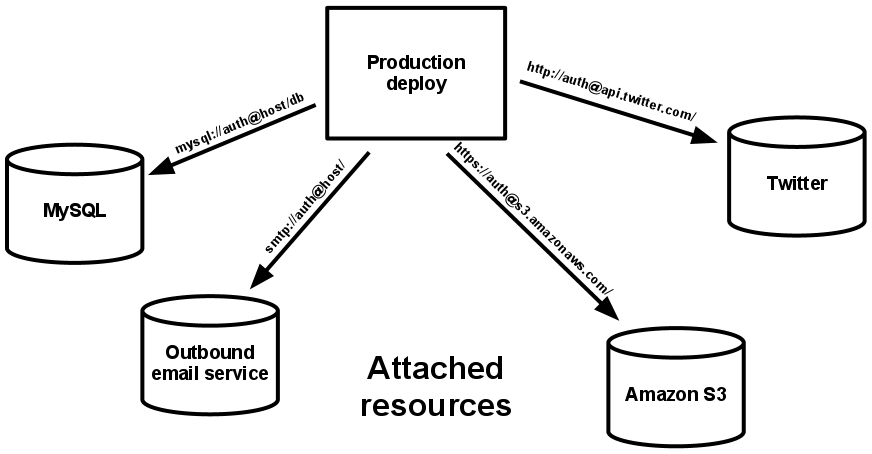

백엔드 서비스(Backing services) 백엔드 서비스를 연결된 리소스로 취급
- 백앤드 서비스 : 데이타베이스, 메시지 큐잉 시스템, SMTP 서비스 등…
- 모든 외부 자원과 접속접은 주소 지정이 가능한 URL 이어야 함.
- 리소스는 자유롭게 배포에 연결되거나 분리될 수 있음. (예 : 환경변수 로 주입)
빌드, 릴리즈, 실행(build, release, run) 철저하게 분리된 빌드와 실행 단계
- 빌드 단계에서 Application은 불변 개체로 빌드되고, 이 불변 개체는 환경(개발, 테스트, 스테이징, 운영)에 알맞은 구성을 선택해 프로세스를 시작함.
- Build Pipeline. (git commit to master => build => deploy)
프로세스(Processes) Application을 하나 혹은 여러개의 무상태(stateless) 프로세스로 실행
- 실행 환경에서 프로세스는 하나 이상의 프로세스로 실행이 됨.
- Application은 비공유 모델을 기반으로 구축해야함. (공유가 될 데이터는 안정된 백엔드(DB) 서비스에 저장되어야 함.)
- 즉, Application은 상태가 없고, 상태는 캐시나 데이터 저장소로 외부화해야 함.
- 완벽한 확장성을 갖추게 되고, Load Balancer나 Proxy를 사용해 Application의 어떤 인스턴스로도 요청을 보낼 수 있음.
포트 바인딩(Port binding) 포트 바인딩을 사용해서 서비스를 공개함
- 서비스는 컨테이너 안에 구축됨.
- 서비스는 완전히 독립적이며, 포트 바인딩하여 HTTP서비스로 공개되며 그 포트로 들어오는 요청을 기다림.
- 포트 바인딩을 한다는 것은 하나의 서비스가 다른 서비스를 위한 백엔드 서비스가 될 수 있다는 것.

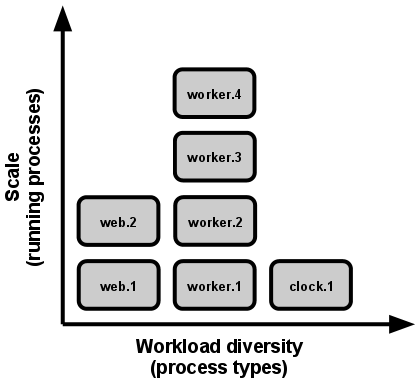

동시성(Concurrency) 프로세스 모델을 사용한 확장
- Microservice 프로세스는 Scale out을 할 수 있음.
- 트래픽이 증가하면 이를 처리하기 위해 더 많은 Microservice 프로세스를 환경에 추가하는 것을 의미
폐기 가능(Disposability) 빠른 시작과 그레이스풀 셧다운(graceful shutdown)을 통한 안정성 극대화
- Microservice를 하나의 책임만 지는 불변 개체로 구축하면 시동 시간이 빨라지고, 견고성을 극대화 할 수 있음.
- 불변성은 서비스의 폐기 가능성을 높임.

개발/프로덕션환경 일치(Dev/prod Parity) 개발, 스테이징, 프로덕션 환경을 최대한 비슷하게 유지

Application 생명주기 전반의 환경(개발, 테스트, 스테이징, 운영)은 이후의 의도치 않은 상황을 피할 수 있게 최대한 비슷하게 유지되어야 함.
지속적인 배포가 가능하도록 함.

	전통적인 Application	Twelve-Factor App
배포 간의 간격	몇 주	몇 시간
코드 작성자와 코드 배포자	다른 사람	같은 시간
개발 환경과 production 환경	불일치함	최대한 유사함

로그(Logs) 로그를 이벤트 스트림으로 취급
- 불변성을 가진 Microservice 내부에서 서비스 처리 중에 생성된 로그는 Application 상태에 대한 단서가 됨.
- 이런 로그는 이벤트 스트림으로 처리해서 로그 수집 인프라로 보냄. (Console Log)
- 로그 파일을 작성하거나, 관리하려고 해서는 안됨.(휘발성 Processor)
Admin 프로세스(Admin processes) admin/maintenance 작업을 일회성 프로세스로 실행
- 일반적으로 Microservice 인스턴스는 종료하거나 새 버전으로 대체하지 않는 한 계속해서 실행 되는 장기 실행 프로세스임.
- 다른 모든 관리 및 운영 작업은 일회성 프로세스로 처리해야 함.

12요소의 핵심 사상

선언적 형식으로 설정을 자동화해서 프로젝트에 새로 참여하는 동료가 적응하는 데 필요한 시간과 비용을 최소화 한다.
운영체제에 구애받지 않는 투명한 구성을 통해 다양한 실행 환경에서 작동할 수 있도록 이식성을 극대화 환다.
현대적인 클라우드 플랫폼 기반 개발을 통해 서버와 시스템 관리에 대한 부담을 줄인다.
개발과 운영의 간극을 최소화해서 지속적 배포(continuous delivery) 를 가능하게 하고 Agile성을 최대화 한다.
도구, 아키텍처, 개발 관행을 크게 바꾸지 않아도 서비스 규모 수직적 확장이 가능하다.

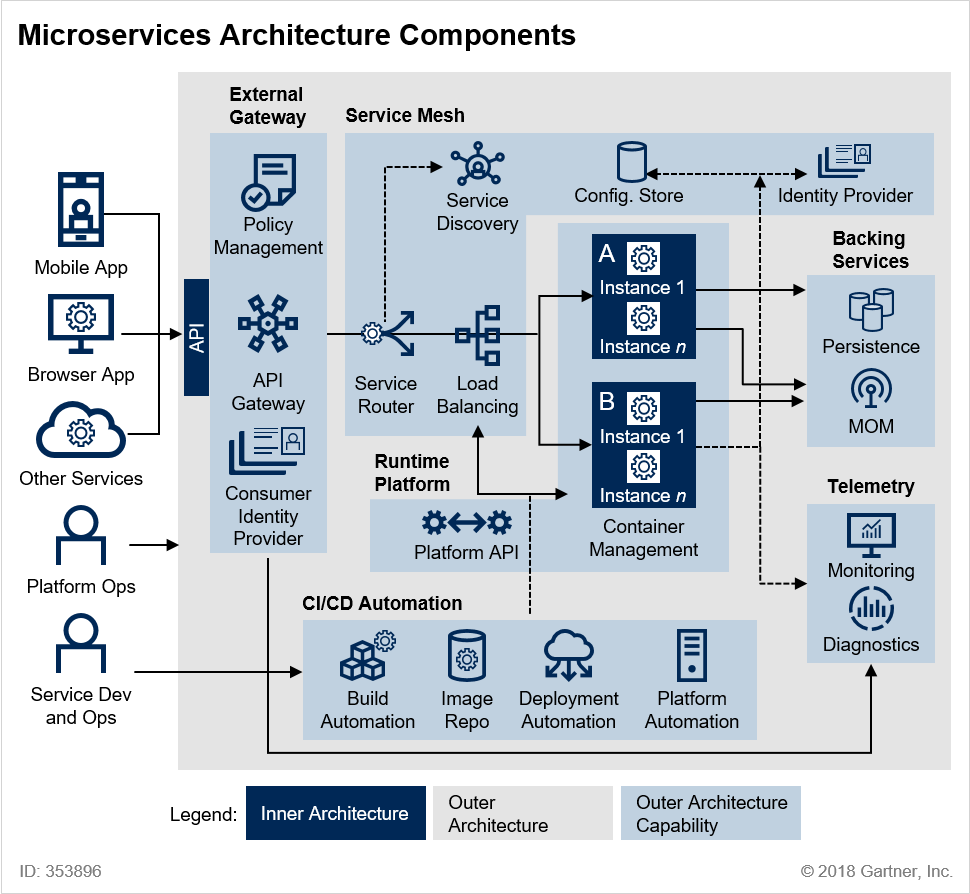

Cloud Native Application에는 무엇이 필요한가?

API Gateway

API의 접근 제어 및 트래픽 모니터링, 보안 기능 등을 제공하여 Microservice를 보호하는 유입점을 담당
트래픽 관리, 권한 부여 및 액세스 제어, 모니터링 및 API 버전 관리 등 최대 수십만 개의 동시 API 호출을 수신 및 처리하는 데 관계된 모든 작업을 처리
Solution : AWS API Gateway, Azure API Management, Kong, Apigee, 3scale, Netflix Zuul, Tyk Gateway 등..

Service Discovery (Service Registry)

Application이 Microservice 모델로 분해가 될 경우 수십, 수백, 수천개의 Microservice로 구성 될 수 있음.
Micrcoservice의 Endpoint를 탐색하려면 질의해서 찾을 수 있는 Service Discovery가 필요.
동적으로 생성, 변경, 삭제되는 Service의 인스턴스 접속정보를 자동으로 등록하고 삭제하고 관리하는 기능을 담당
Solution : Consul, Zookeeper, Neflix Eureka, Etcd 등..

Service Mesh

서비스 간 통신을 추상화하여 안전하고, 빠르고, 신뢰할 수 있게 만드는 전용 InfraStructure Layer.
추상화를 통해 복잡한 내부 네트워크를 제어하고, 추적하고, 내부 네트워크 관련 로직을 추가함으로써 안정성, 신뢰성, 탄력성, 표준화, 가시성, 보안성 등을 확보.
Service Mesh 의 구현체인 경량화 Proxy를 통해 다양한 Routing Rules, Circuit Breaker 등 공통기능을 설정할 수 있음.
Solution : Istio, Linkerd, Netflix Hystrix 등..

Config Server

모든 Application은 설정이 필요. (예 : DB주소, 접속정보, 연동할 Server 정보 등)
동일한 Application이 다양한 환경에 배포를 해야할 필요성이 있음.
- 그래서 application.properties, application.yaml 등 설정 파일 등을 통해 관리가 되었으나, 설정이 바뀔 경우 배포가 필요.
이러한 문제로 환경 별로 중앙에서 관리가 필요하고, API요청을 통하여 Application이 필요한 설정 정보를 Load할 수 있는 기능 제공이 필요.
Solution : Spring Cloud Config Server, Netflix Archaius, consul 등..

Container Orchestration(Container Management)

Microservice는 보통 컨테이너에 담겨 PasS 환경에 배포가 됨.
그러나 배포가능한 컨테이너 수가 증가하면서, 시스템을 원할하게, 구성, 관리, 유지하는 것이 점점 어려워짐.
Container Orchestration은 여러 컨테이너의 배포 프로세스를 최적화 및 자동화를 하는 것을 의미함. (자동화 오케스트레이션)
Solution : Kubernetes, Cloud Foundry Diego, Docker Swarm, Apache Mesos 등..

Monitoring

Microservice에서는 하나의 요청에 서로 다른 시스템에서 Application이 실행되어야 하는 경우가 많음.
특정 이벤트 또는 어떠한 작업에 대한 오류가 발생하였을때, 어떠한 Application이 문제가 발생하였는지 파악하는 것이 중요하고, 해당 이벤트에 대한 로그 추적이 중요.
오류 분석을 위해서는 실행 되는 각 서비스를 추적ID로 연결해야 하고, 이 추적ID를 중앙에서 수집하여 분석하는 시스템이 필요
Solution : Zipkin, Spring Cloud Sleuth, Netflix Atlas, Naver Pinpoint 등..

CI/CD (Continuous Integration/Continuous Delivery)

Application의 통합 및 테스트 단계에서부터 제공 및 배포에 이르는 Application의 라이프사이클 전체에 걸쳐 지속적인 자동화와 지속적인 모니터링을 제공.
CI/CD의 기본 개념은 지속적인 통합, 지속적인 서비스 제공, 지속적인 배포.
CI/CD 파이프라인 : 빌드, 테스트, 데이터 마이그레이션, Application 배포, 서비스 호출 및 기타 스크립트화된 절차에 따라 대상 환경에서 코드 변경을 실행 등을 자동화 하는 것을 말함. 이러한 자동화를 통해 빈번하게 Application을 통합, 테스트, 배포 등을 제공할 수 있음.
Solution : Gitlab CI/CD, Spinnaker. (Source 관리, Build Tool, Test, Artifact, Deploy, Monitor 등 관련 Solution 등을 통합/자동화)
