3. 메뉴 보기

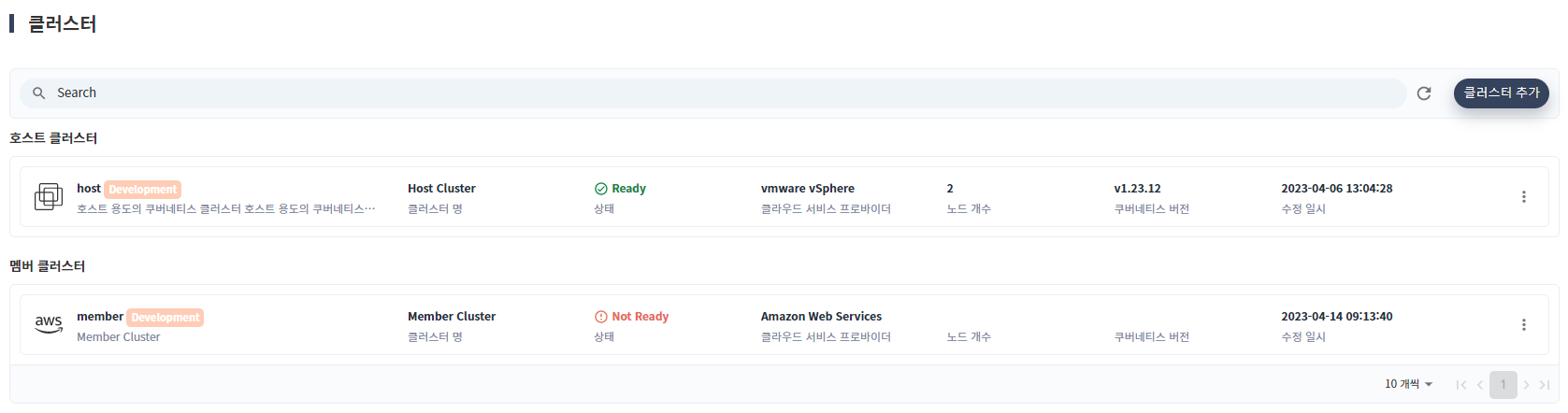

클러스터 아이콘

클러스터 아이콘은 클러스터 서비스 프로바이더에 따라 자동으로 매핑되는 이미지 아이콘이다.

클러스터 ID

클러스터 생성 시 입력한 ID이다. ID 우측의 tag (ex - Development)는 해당 클러스터의 시스템 구분을 표시한다. 클러스터 ID 아래는 클러스터에 대한 간단한 설명이다.

클러스터 이름

클러스터 생성 시 입력한 이름이다.

클러스터 상태

등록한 클러스터의 상태를 표시한 항목이다. Ready 상태의 클러스터만 정상적으로 사용할 수 있다.

클러스터 서비스 프로바이더

등록한 클러스터의 클라우드 서비스 제공업체를 확인할 수 있다.

노드 개수

클러스터가 구성하는 마스터 노드 및 워커 노드의 개수를 확인할 수 있다.

쿠버네티스 버전

클러스터에 설치된 쿠버네티스 버전을 보여준다.

수정 일시

가장 최근의 클러스터 정보를 수정한 일시를 보여준다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 클러스터 변경 및 삭제 기능을 수행할 수 있다.

클러스터 ID

고유한 클러스터 ID로 최대 63문자로 소문자 영어, 숫자, 하이픈(-)만 사용이 가능하다. 단 영숫자로 시작하여 영숫자로 끝나야 한다.

클러스터 명

클러스터 이름으로 한글 등 다양한 데이터로 입력이 가능하다.

시스템 구분

클러스터의 용도에 따라 tagging을 위한 용도이다. 개발 클러스터를 의미하는 Development, 테스트 클러스터를 의미하는 Staging, 배포 클러스터를 의미하는 Production, 총 3가지 중 하나를 선택할 수 있다.

클라우드 서비스 프로바이더

클러스터가 사용중인 클라우드 서비스 프로바이더를 의미한다.

클러스터 설명

관리자의 편의를 위하여 클러스터의 설명을 입력할 수 있다.

KubeConfig

쿠버네티스 API 호출을 위한 kubernetes admin user의 KubeConfig 정보를 등록한다. 입력 후, 우측 하단의 을 클릭하여 사용가능한 kubeconfig인지 검증한다.

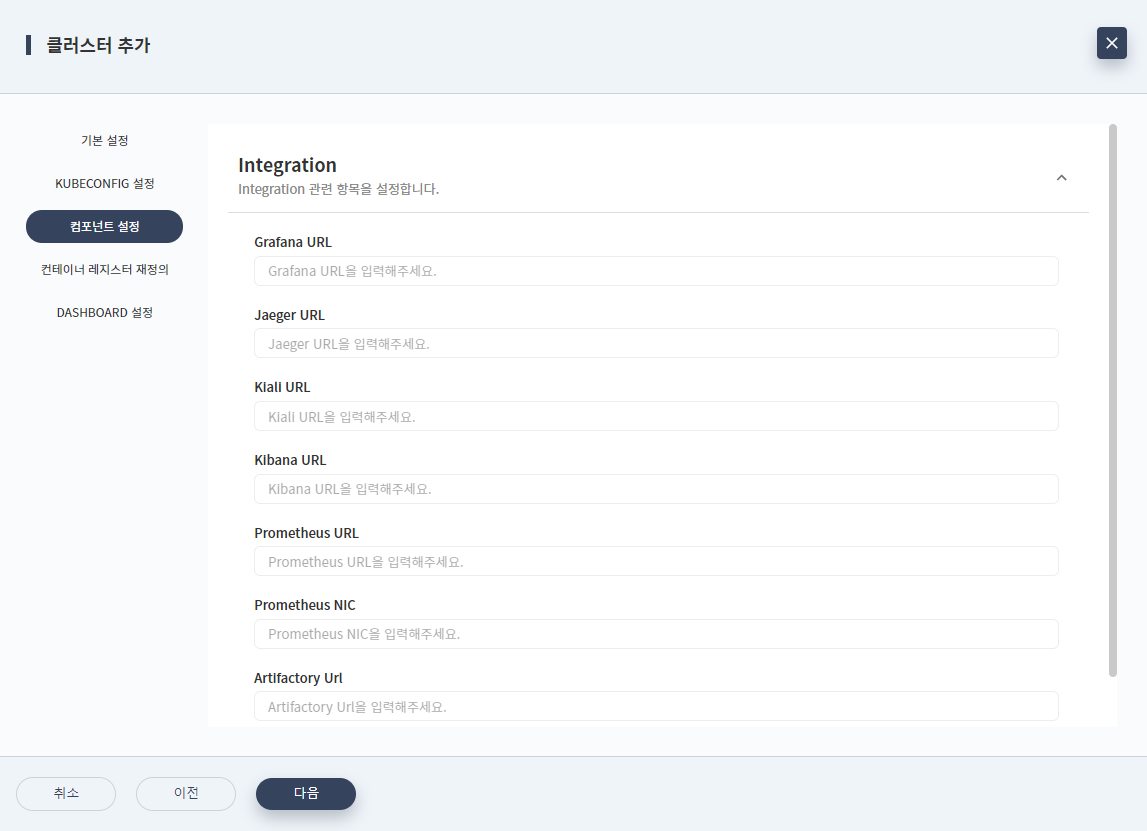

Integration

클러스터에 설치된 Integration관련 컴포넌트들의 연결정보를 설정한다. 설치가 되어있지 않다면, 값을 입력하지 않아도 무방하다.

Container Registry

클러스터에서 애플리케이션을 개발하여 만든 이미지를 저장할 Container Registry 주소가 필요하다. 클러스터에 별도의 Container Registry를 사용할 경우 재정의하여 사용할 수 있다. 재정의 하지않을 경우, 설정 관리의 bxcr.common.harbor의 값을 참조하여 이미지를 저장한다.

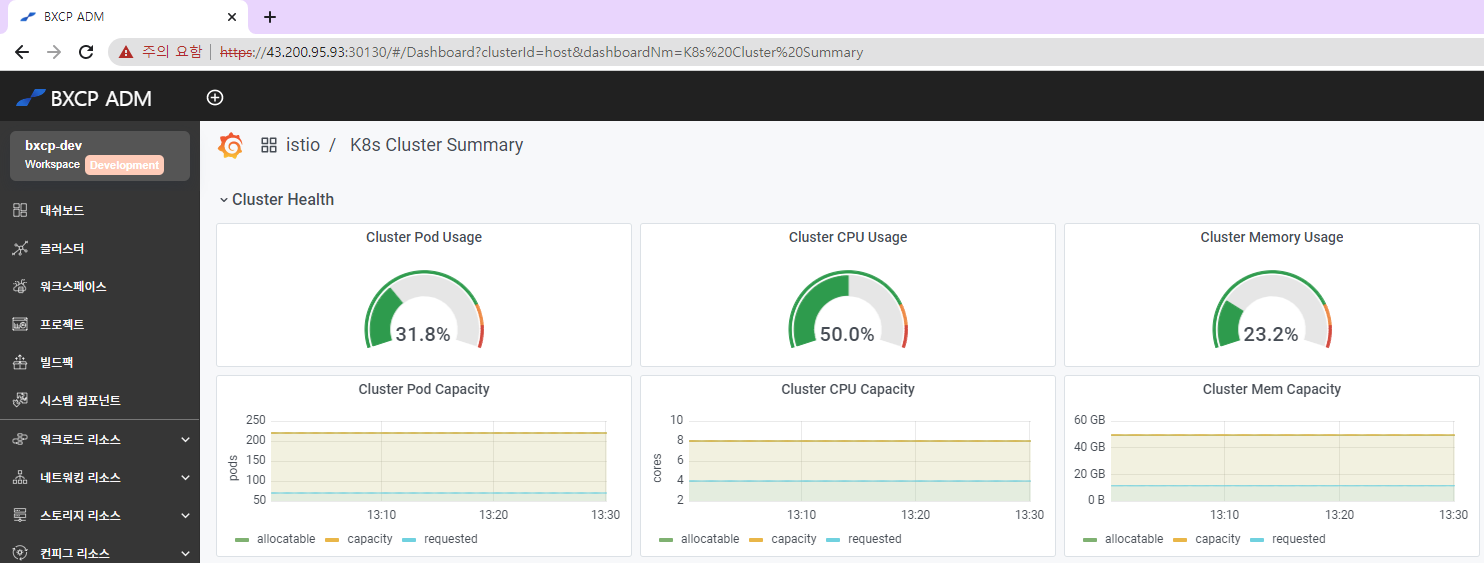

Dashboard

클러스터에서 사용할 대시보드 접속정보를 등록한다. 를 눌러서 추가할 수 있다.

대시보드 이름

대시보드 이름으로 유니크한 ID로 사용된다.

대시보드 설명

어떠한 기능의 대시보드인지 설명을 입력할 수 있다.

대시보드 URL

Grafana에서 생성한 대시보드 suffix URL을 입력한다. 앞에서 입력한, 컴포넌트 설정의 Grafana URL과 suffix URL을 합쳐서 대시보드 주소를 완성한다.

우선 순위

대시보드 팝업 메뉴에서 조회되는 대시보드 목록의 순서를 결정한다.

사용 여부

활성화 여부에 따라 대시보드 팝업 메뉴에서 조회 여부가 결정된다. 활성화 체크가 되어 있어야 팝업 메뉴에서 조회가 가능하다.

공개 여부

활성화 여부에 따라 관리자 권한이 없는 일반 사용자의 대시보드 사용 여부가 결정된다. 활성화 체크가 되어있다면, 관리자 권한 여부와 관계없이 모든 사용자가 대시보드를 사용할 수 있다. 만약 체크가 되어있지 않다면, 관리자 권한의 사용자만 해당 대시보드를 사용할 수 있다.

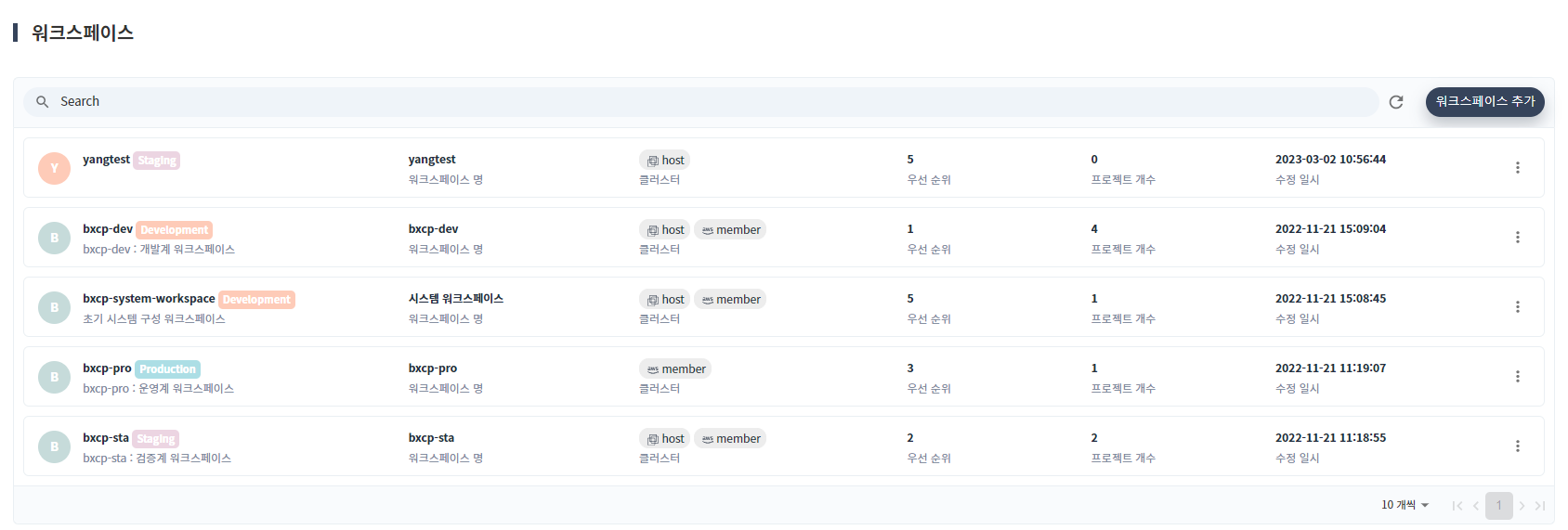

이니셜 아이콘

이니셜 아이콘은 워크스페이스 ID의 첫 글자를 따서 만든 아이콘이다.

워크스페이스 ID

워크스페이스 생성 시 입력한 ID이다. ID 우측의 tag 정보를 이용하여 해당 워크스페이스의 시스템을 구분한다. 워크스페이스 ID의 아래는 워크스페이스 설명이 제공된다.

워크스페이스 이름

워크스페이스 생성 시 입력한 이름이다.

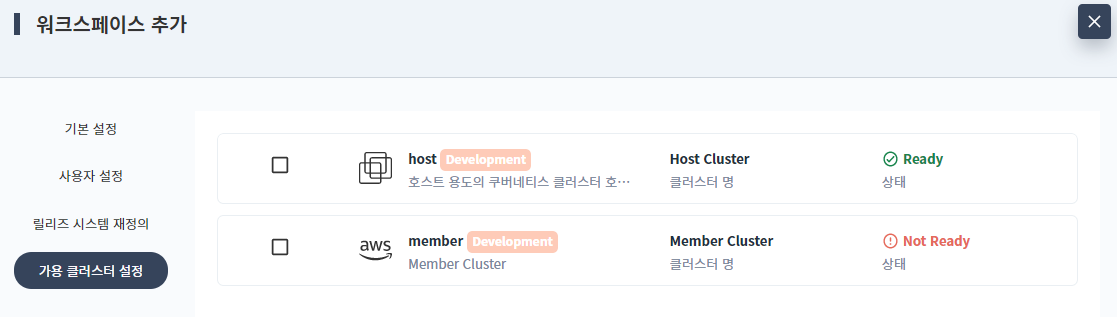

클러스터

워크스페이스가 사용할 수 있는 클러스터 목록을 아이콘으로 표시한다.

우선 순위

사이드바 상단의 워크스페이스 탭을 클릭 시 조회되는 목록의 순서를 결정한다.

프로젝트 개수

워크스페이스에 생성한 프로젝트의 개수를 표시한다.

수정 일시

최근의 워크스페이스 정보를 수정한 일시를 보여준다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 워크스페이스 변경 및 삭제 기능을 수행할 수 있다.

워크스페이스 ID

고유한 워크스페이스 ID로 최대 63문자로 소문자 영어, 숫자, 하이픈(-)만 사용이 가능하다. 단 영숫자로 시작하여 영숫자로 끝나야 한다.

워크스페이스 명

워크스페이스 이름으로, 한글 등 다양한 데이터로 입력이 가능하다.

시스템 구분

워크스페이스의 용도를 구분하기 위한 tagging 정보를 선택한다. 개발 워크스페이스를 의미하는 Development, 테스트 워크스페이스를 의미하는 Staging, 배포 워크스페이스를 의미하는 Production, 총 3가지 중 하나를 선택할 수 있다.

워크스페이스 설명

관리자의 편의를 위하여 워크스페이스의 설명을 입력할 수 있다.

우선 순위

사이드바 상단의 워크스페이스 변경 팝업에서 조회되는 목록의 순서를 결정한다.

릴리즈 Portal URL

이관받을 ADM Portal의 IP:PORT를 입력한다.

릴리즈 Portal Token

이관받을 ADM Portal의 JWT Token을 입력한다.

릴리즈 Harbor URL

이관받을 컨테이너 이미지가 저장된 Harbor URL을 입력한다.

릴리즈 Harbor Admin ID

이관받을 컨테이너 이미지가 저장된 Harbor의 사용자 계정을 입력한다.

릴리즈 Harbor Admin Password

이관받을 컨테이너 이미지가 저장된 Harbor의 사용자 비밀번호를 입력한다.

이니셜 아이콘

이니셜 아이콘은 프로젝트 ID의 첫 글자를 따서 만든 아이콘이다.

프로젝트 ID

프로젝트 생성 시 입력한 ID이다. ID 우축의 tag 정보로 해당 프로젝트의 시스템 구분을 표시한다. 프로젝트 ID 아래는 프로젝트 설명이 제공된다.

프로젝트 이름

프로젝트 생성 시 입력한 이름이다.

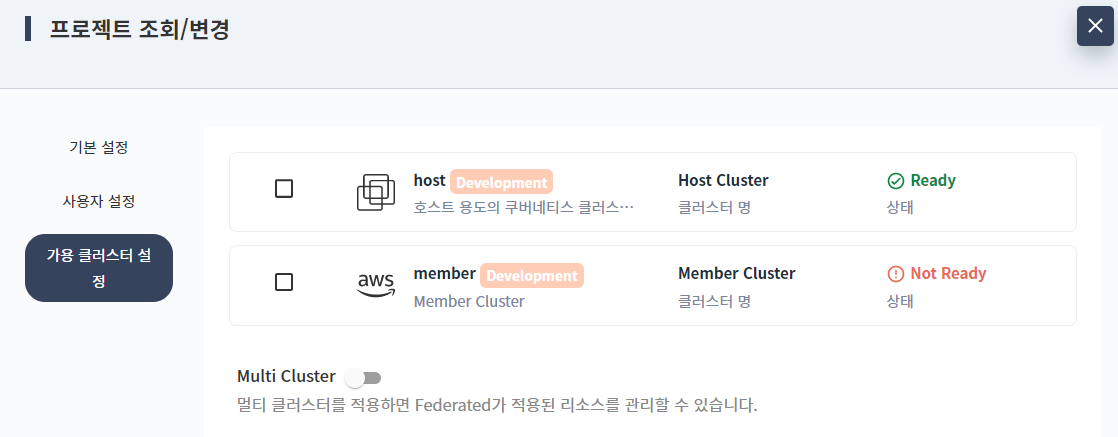

클러스터

프로젝트가 사용할 수 있는 클러스터 목록을 아이콘으로 표시한다.

애플리케이션 개수

해당 프로젝트에서 생성한 애플리케이션의 개수를 보여준다.

수정 일시

최근 프로젝트 정보를 수정한 일시를 보여준다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 프로젝트 변경 및 삭제 기능을 수행할 수 있다.

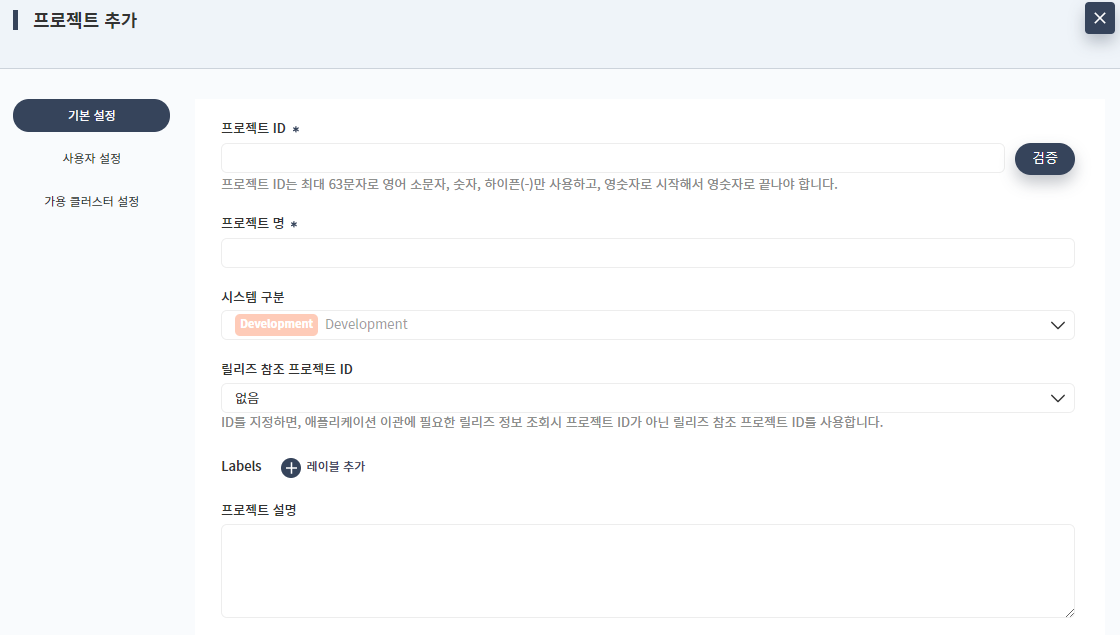

프로젝트 ID

고유한 프로젝트 ID로 최대 63문자로 소문자 영어, 숫자, 하이픈(-)만 사용이 가능하다. 단 영숫자로 시작하여 영숫자로 끝나야 한다.

프로젝트 명

프로젝트 이름으로 한글 등 다양한 데이터로 입력이 가능하다.

시스템 구분

프로젝트의 용도를 구분하기 위해 필요한 tagging 정보를 보여준다. 프로젝트의 시스템 구분은 선택된 workspace의 tagging을 자동으로 따라가며 변경할 수 없다.

릴리즈 참조 프로젝트 ID

프로젝트의 시스템 구분이 Development가 아닌 나머지 두 타입 (Staging, Production)의 프로젝트에서는 애플리케이션을 이관받아 배포한다. 이때 이관받을 애플리케이션의 프로젝트 ID를 선택할 수 있다. 만약 '없음'으로 설정 할 경우, 자기 자신의 ID를 이관 받을 애플리케이션의 프로젝트 ID로 사용한다.

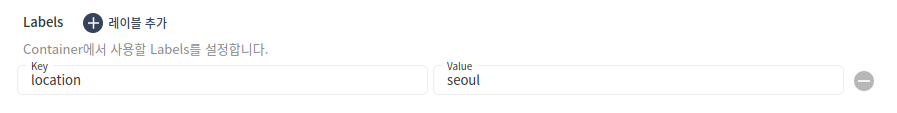

Labels

프로젝트의 Labels는 쿠버네티스 리소스들의 Labels와 같은 기능으로, Key-Value 쌍으로 입력한다.

프로젝트 설명

관리자의 편의를 위하여 프로젝트의 설명을 입력할 수 있다.

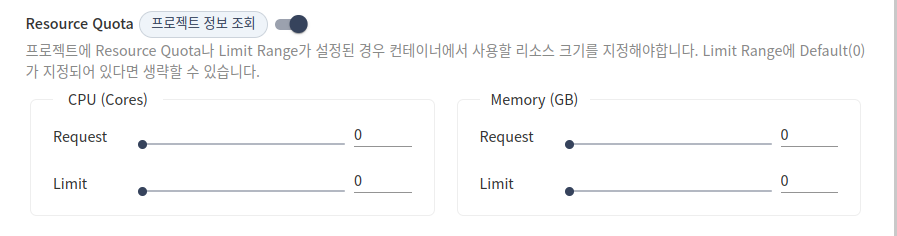

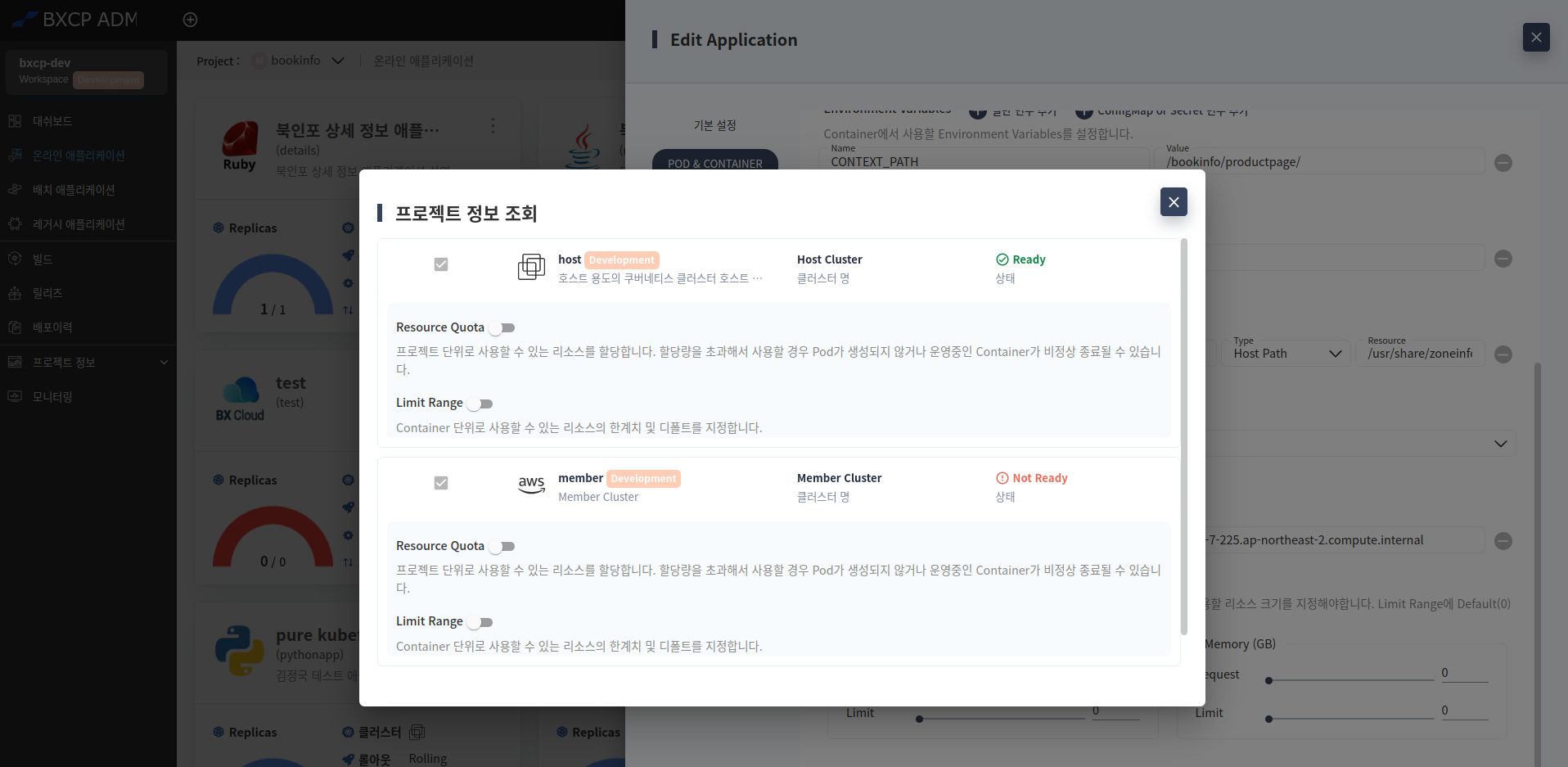

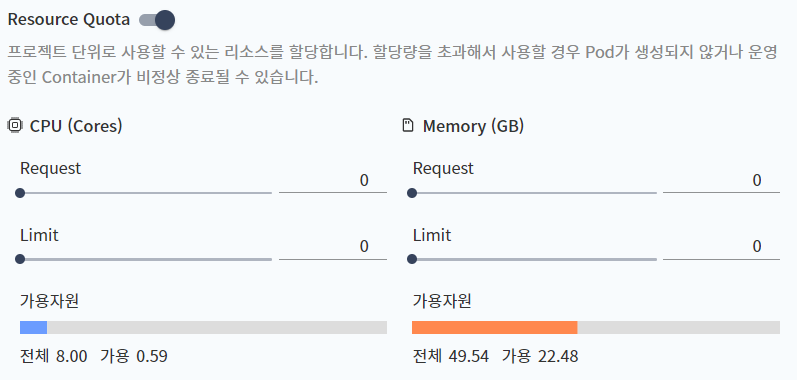

Request

Request는 파드 생성 시 필요한 최소 CPU 혹은 메모리 양을 의미한다. Resource Quota에서 프로젝트의 Request는 종료 상태에 있지 않는 모든 파드들의 Request 값을 합하였을 때 프로젝트의 Request를 넘지 못하는 것을 의미한다.

Limits

Limits은 파드 운영 중 사용할 수 있는 최대 CPU, 혹은 메모리 양을 의미한다. Resource Quota에서 Limits은 종료 상태에 있지 않는 모든 파드들의 운영 중 자원 사용의 합이 프로젝트 Resource Quota의 Limits를 넘지 못한다.

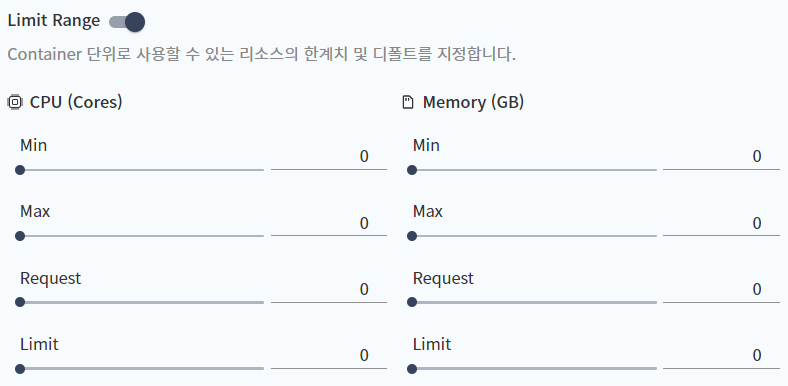

Min

파드 생성 스펙에 기입된 자원 요청량이 Min 값보다 커야지 정상적으로 생성할 수 있다.

Max

파드 생성 스펙에 기입된 자원 요청량이 Max 값보다 작아야 정상적으로 생성할 수 있다.

Request

파드 생성 스펙에 별도의 Request값을 명시하지 않았다면, 여기에 정의된 값을 디폴트 값으로 사용하여 적용한다.

Limit

파드 생성 스펙에 별도의 Limit값을 명시하지 않았다면, 여기에 정의된 값을 디폴트 값으로 사용하여 적용한다.

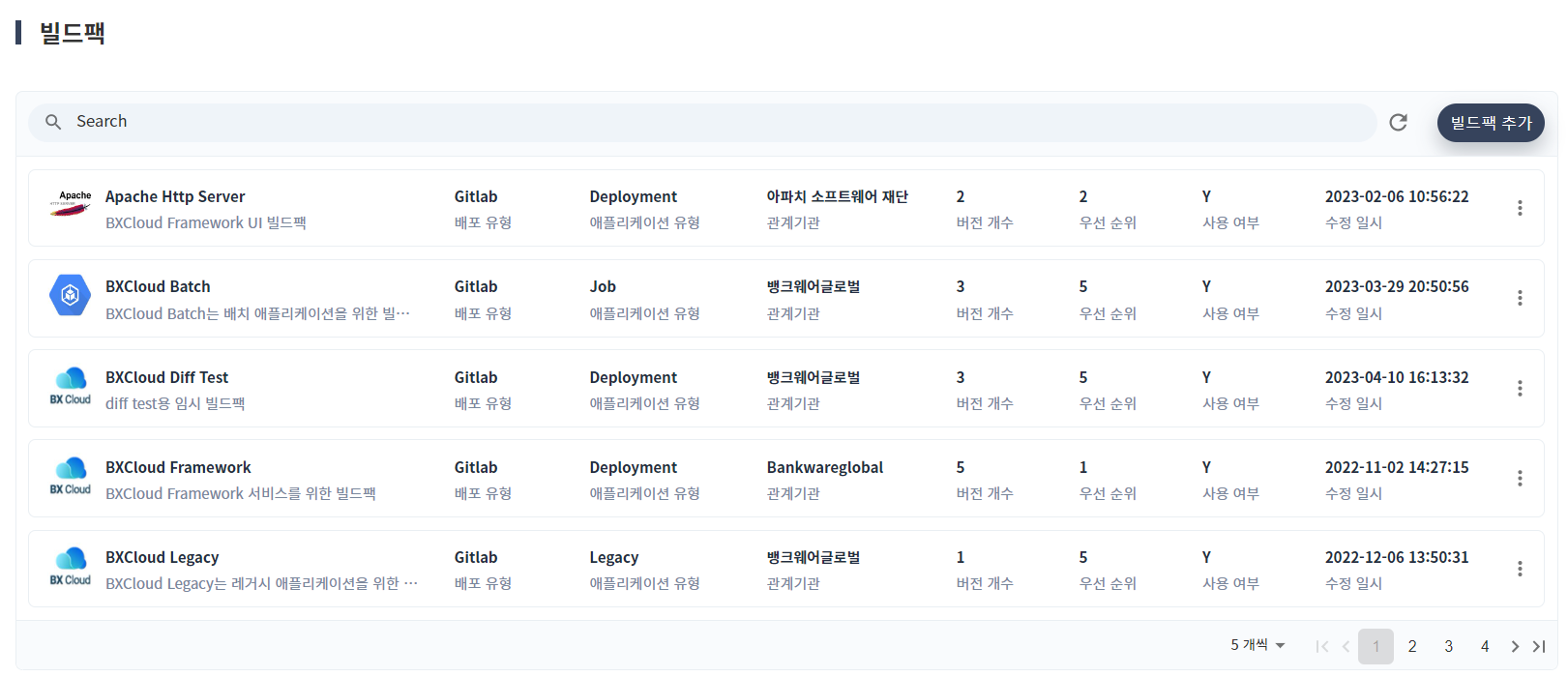

이미지 아이콘

빌드팩 생성 시 지정한 이미지 아이콘이 표시된다.

빌드팩 ID

빌드팩 생성 시 입력한 ID이다. 아래쪽엔 빌드팩 설명이 제공된다.

배포 유형

배포 유형은 애플리케이션을 빌드를 하는 방법에 따라 그 유형이 달라진다. 즉, 원천 소스를 내려받는 방식을 의미한다.

애플리케이션 유형

빌드한 컨테이너 이미지를 가지고 만들 애플리케이션 유형을 의미한다.

관계기관

빌드팩의 베이스가 되는 프레임워크 혹은 PL의 저작권자를 의미한다.

버전 개수

빌드팩 하위의 빌드팩 버전의 개수를 의미한다.

우선 순위

애플리케이션 등록 시 보여질 빌드팩의 순서를 결정한다.

사용 여부

애플리케이션 등록 시 빌드팩이 보여질지 여부를 결정한다.

액션 버튼

아이콘을 클릭하여 활성화 할 수 있다. 빌드팩 변경 및 삭제 기능을 수행할 수 있다.

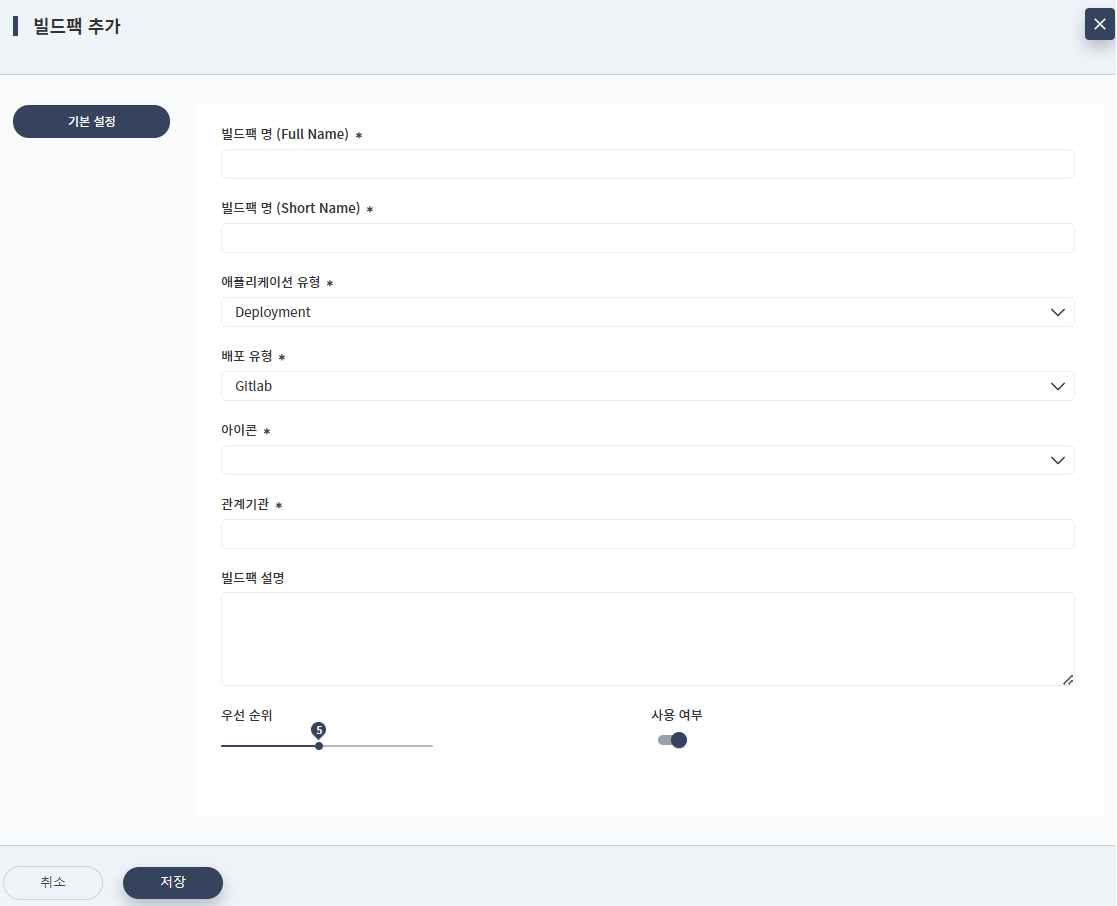

빌드팩 명

빌드팩 풀 네임으로, ID로 역할한다.

애플리케이션 유형

빌드한 컨테이너 이미지를 가지고 만들 애플리케이션 유형을 의미한다.

배포 유형

배포 유형은 애플리케이션을 빌드를 하는 방법에 따라 그 유형이 달라진다. 즉, 원천 소스를 내려받는 방식을 의미한다.

아이콘

빌드팩 관계 기관을 의미하는 이미지 아이콘을 지정할 수 있다.

관계기관

빌드팩의 베이스가 되는 프레임워크 혹은 PL의 저작권자를 의미한다.

빌드팩 설명

관리자의 편의를 위하여 빌드팩의 설명을 입력할 수 있다.

우선 순위

애플리케이션 등록 시 보여질 빌드팩의 순서를 결정한다.

사용 여부

애플리케이션 등록 시 빌드팩이 보일지 여부를 결정한다.

버전

빌드팩 버전의 버전 정보이다. 자동으로 채워진다.

설명

해당 버전에 대한 설명을 부여할 수 있다.

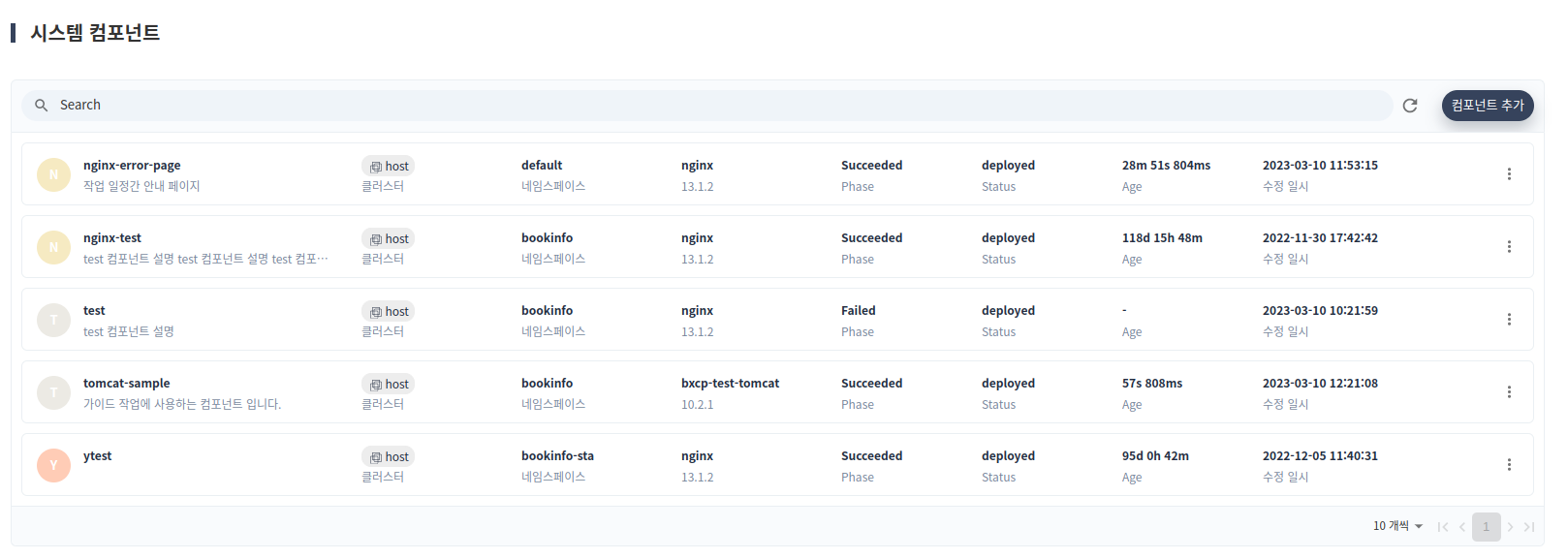

이니셜 아이콘

이니셜 아이콘은 시스템 컴포넌트 ID의 첫 글자를 따서 만든 아이콘이다.

시스템 컴포넌트 ID

시스템 컴포넌트 생성 시 입력한 ID이다. ID 아래쪽엔 시스템 컴포넌트 설명이 제공된다.

클러스터

시스템 컴포넌트가 배포된 클러스터의 클라우드 서비스 프로바이더 아이콘과 이름을 확인할 수 있다.

네임스페이스

시스템 컴포넌트가 배포된 쿠버네티스 네임스페이스를 확인할 수 있다.

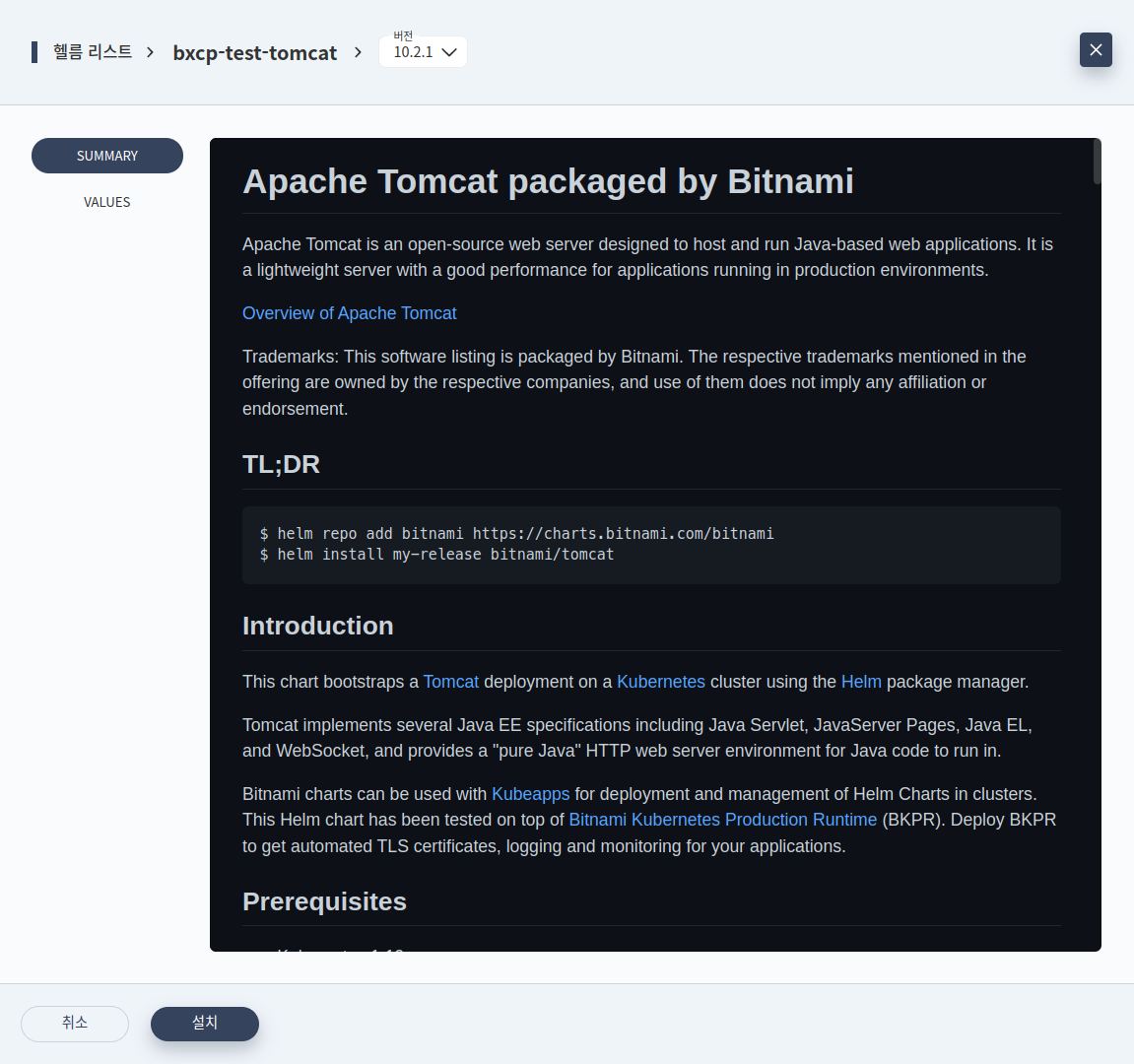

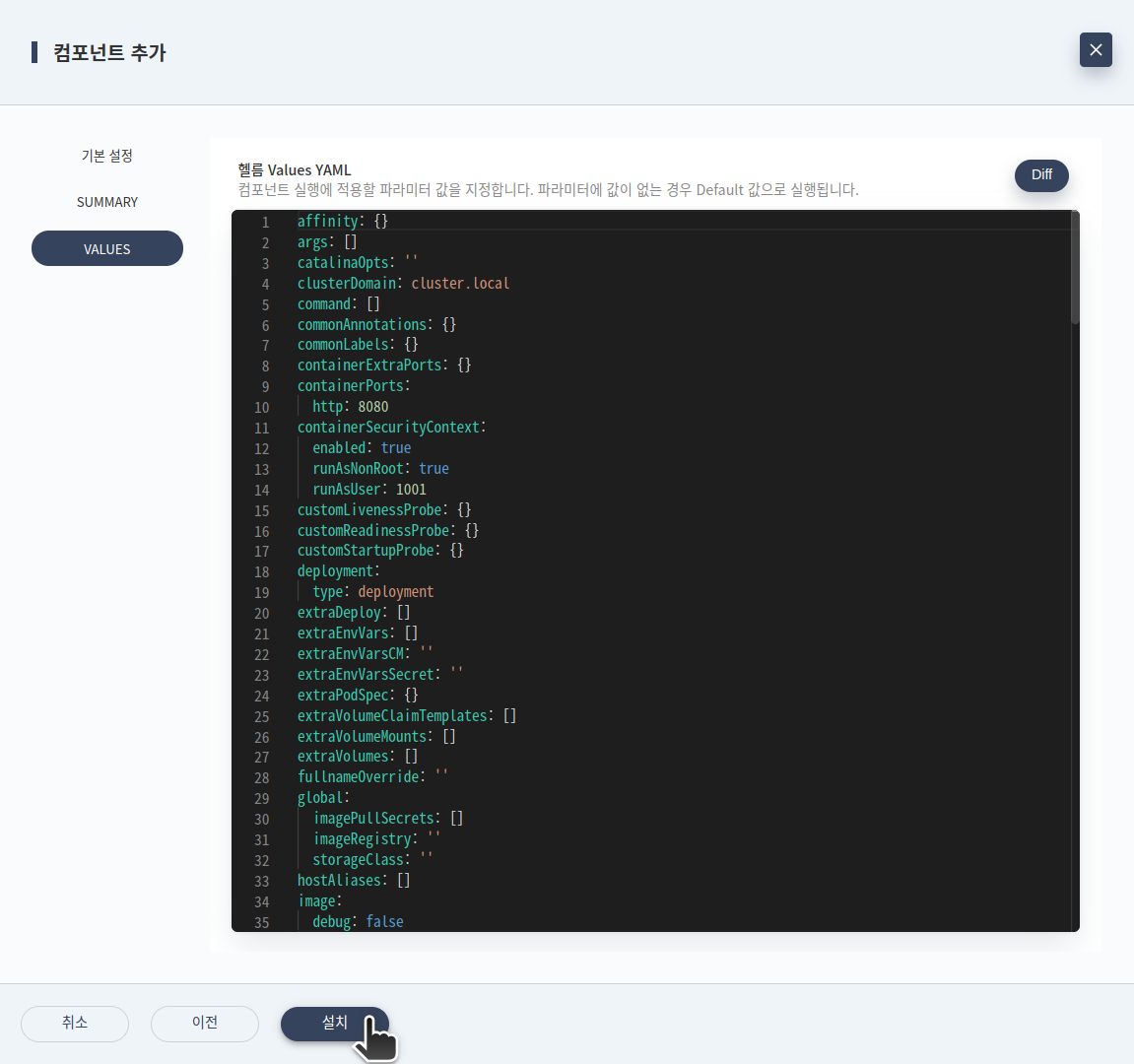

헬름 차트

시스템 컴포넌트를 배포시 사용한 헬름 차트의 이름과 버전을 확인할 수 있다.

Phase

시스템 컴포넌트의 설치, 업데이트 또는 삭제와 같은 작업의 진행 상태를 나타낸다. 이 값은 operator가 해당 작업을 수행할 때 변경되며, 작업의 성공 여부에 따라 다양한 값을 가질 수 있다. 예를 들어, 설치 작업의 경우, 이 값은 "Pending", "Running", "Succeeded", "Failed" 중 하나가 될 수 있다.

Status

시스템 컴포넌트의 현재 상태를 나타낸다. 이 값은 시스템 컴포넌트 자체의 상태와 관련이 있다. 이 값은 operator가 시스템 컴포넌트를 설치, 업데이트 또는 삭제할 때마다 업데이트된다.

Age

시스템 컴포넌트가 배포시점부터 현재까지 시간 간격을 알 수 있다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 시스템 컴포넌트 변경 및 삭제 기능을 수행할 수 있다.

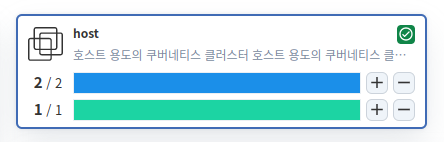

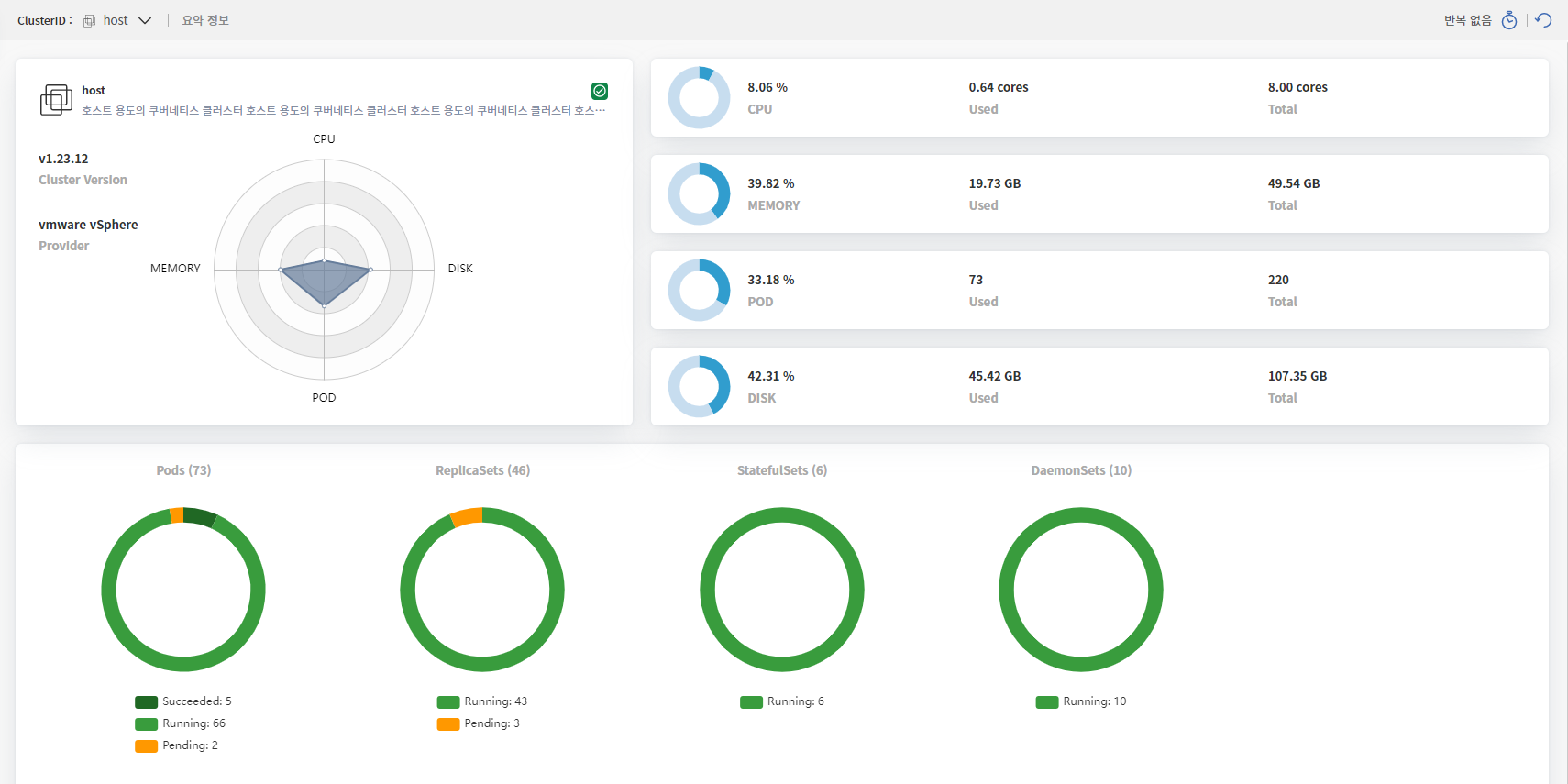

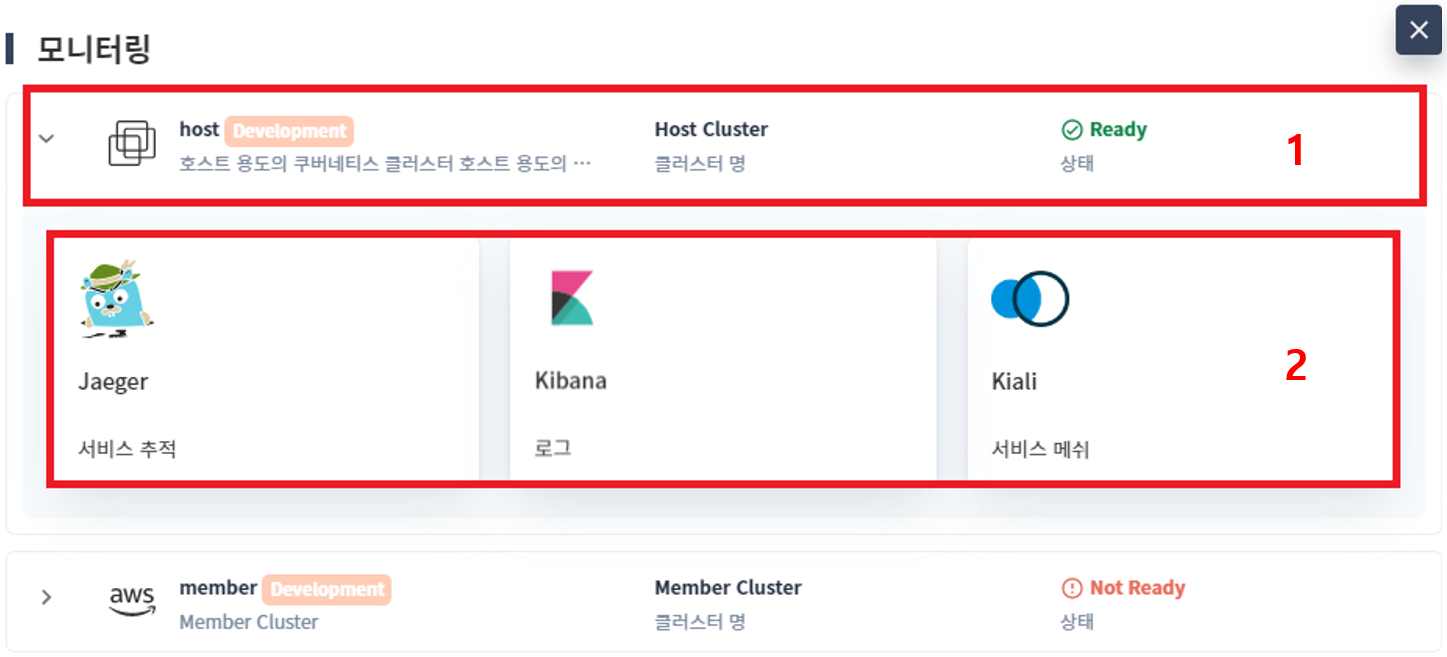

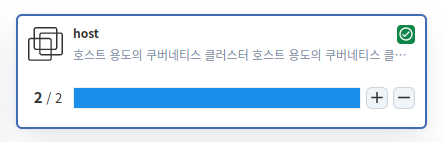

클러스터 아이콘

선택된 클러스터의 클라우드 서비스 프로바이더를 나타내는 아이콘이다.

클러스터 명

선택된 클러스터의 이름이다. 그림에서는 host라는 이름의 클러스터 정보를 보여준다.

클러스터 설명

선택된 클러스터의 용도와 같은 간단한 설명을 보여준다.

클러스터 버전

선택된 클러스터의 쿠버네티스 버전이다.

클러스터 프로바이더

선택된 클러스터가 설치된 클라우드 서비스 프로바이더를 알 수 있다.

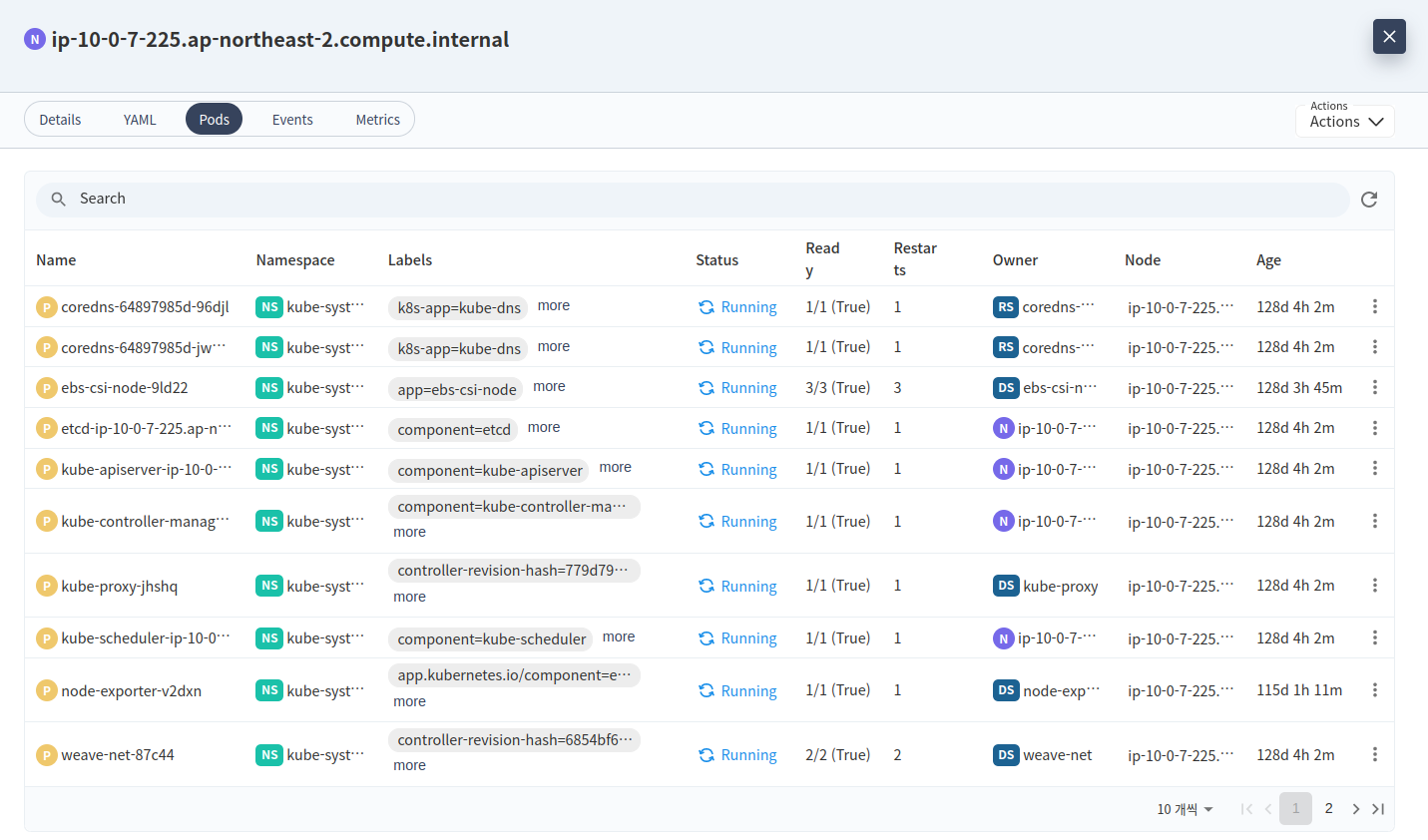

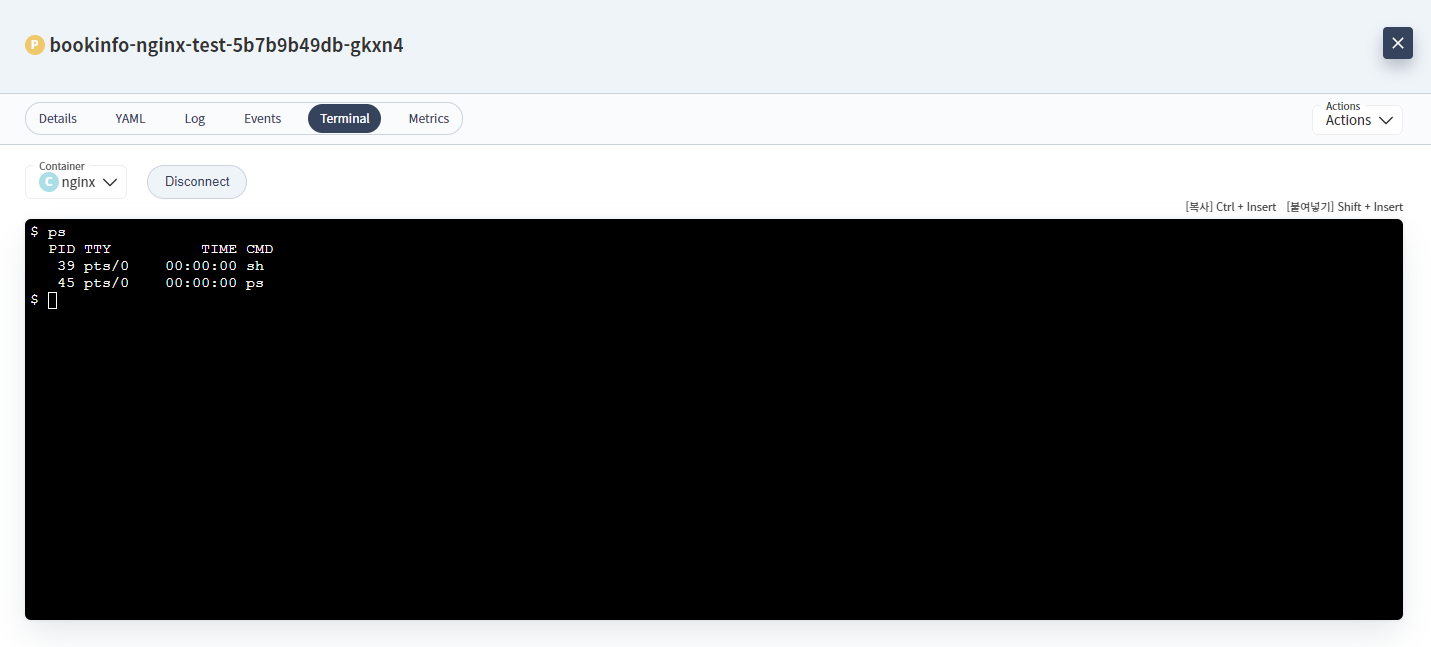

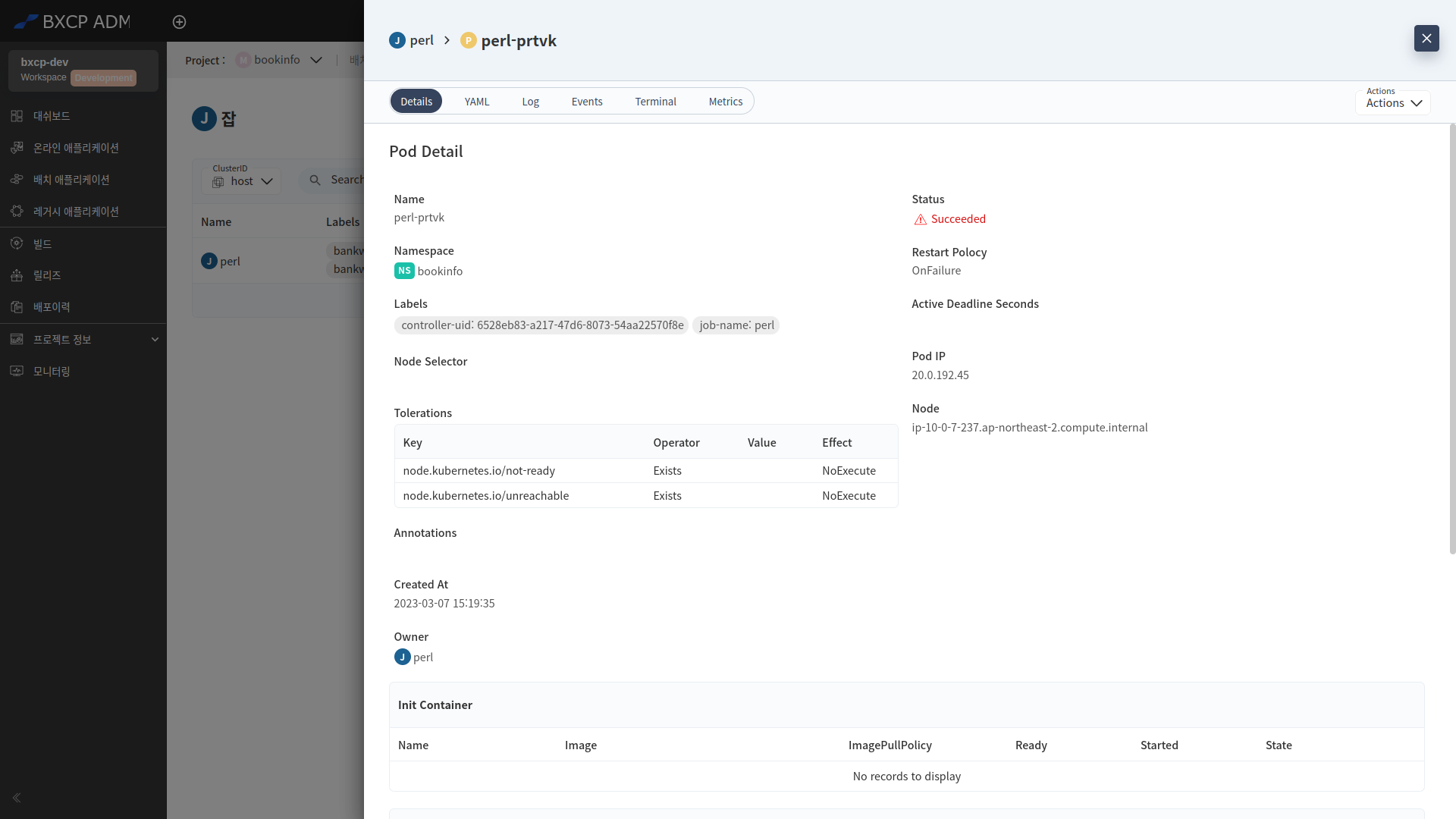

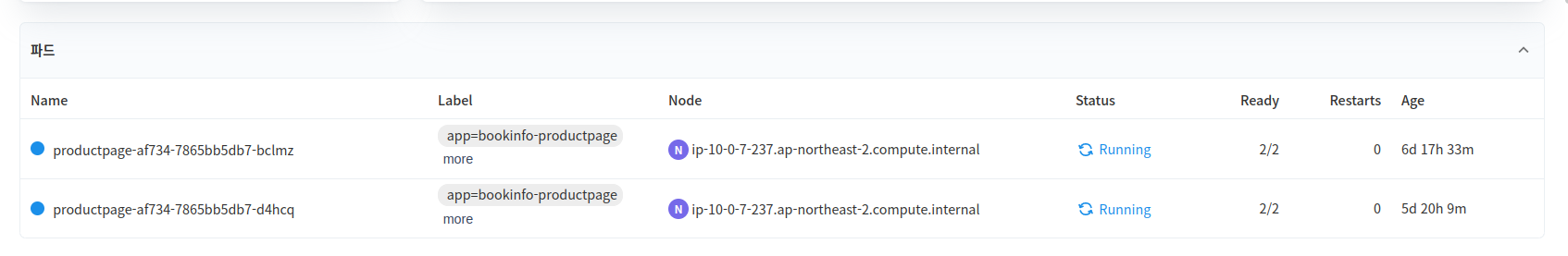

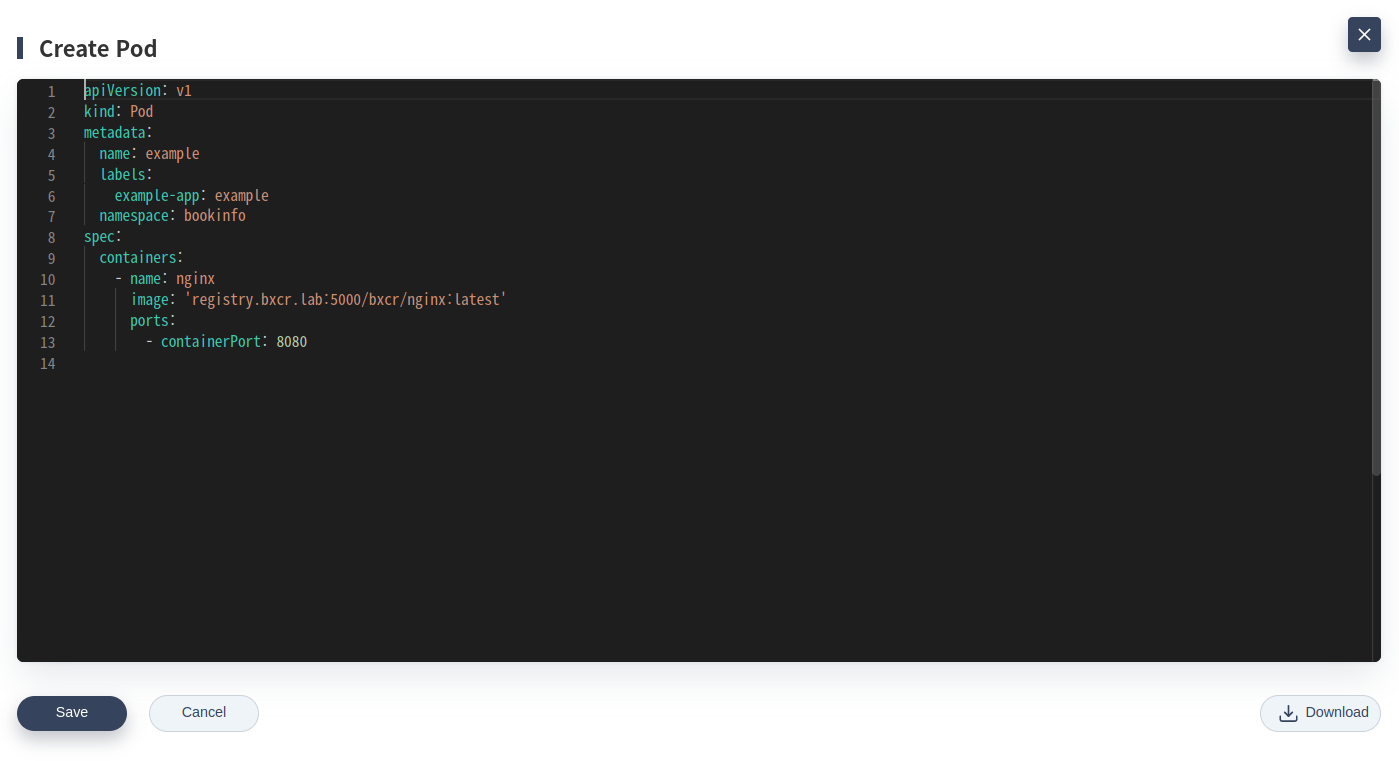

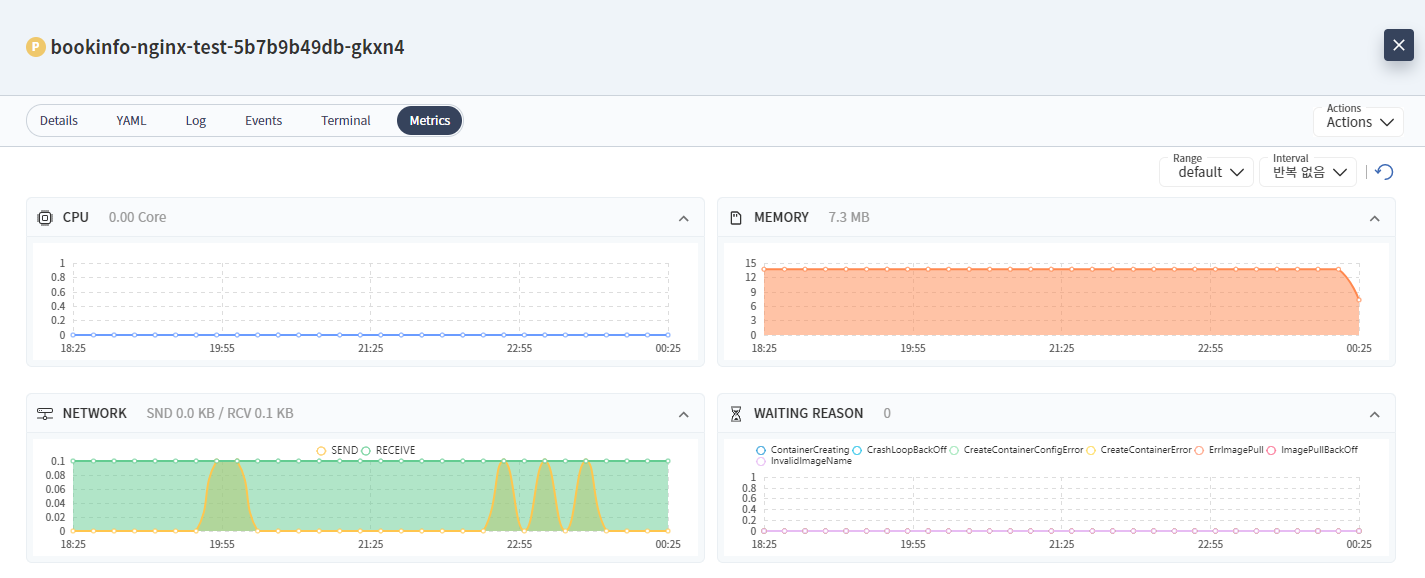

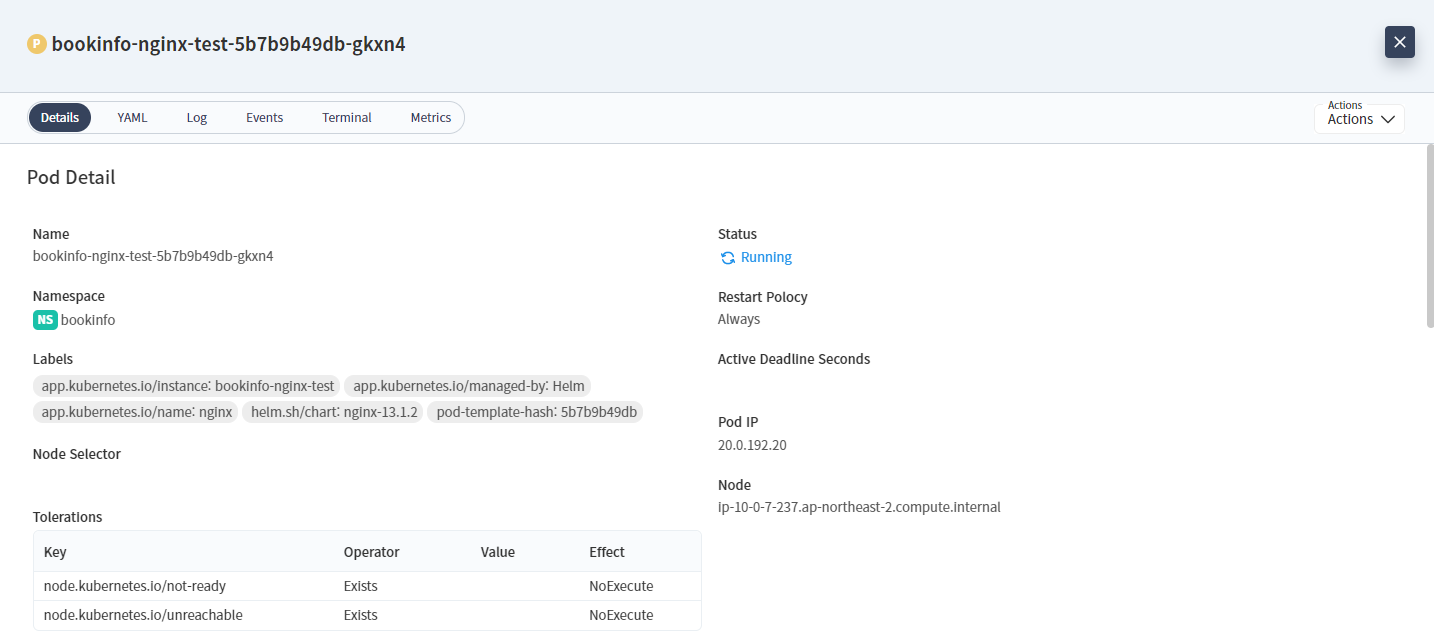

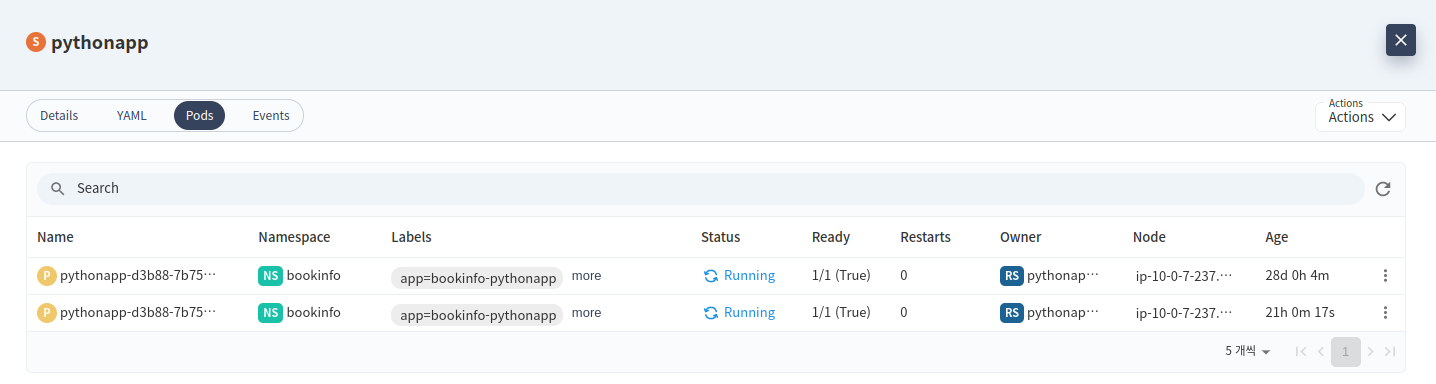

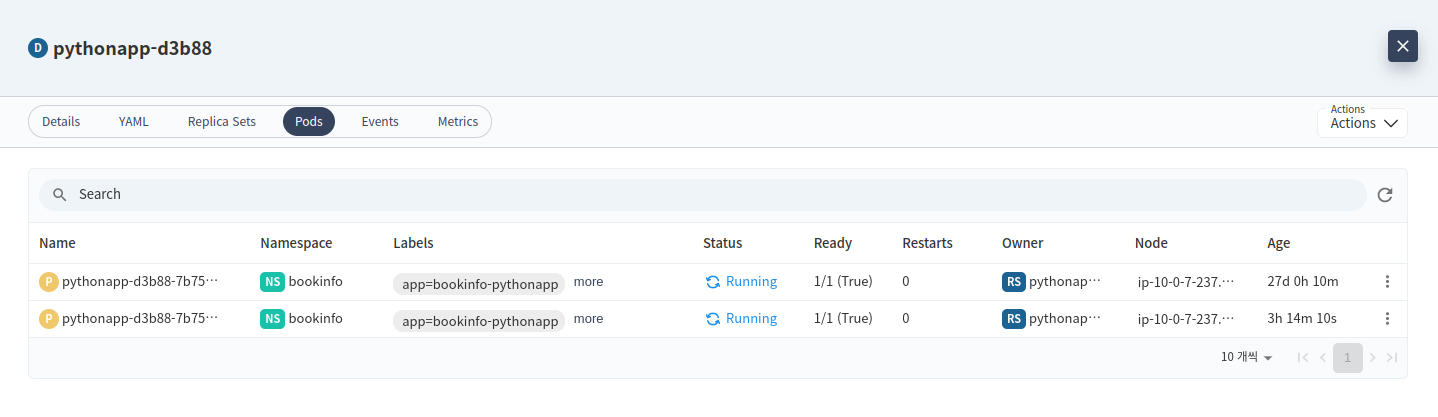

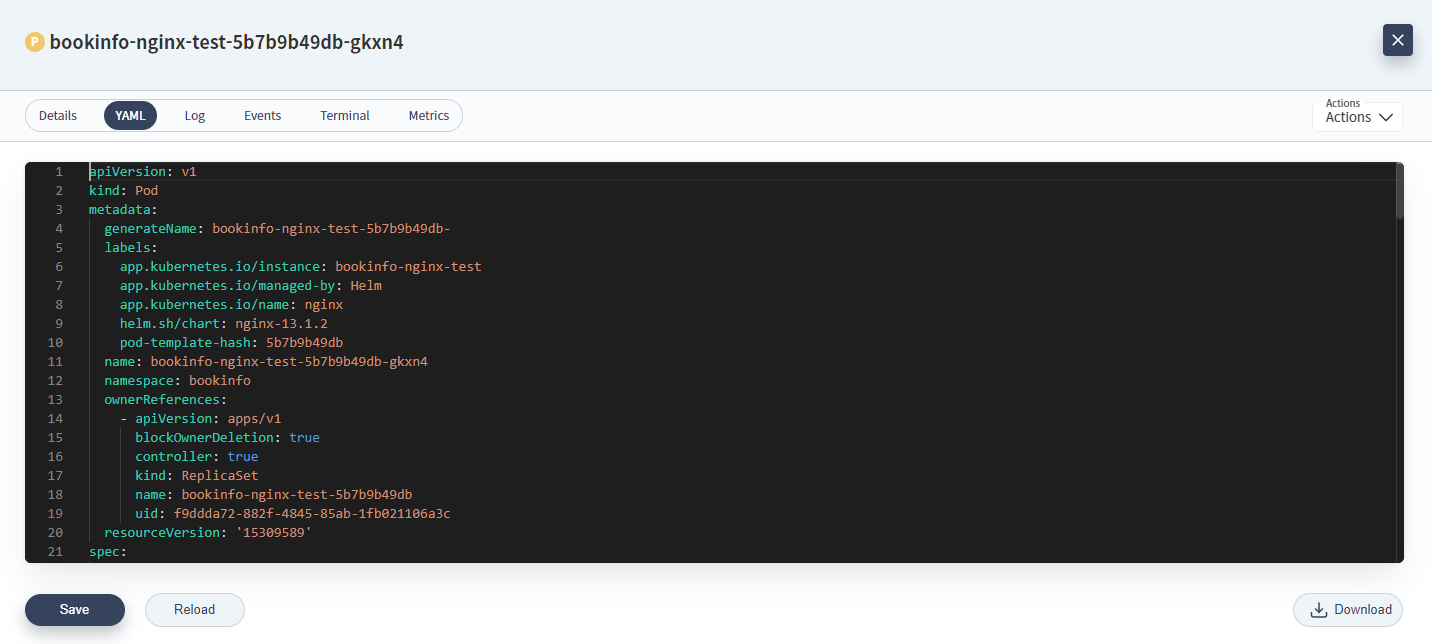

Name

파드 리소스에 이름이다. 이 값은 파드를 직접 배포하는 경우가 아니라면 쿠버네티스에서 해시 값을 추가로 설정하는 값이다.

Namespace

파드 리소스에 네임스페이스이다.

Labels

파드 리소스에 설정된 레이블 정보를 보여준다. 보여줄 레이블 정보가 많으면 자동으로 생략이 되며, more 와 less 버튼을 통해서 레이블을 확장, 축소할 수 있다.

Status

파드 리소스의 상태를 나타낸다.

Ready

Ready 상태를 가지는 컨테이너 갯수를 표시하고 있다.

Restarts

파드 리소스가 재시작을 시도한 횟수를 표시한다.

Owner

파드 리소스의 소유자를 나타내는 항목인데, 파드 리소스 스펙에 ownerReferences 속성이 설정된 파드만 표시된다. 주로 표시되는 리소스 유형은(Kind) 레플리카셋, 데몬셋, 스테이트풀셋이 있다.

Node

파드가 스케줄 된 노드를 나타낸다.

Age

파드 리소스가 가장 작은 컴퓨팅 단위이기 때문에 Age 항목은 리눅스 uptime 결과로 보면 된다. 즉 파드 환경이 생성된 이후 현재까지의 경과 시간을 나타낸다.

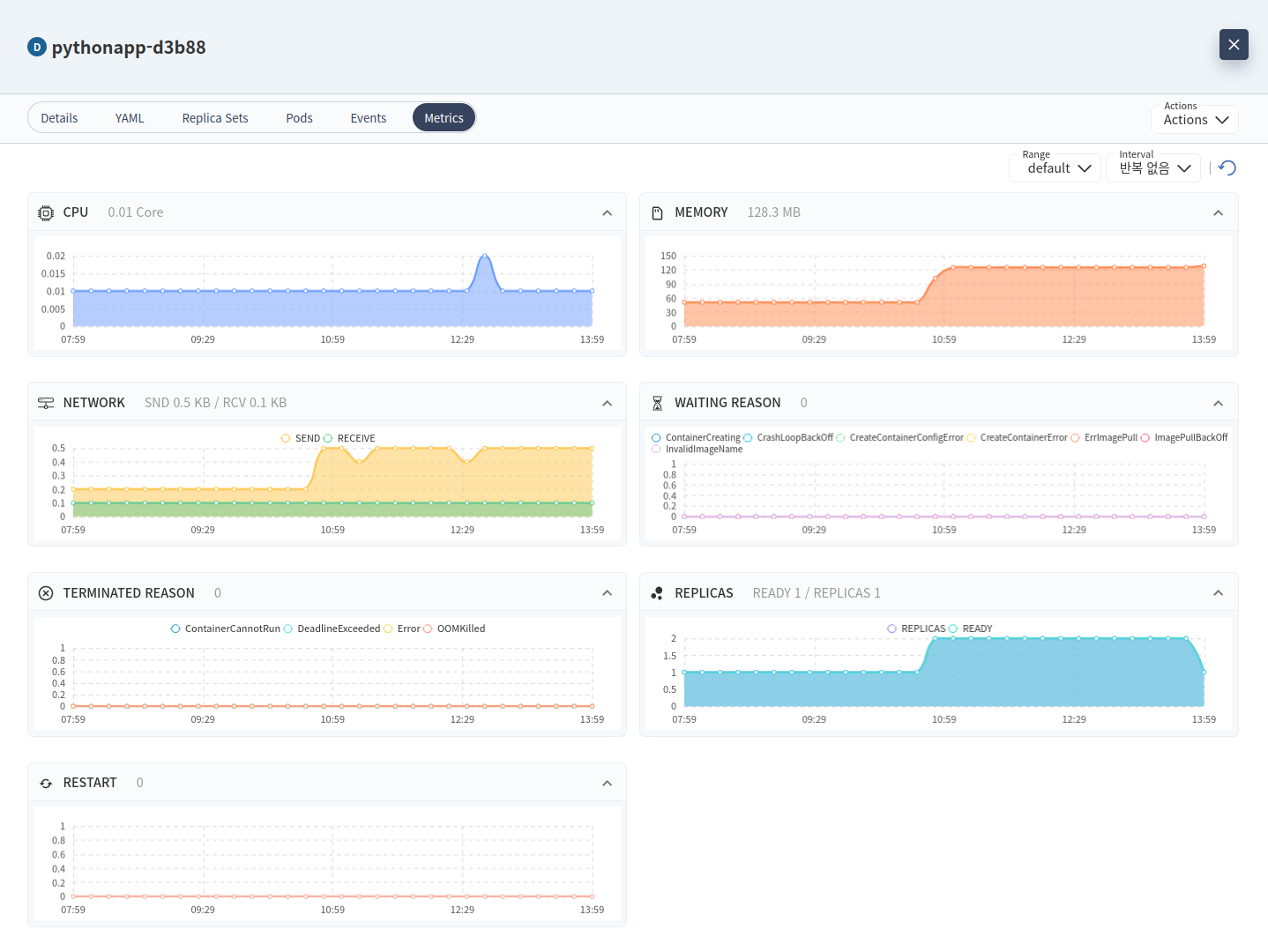

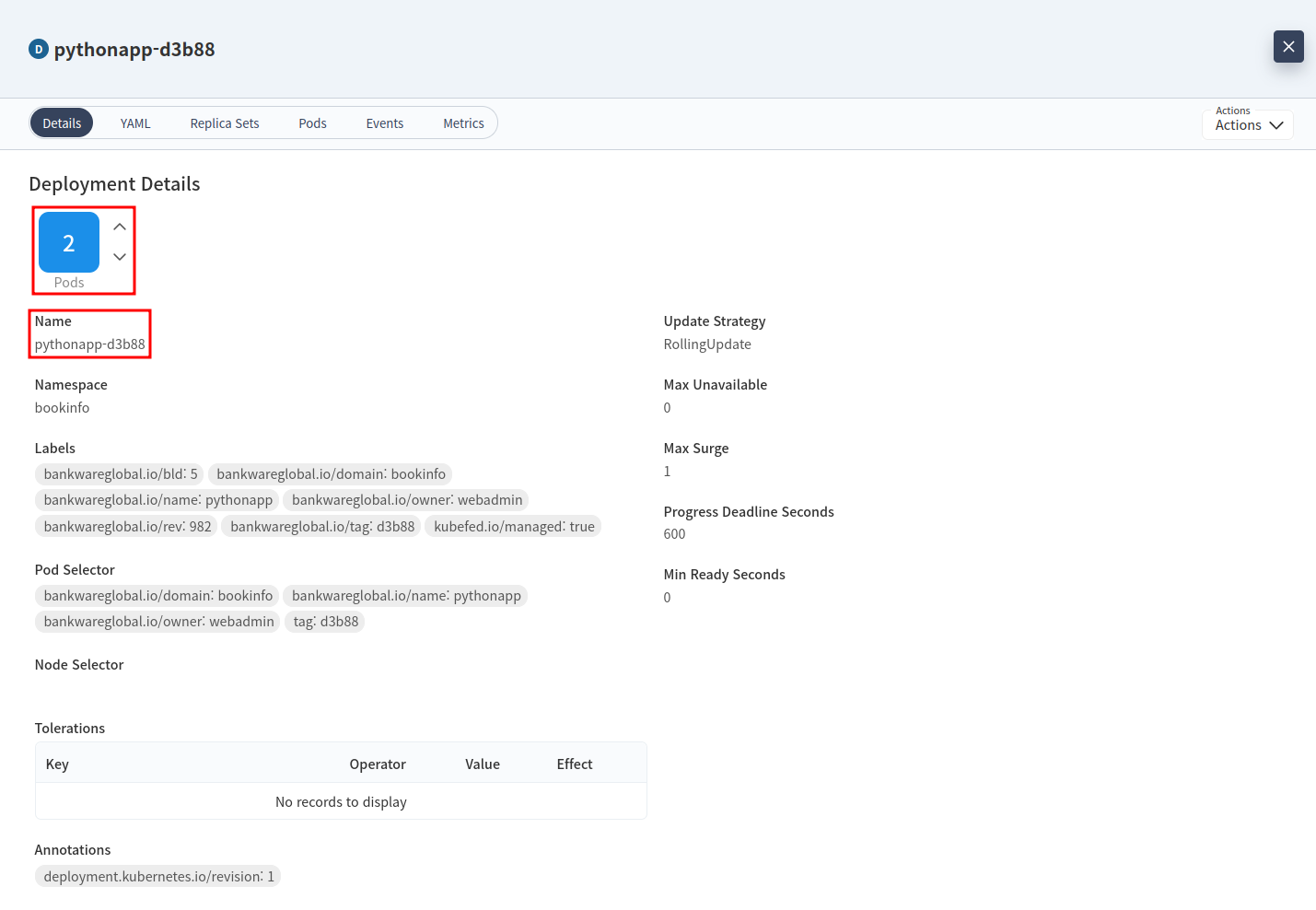

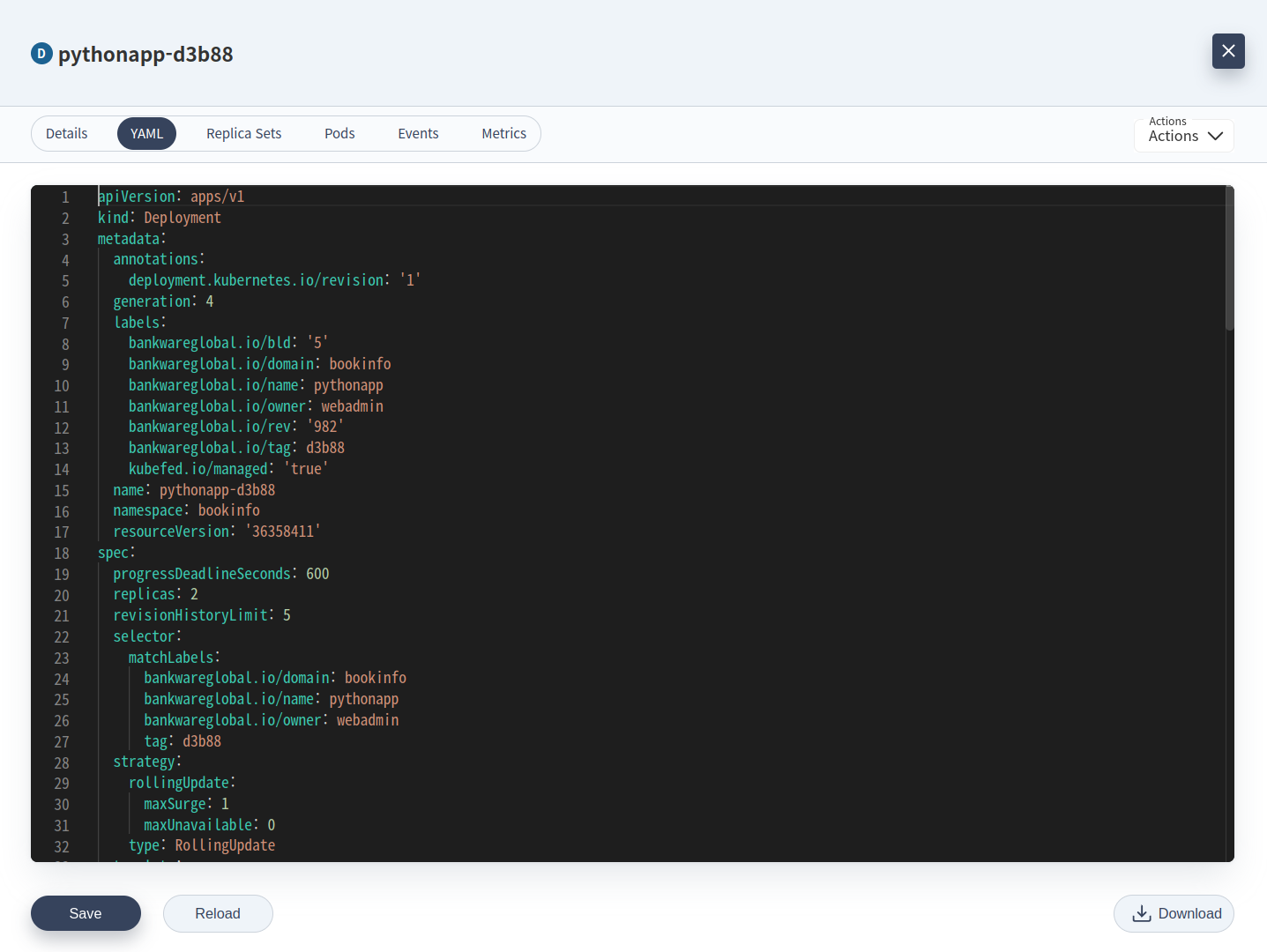

Name

디플로이먼트 리소스에 이름이다.

Namespace

디플로이먼트 리소스에 네임스페이스이다.

Ready

디플로이먼트 리소스에 의해서 생성된 레플리카셋 리소스의 Ready 상태 갯수이다.

Labels

디플로이먼트 리소스에 설정된 레이블이다.

Pod Selector

디플로이먼트가 관리하는 파드 리소스를 찾기 위한 셀렉터이다.

Age

디플로이먼트 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

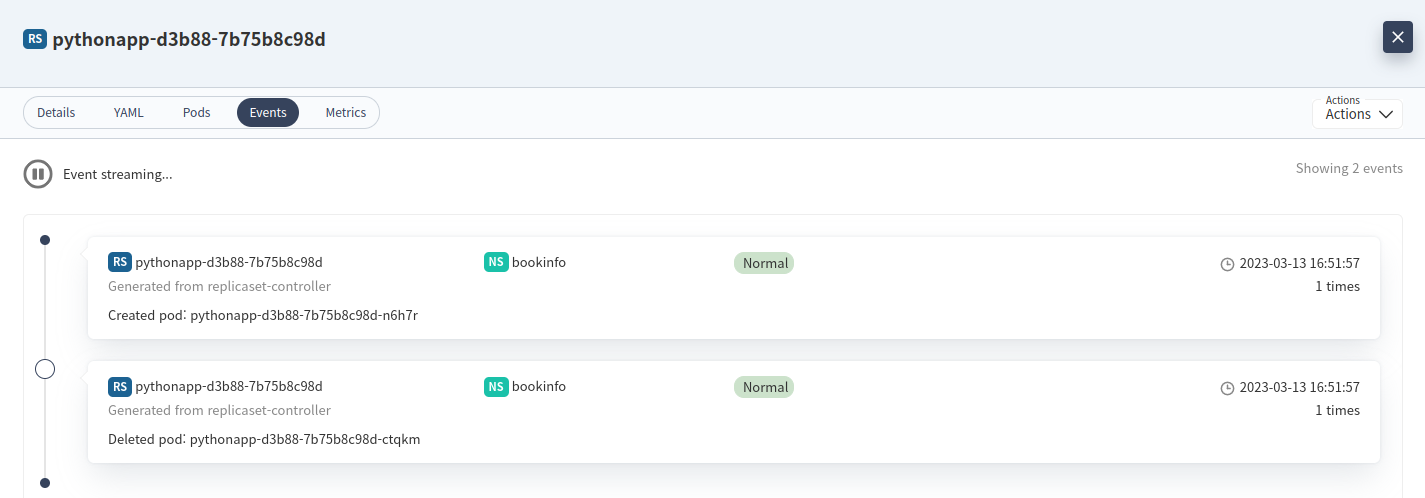

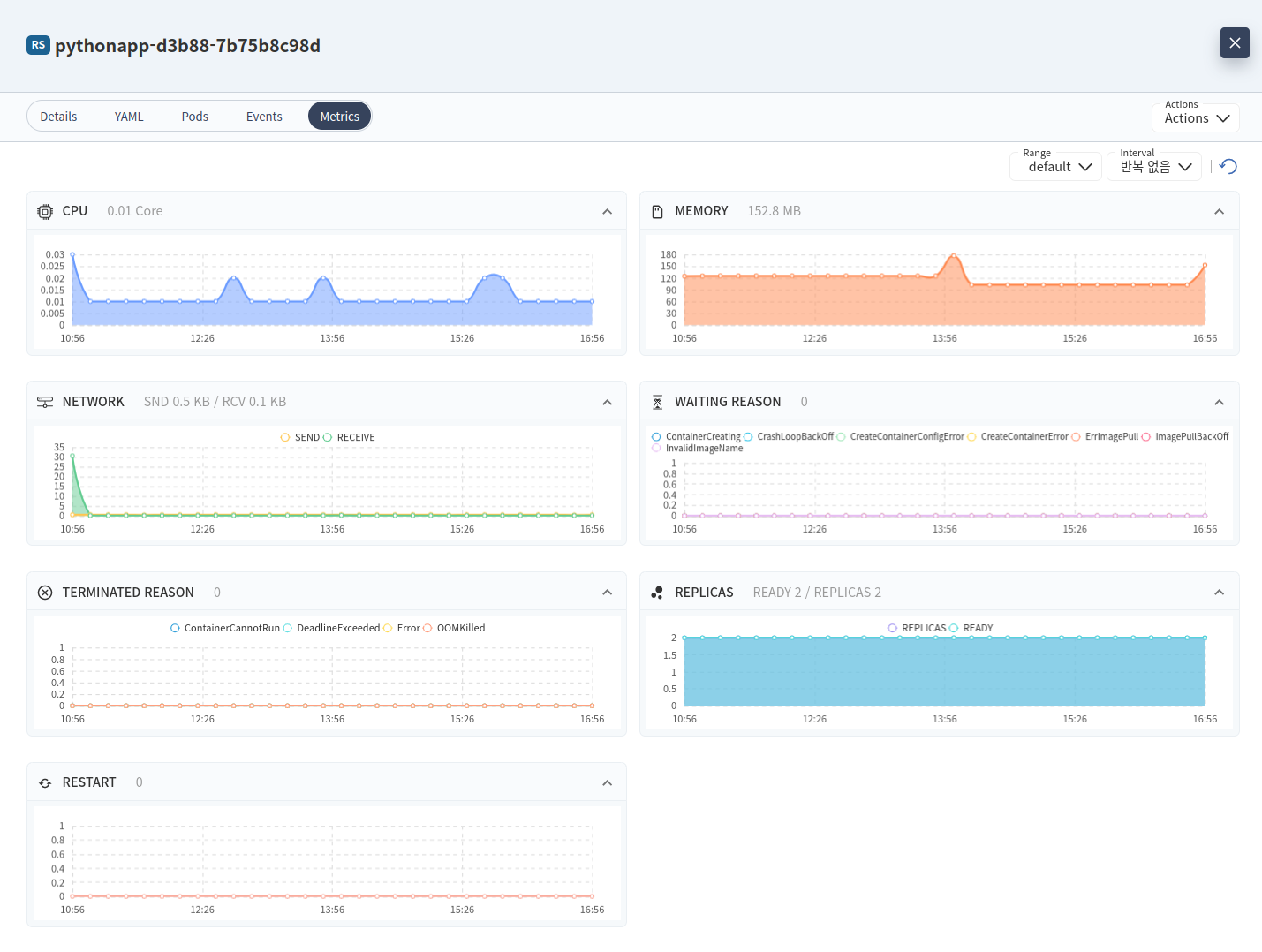

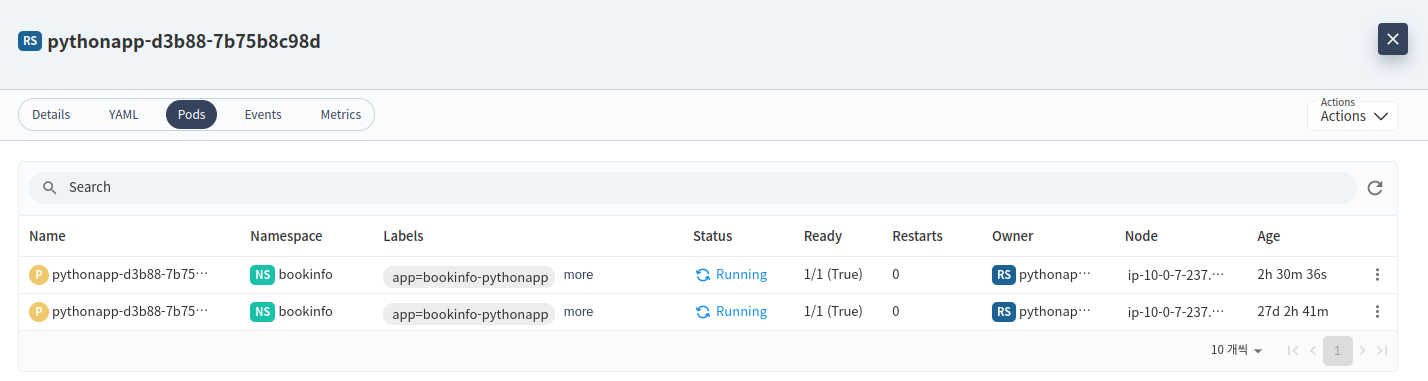

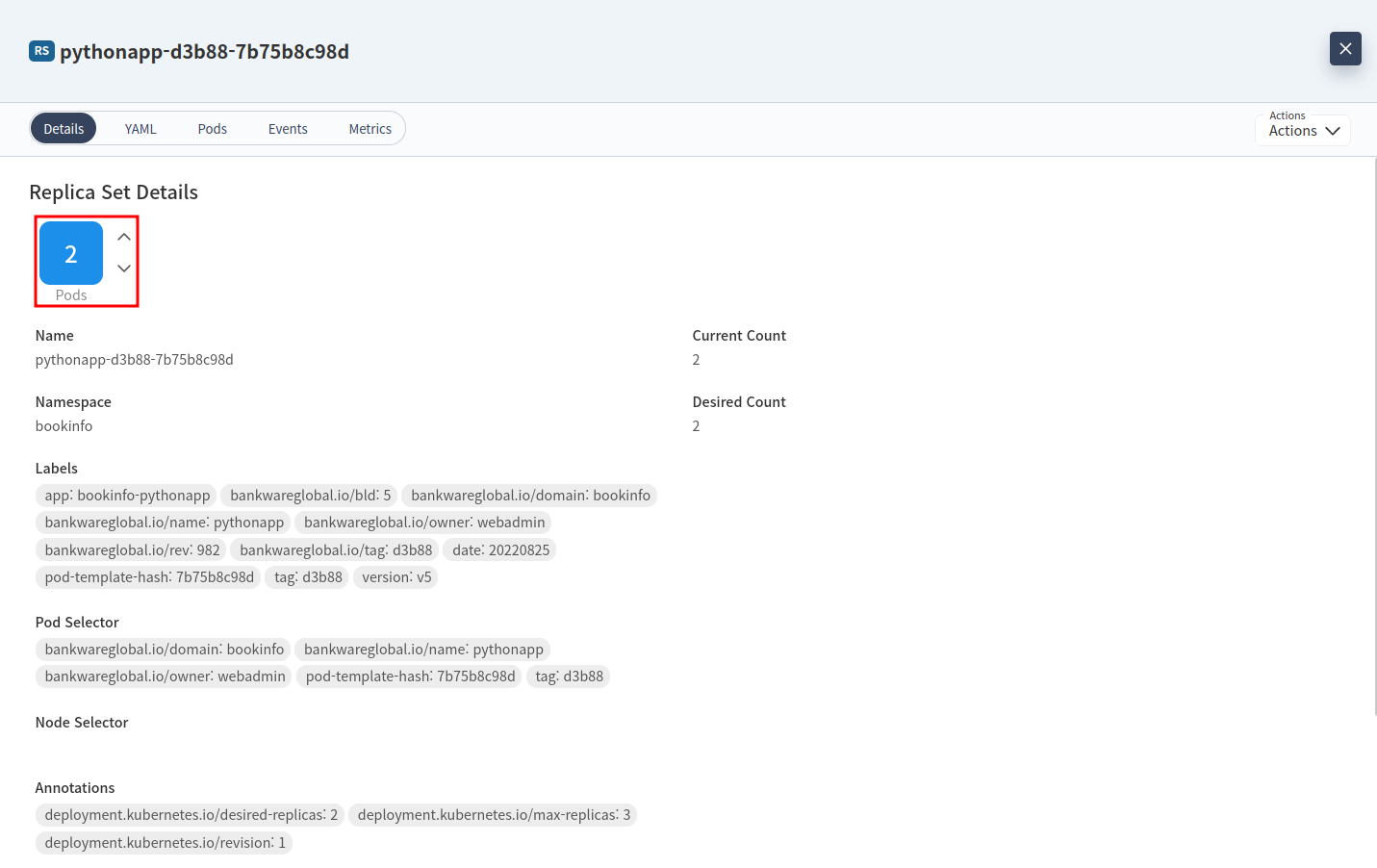

Name

레플리카셋 리소스의 이름이다.

Namespace

레플리카셋 리소스의 네임스페이스이다.

Ready

레플리카셋 리소스에 의해서 생성된 파드 리소스의 Ready 상태 갯수이다.

Labels

레플리카셋 리소스의 레이블이다.

Owner

레플리카셋 리소스의 소유자를 나타내는 항목이다. 레플리카셋 리소스 스펙에 ownerReferences 속성이 설정된 리소스는 표시된다.

Age

레플리카셋 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

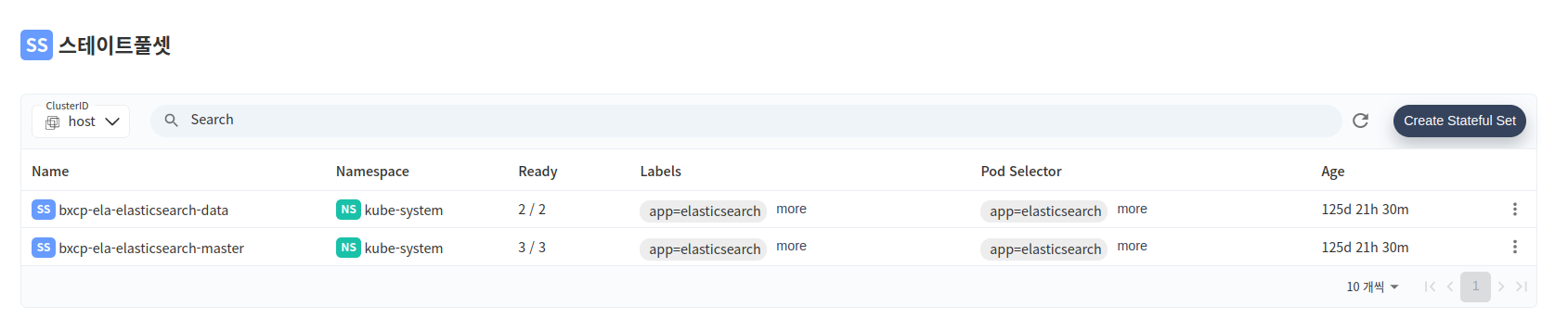

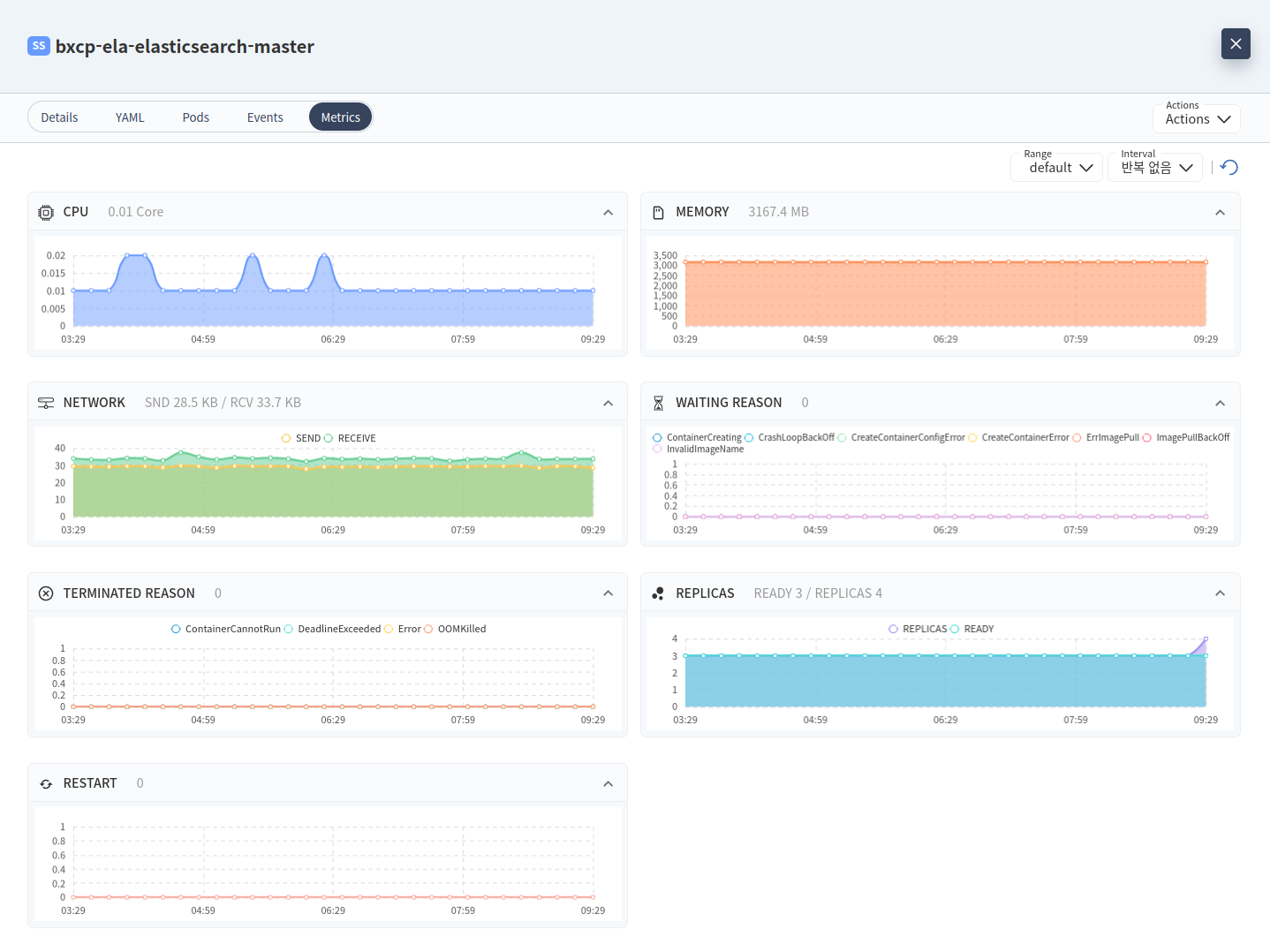

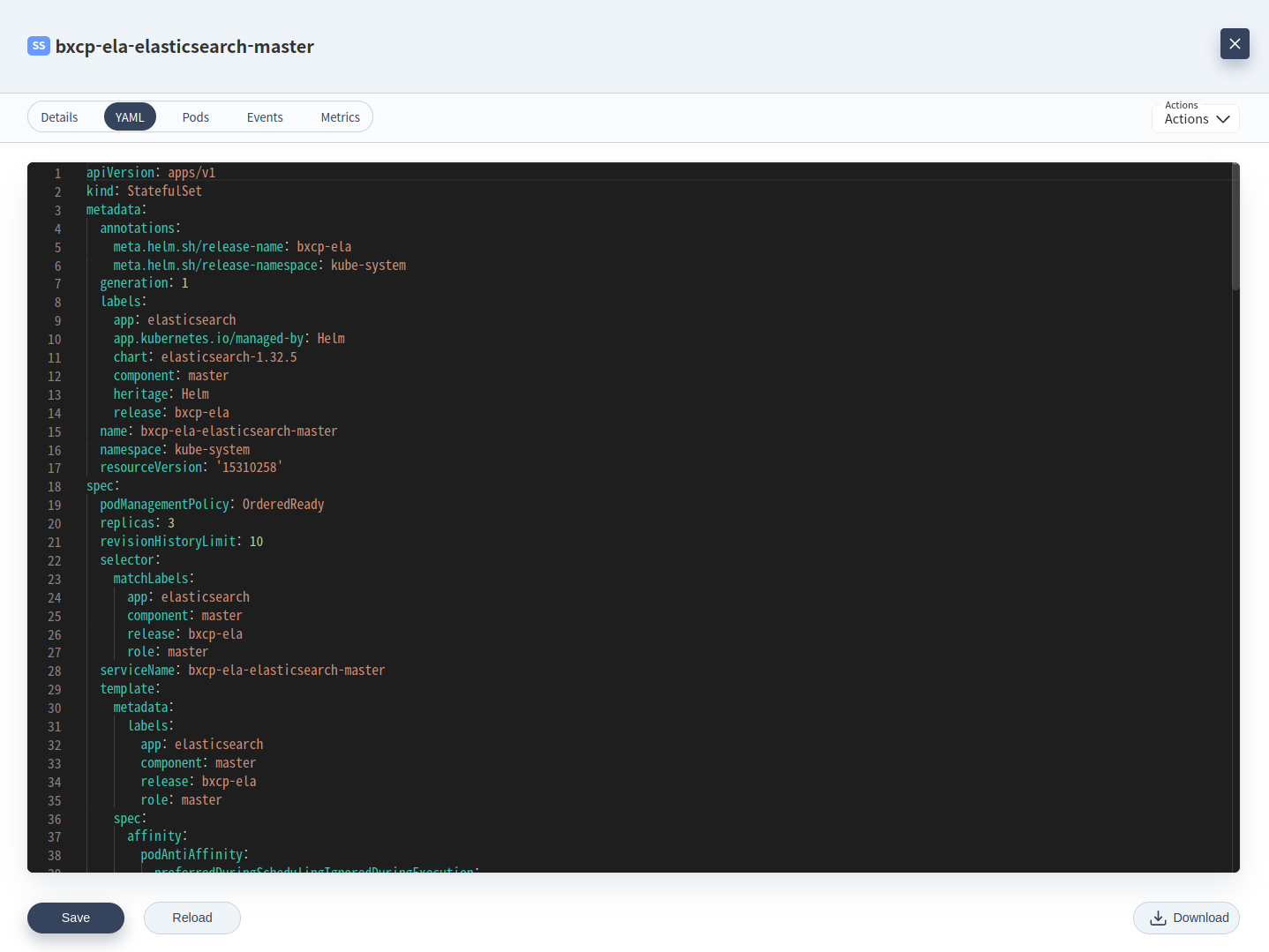

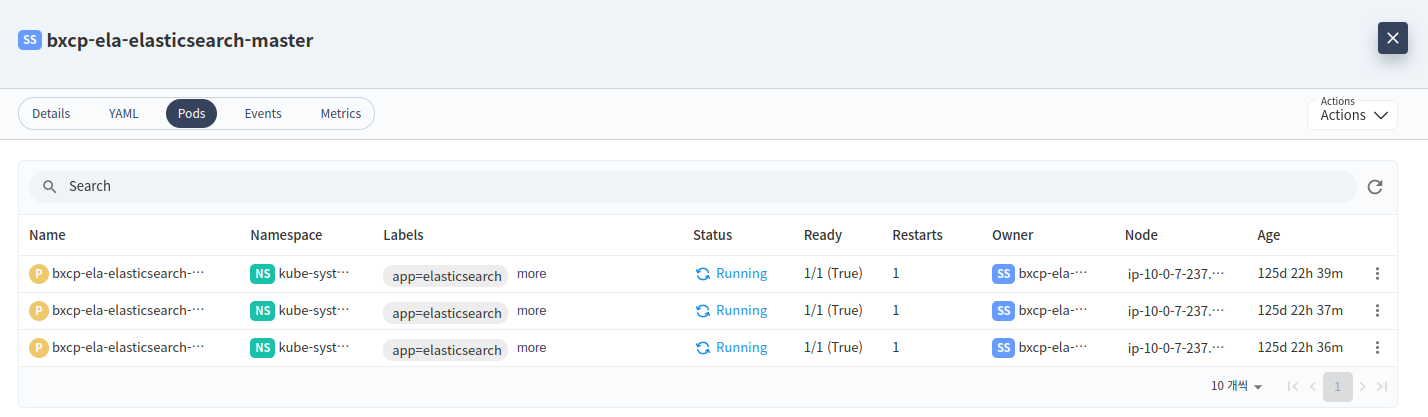

Name

스테이트풀셋 리소스의 이름이다.

Namespace

스테이트풀셋 리소스의 네임스페이스이다.

Ready

Ready 상태인 레플리카셋의 갯수이다.

Labels

스테이트풀셋 리소스의 레이블이다.

Pod Selector

스테이트풀셋이 관리하는 파드 리소스를 찾기 위한 셀렉터이다.

Age

스테이트풀셋 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

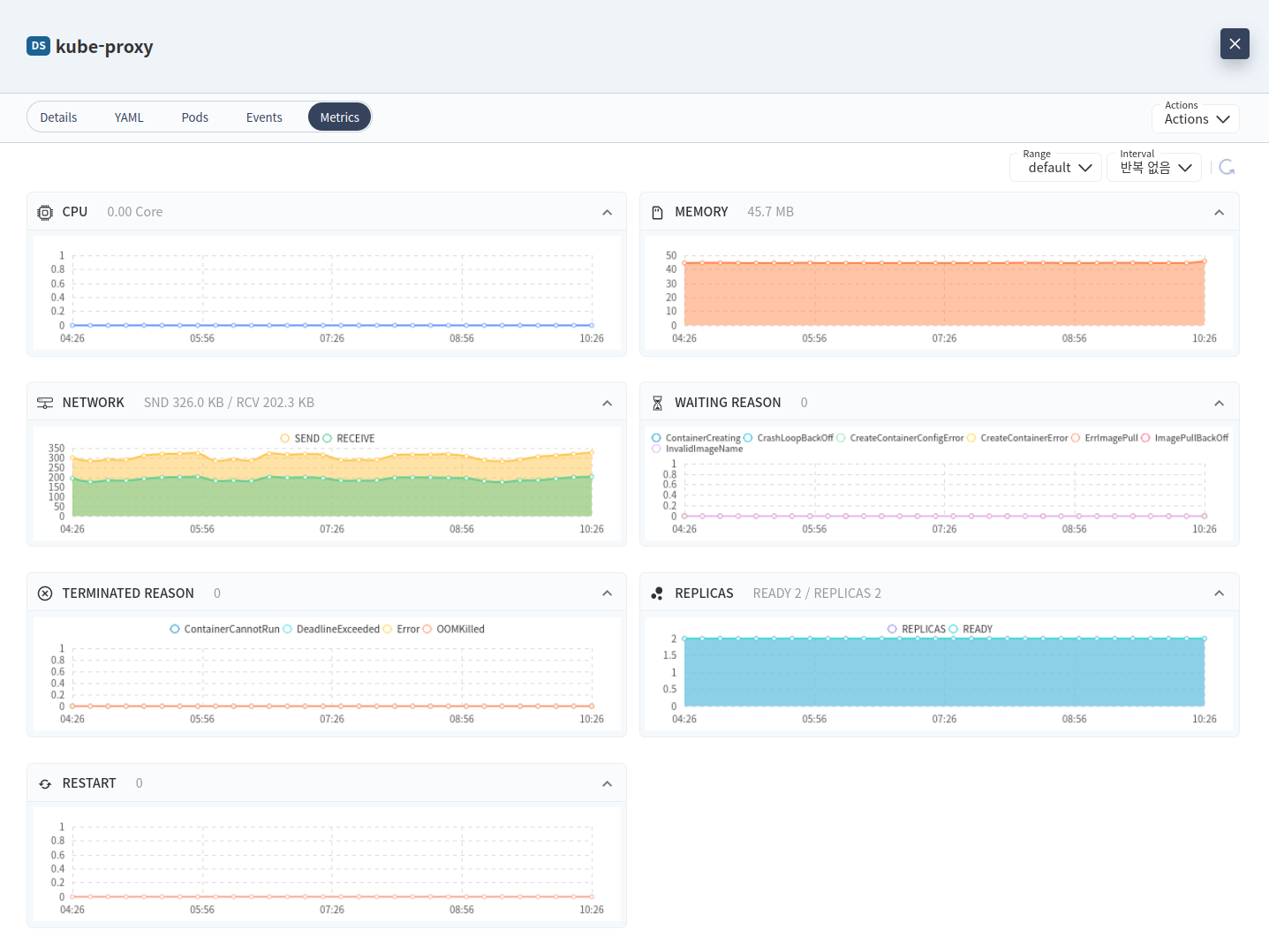

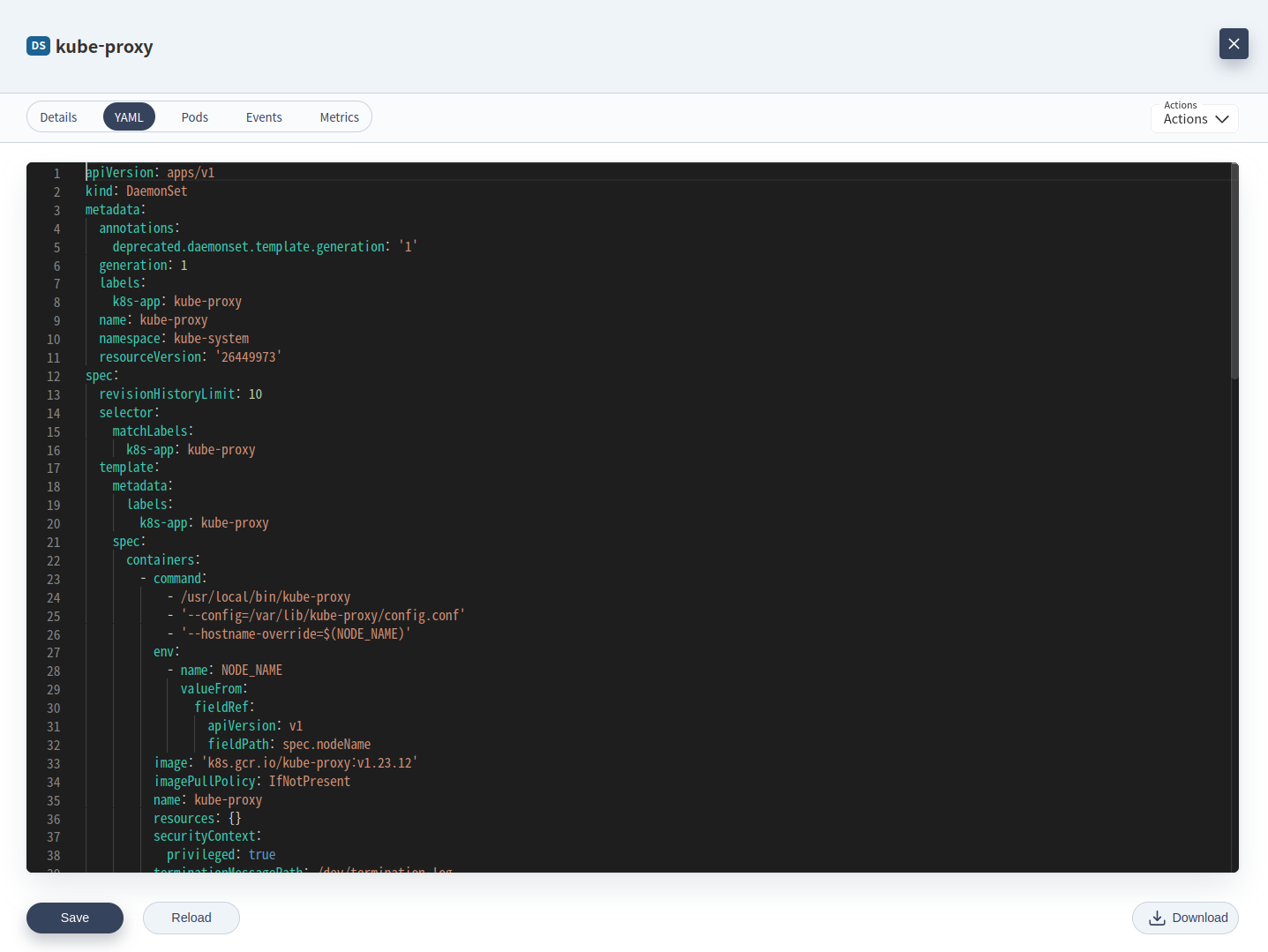

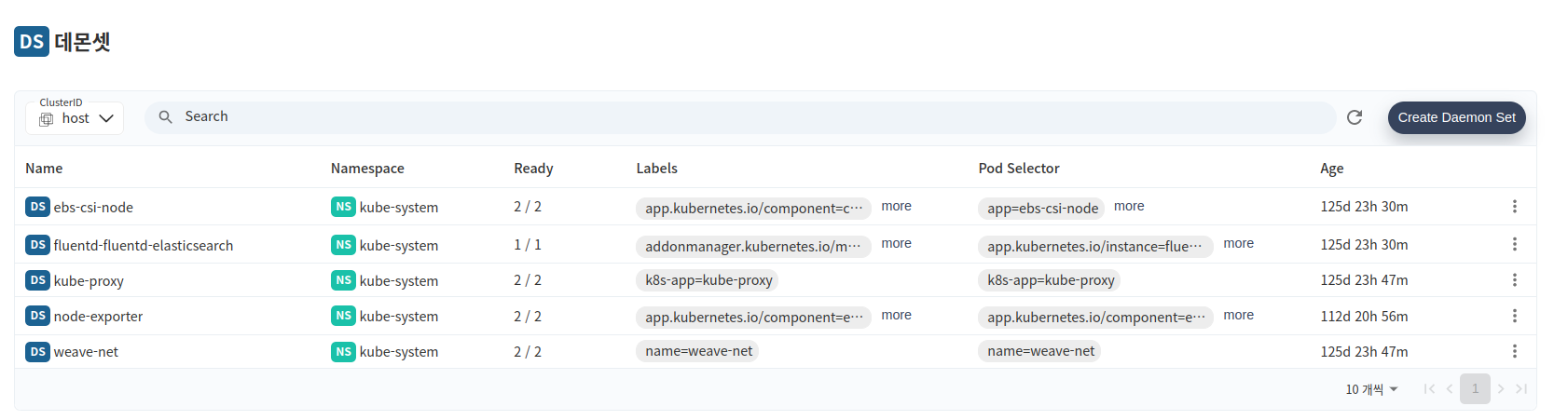

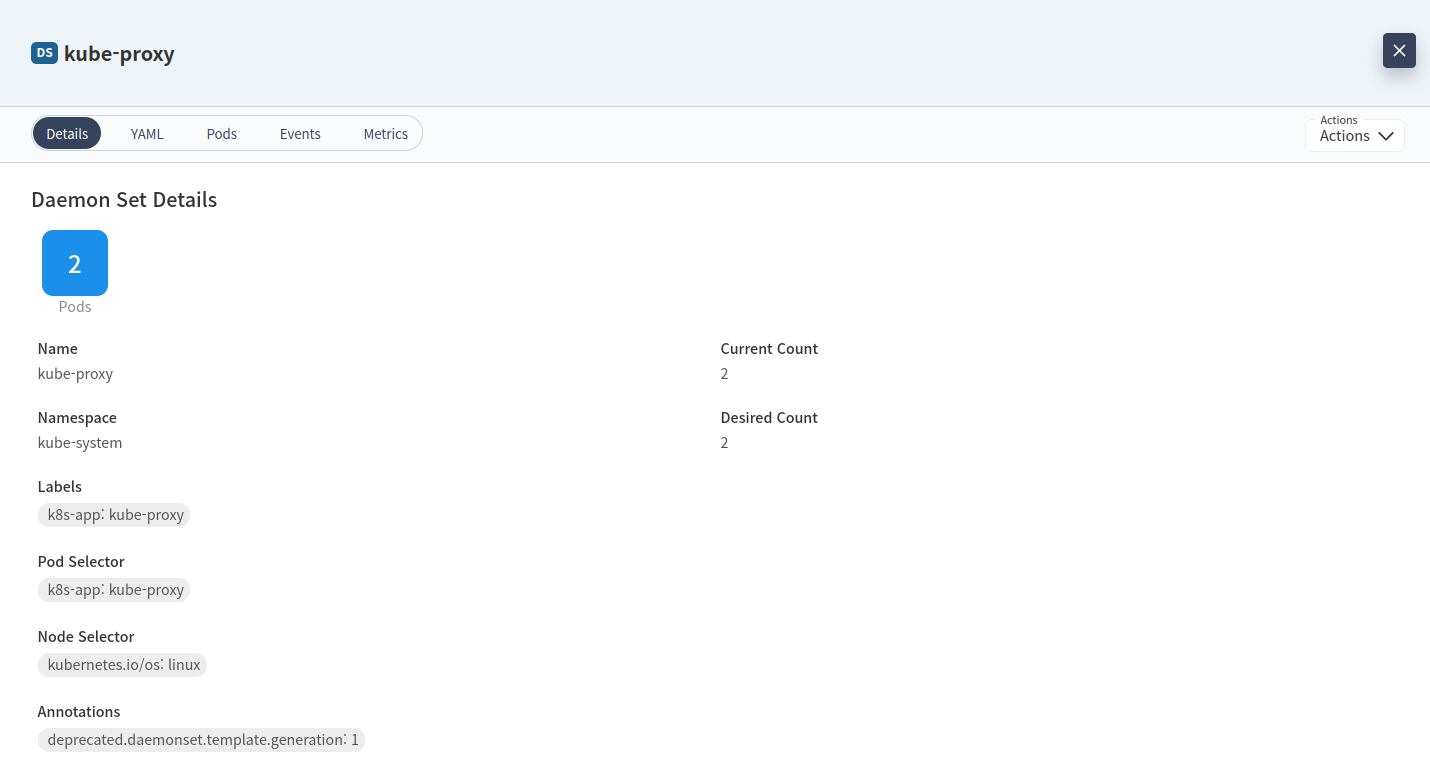

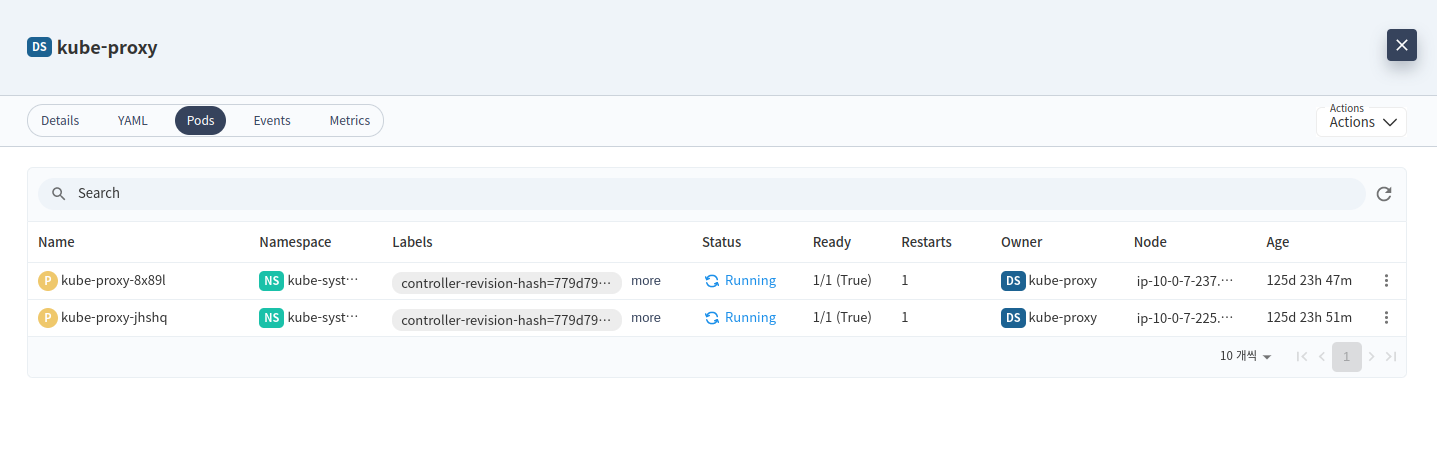

Name

데몬셋 리소스의 이름이다.

Namespace

데몬셋 리소스의 네임스페이스이다.

Ready

Ready 상태인 레플리카셋의 갯수이다.

Labels

데몬셋 리소스의 레이블이다.

Pod Selector

데몬셋이 관리하는 파드 리소스를 찾기 위한 셀렉터이다.

Age

데몬셋 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

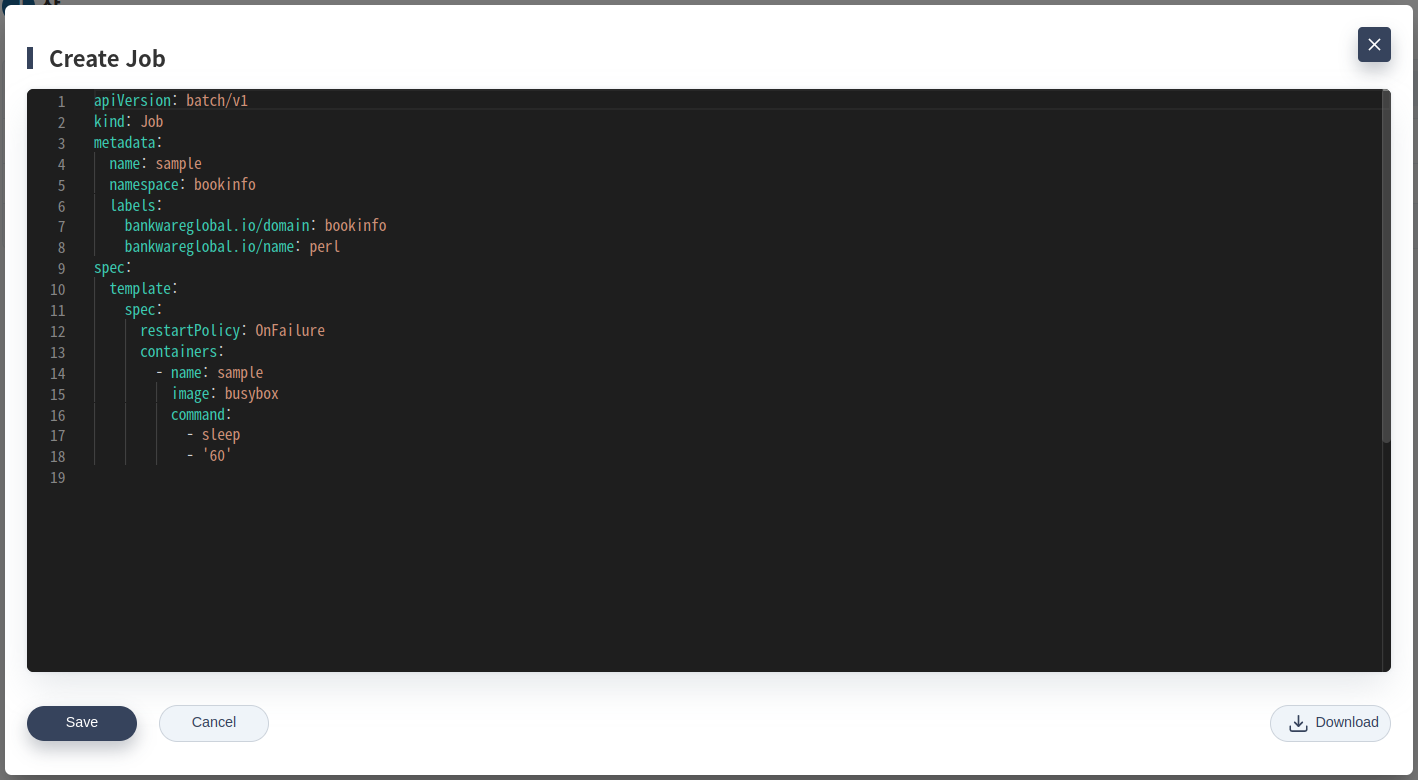

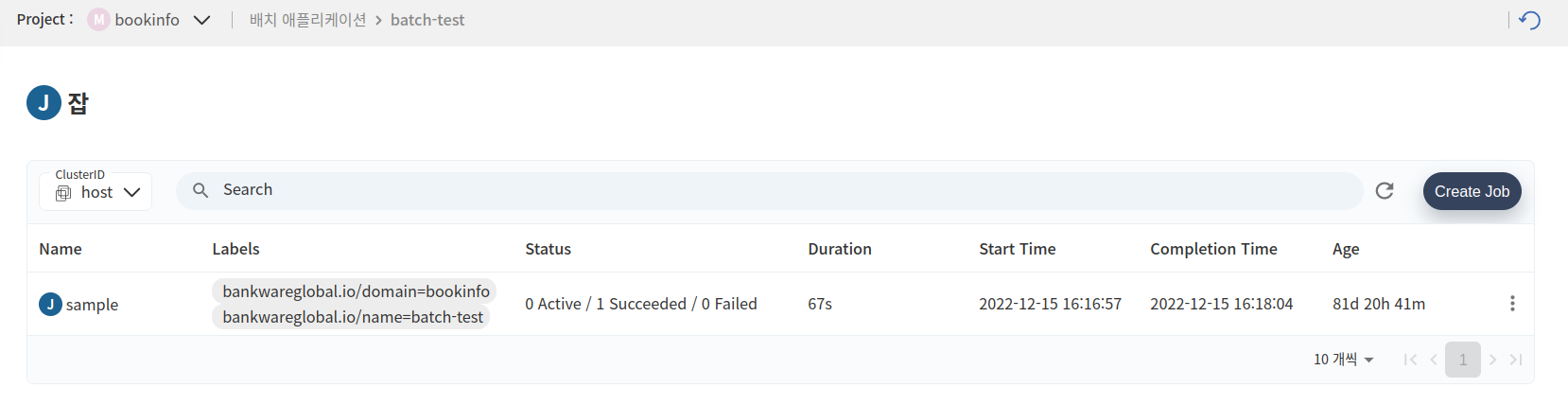

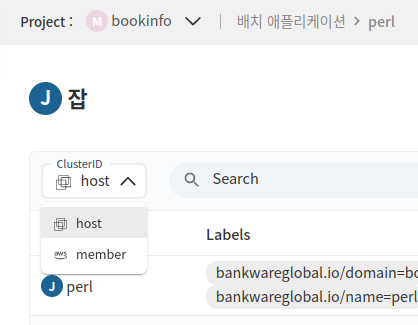

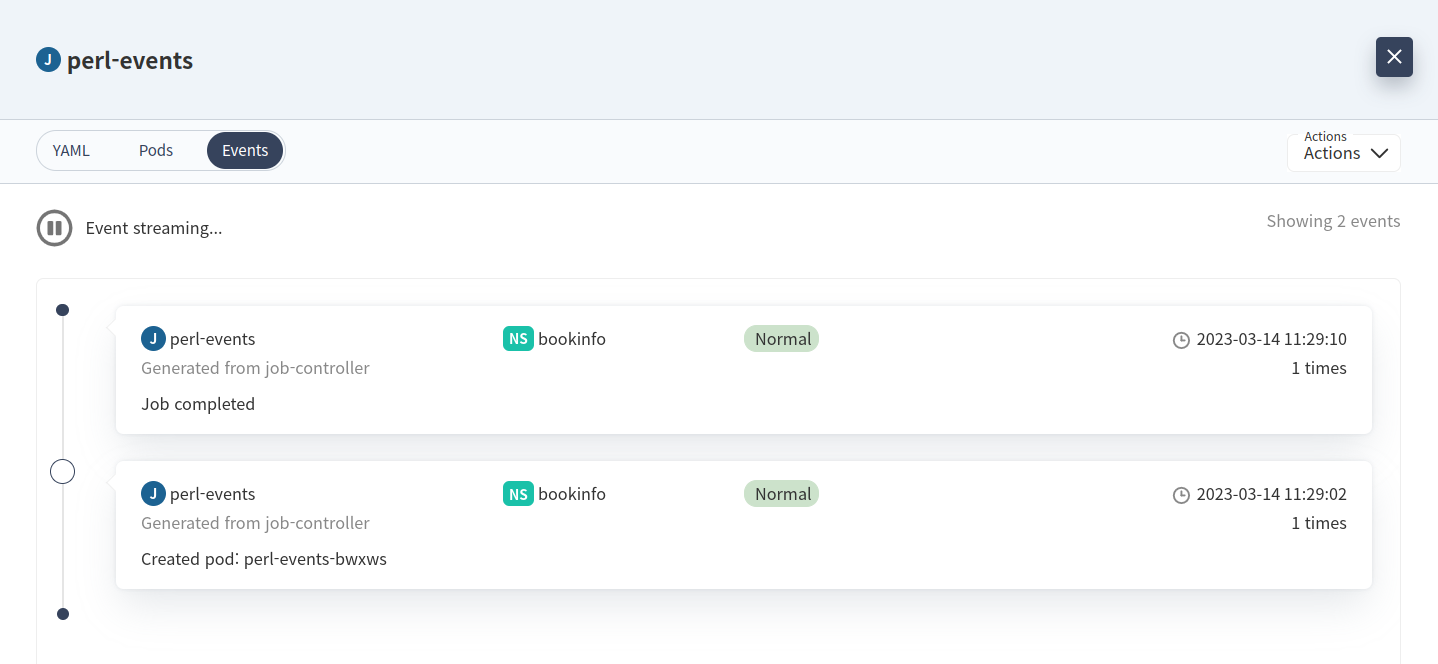

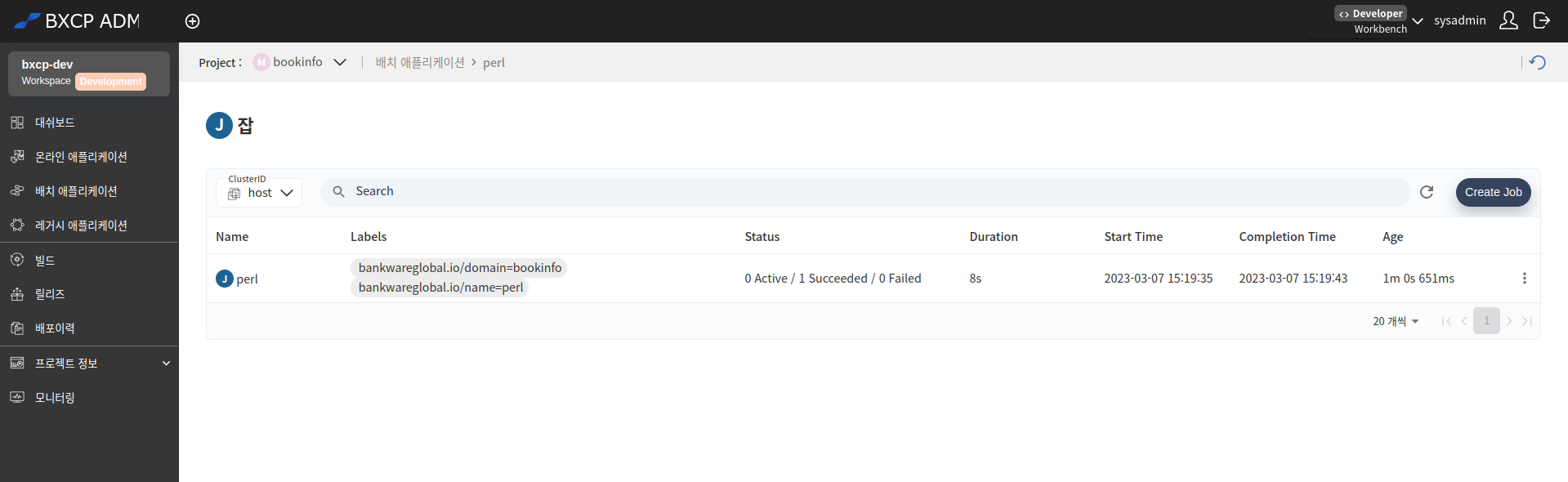

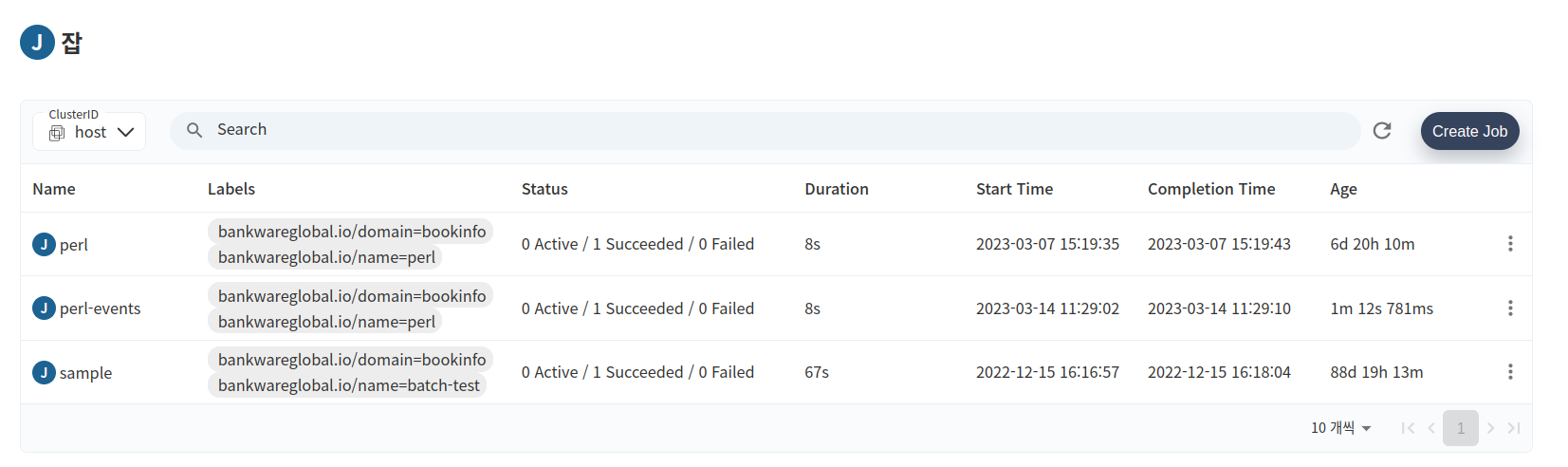

Name

잡 리소스의 이름이다.

Labels

잡 리소스의 레이블이다.

Status

잡 리소스의 상태를 표현한다 Active(실행 중), Succeeded(성공), Failed(실패)로 구분해서 보여준다.

Duration

잡 리소스가 파드를 실행한 경과 시간이다.

Start Time

잡 리소스가 생성한 파드가 실행을 시작한 시간이다.

Completion Time

잡 리소스가 생성한 파드가 실행을 하고 정상적으로 종료된 시간이다.

Age

잡 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

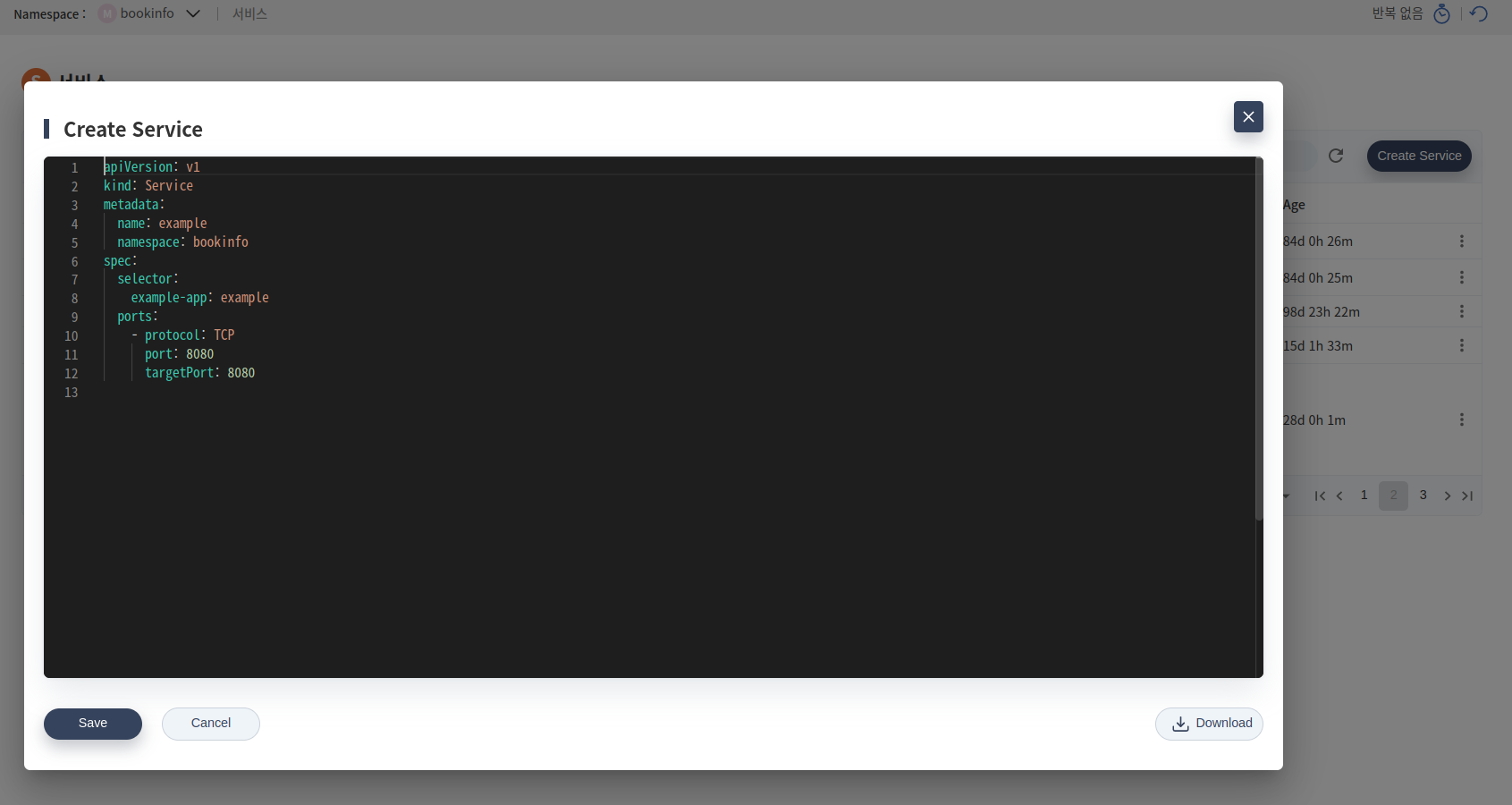

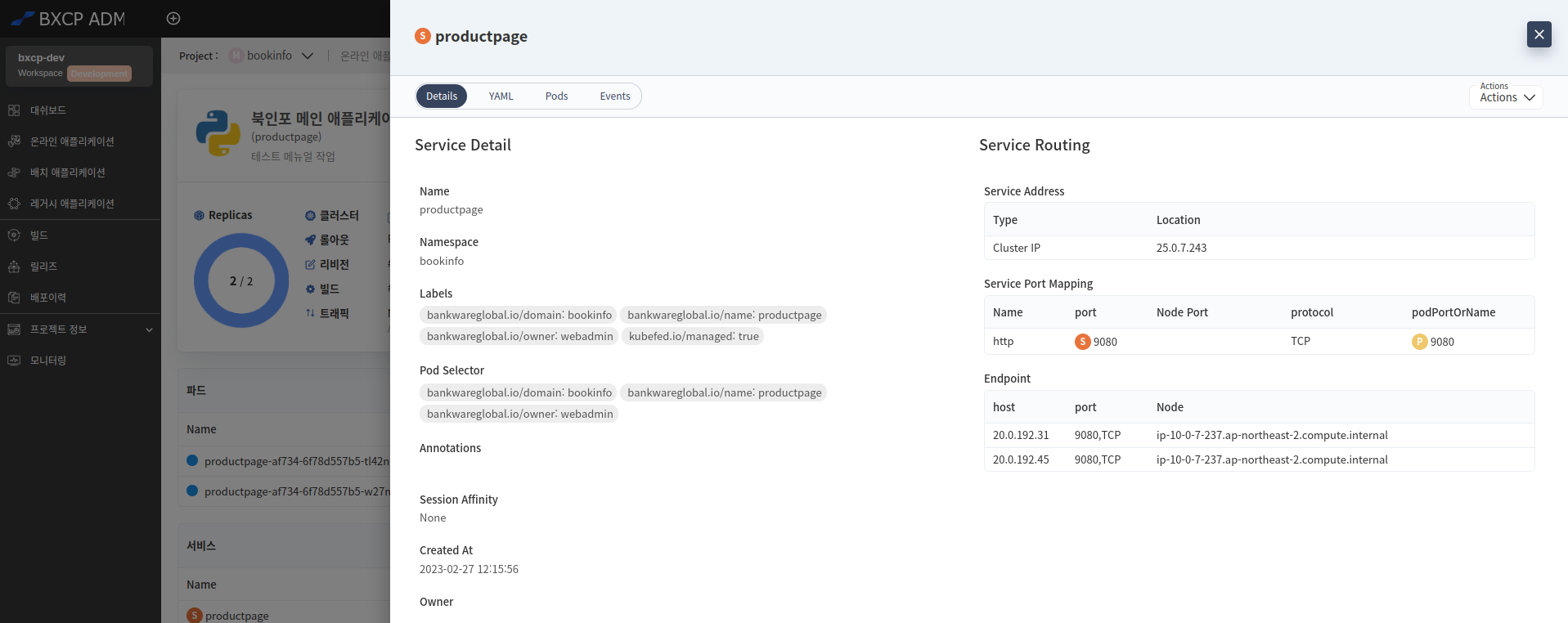

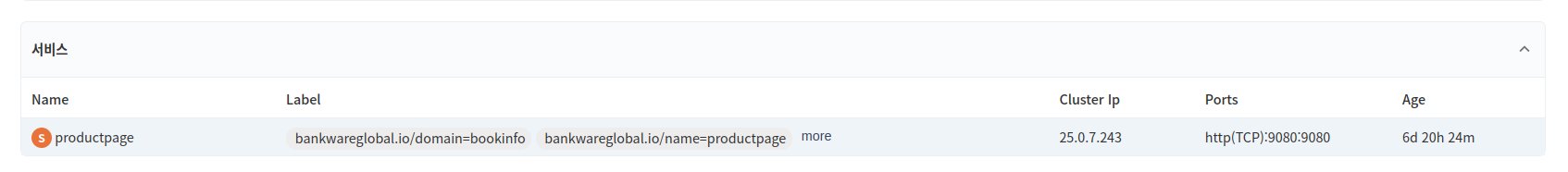

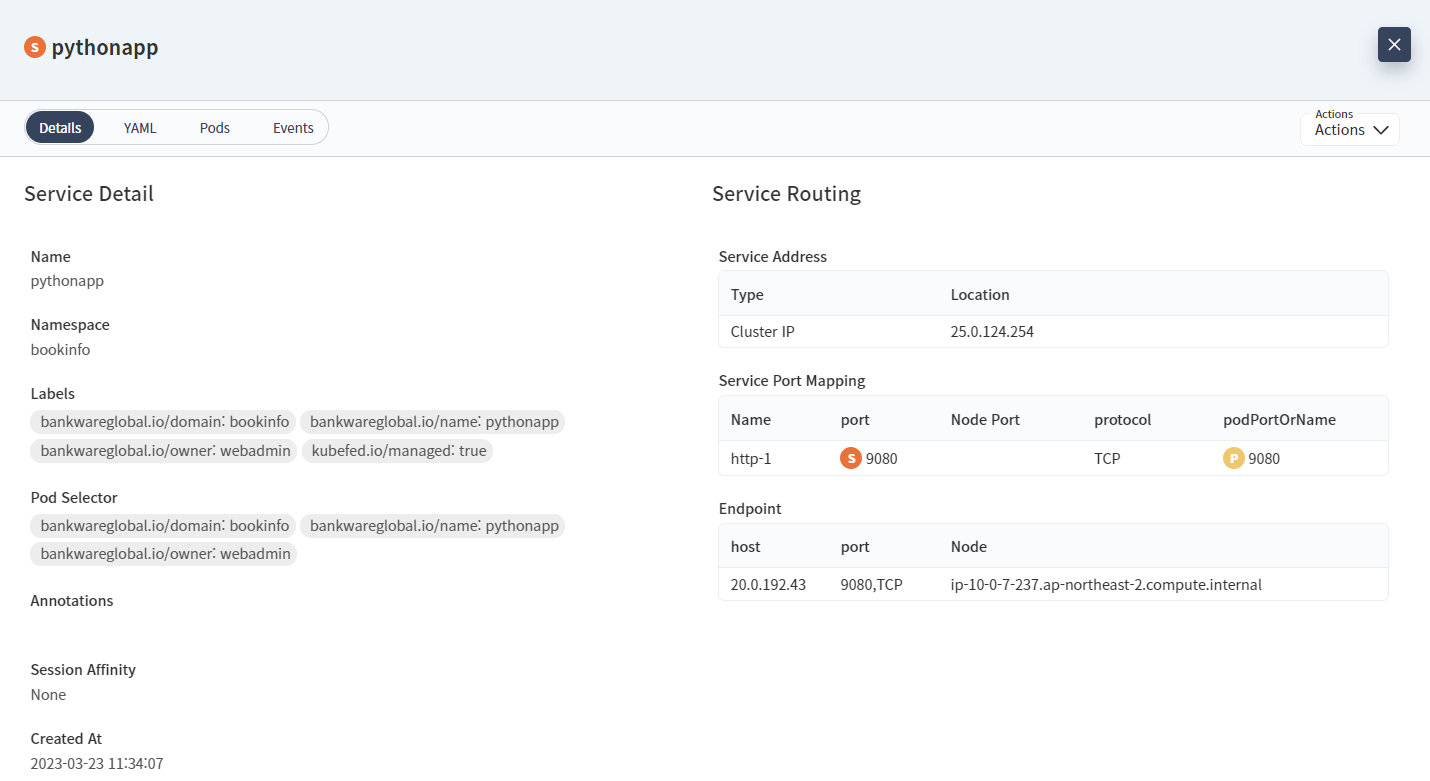

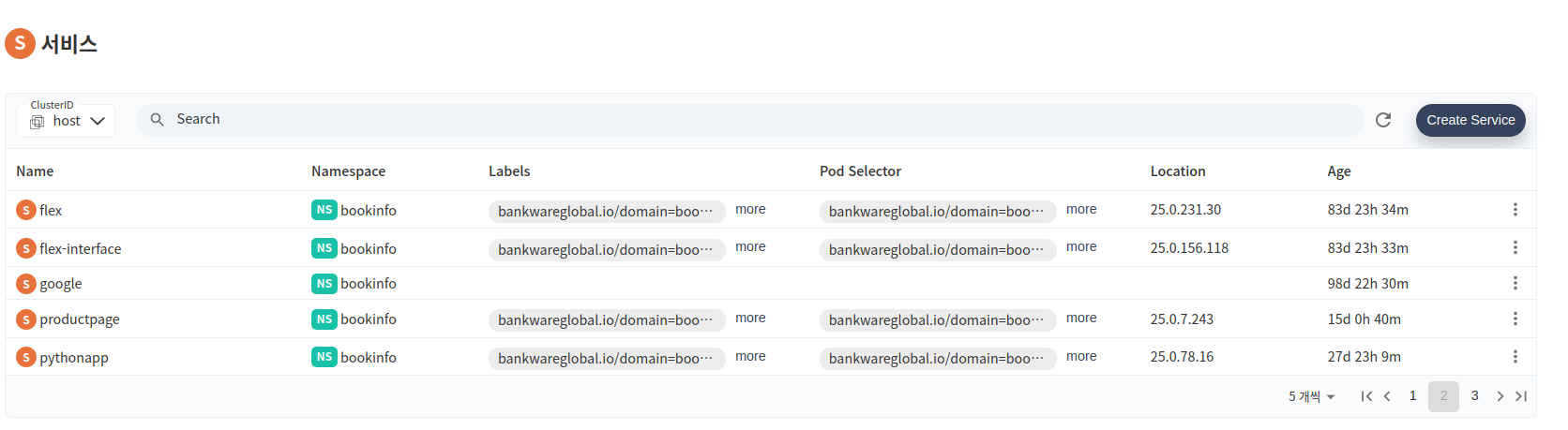

Name

서비스 리소스의 이름이다.

Namespace

서비스 리소스의 네임스페이스이다.

Labels

서비스 리소스의 레이블이다.

Pod Selector

서비스 리소스가 관리할 파드를 찾기 위한 셀렉터이다.

Location

서비스 리소스의 cluster ip를(가상) 의미한다.

Age

서비스 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

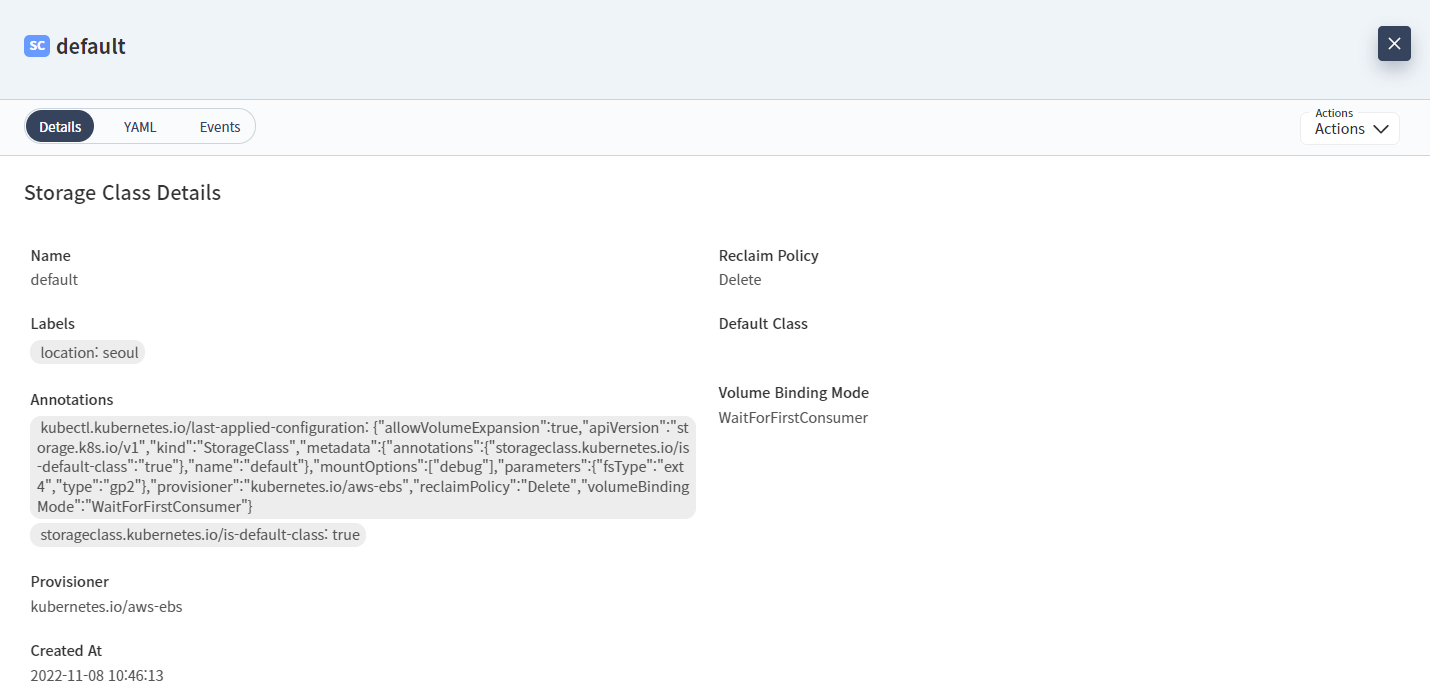

Name

스토리지 클래스 리소스의 이름이다.

Provisioner

스토리지 클래스 리소스의 프로비즈너이다.

Labels

스토리지 클래스 리소스의 레이블이다.

Is Default

스토리지 클래스를 지정하지 않았을 때 기본으로 사용하는지 여부이다.

Reclaim Policy

스토리지를 재요청 정책을 의미한다.

Age

스토리지 클래스 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

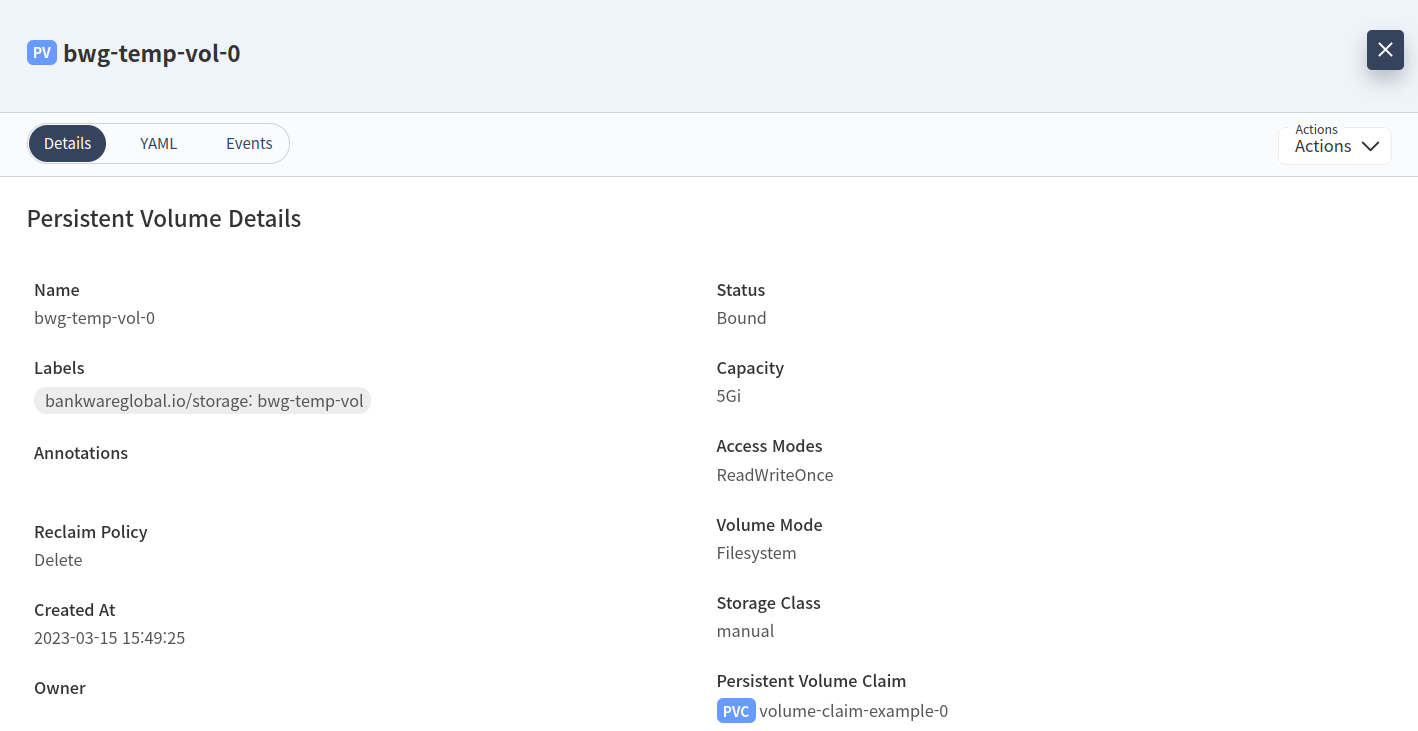

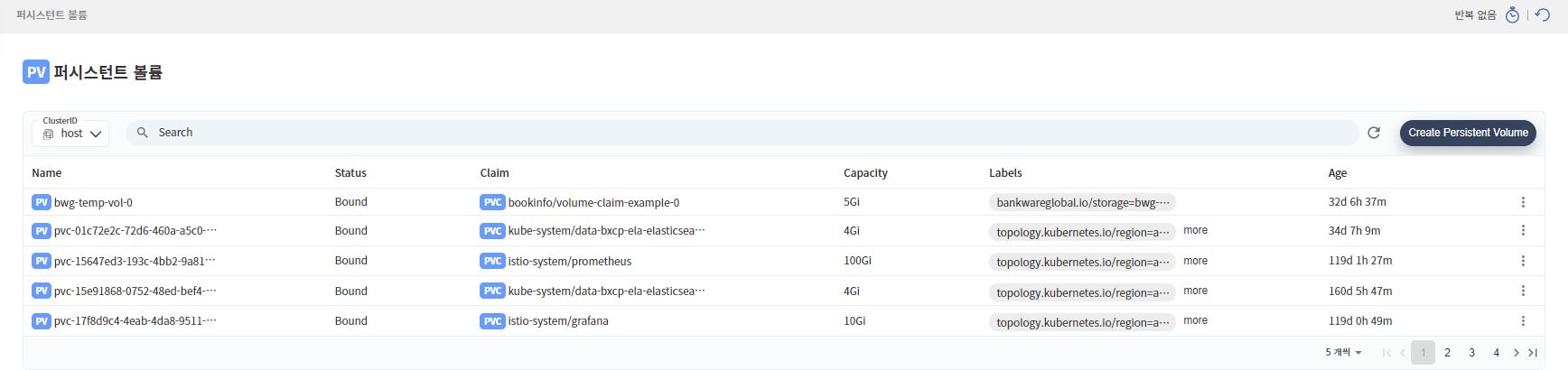

Name

퍼시스턴트 볼륨 리소스의 이름이다.

Status

퍼시스턴트 볼륨 리소스의 상태이다. 표시하는 값은 Available(아직 클레임이 바인딩되지 않은, 사용할 수 있는 리소스), Bound(볼륨이 클레임에 바인딩됨), Released(클레임이 삭제되었지만 클러스터에서 아직 리소스를 반환하지 않음), Failed(볼륨이 자동 반환에 실패함) 네가지의 종류가 있다.

Claim

퍼시스턴트 볼륨 리소스 할당을 위한 요청이다.

Capacity

퍼시스턴트 볼륨 리소스 할당 시 정의된 용량이다.

Labels

퍼시스턴트 볼륨 리소스의 레이블이다.

Age

퍼시스턴트 볼륨 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

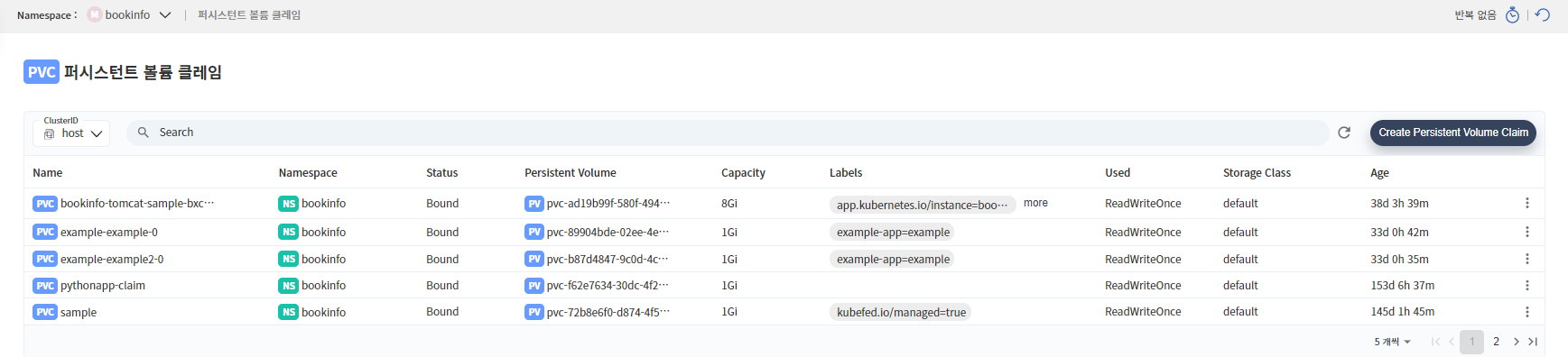

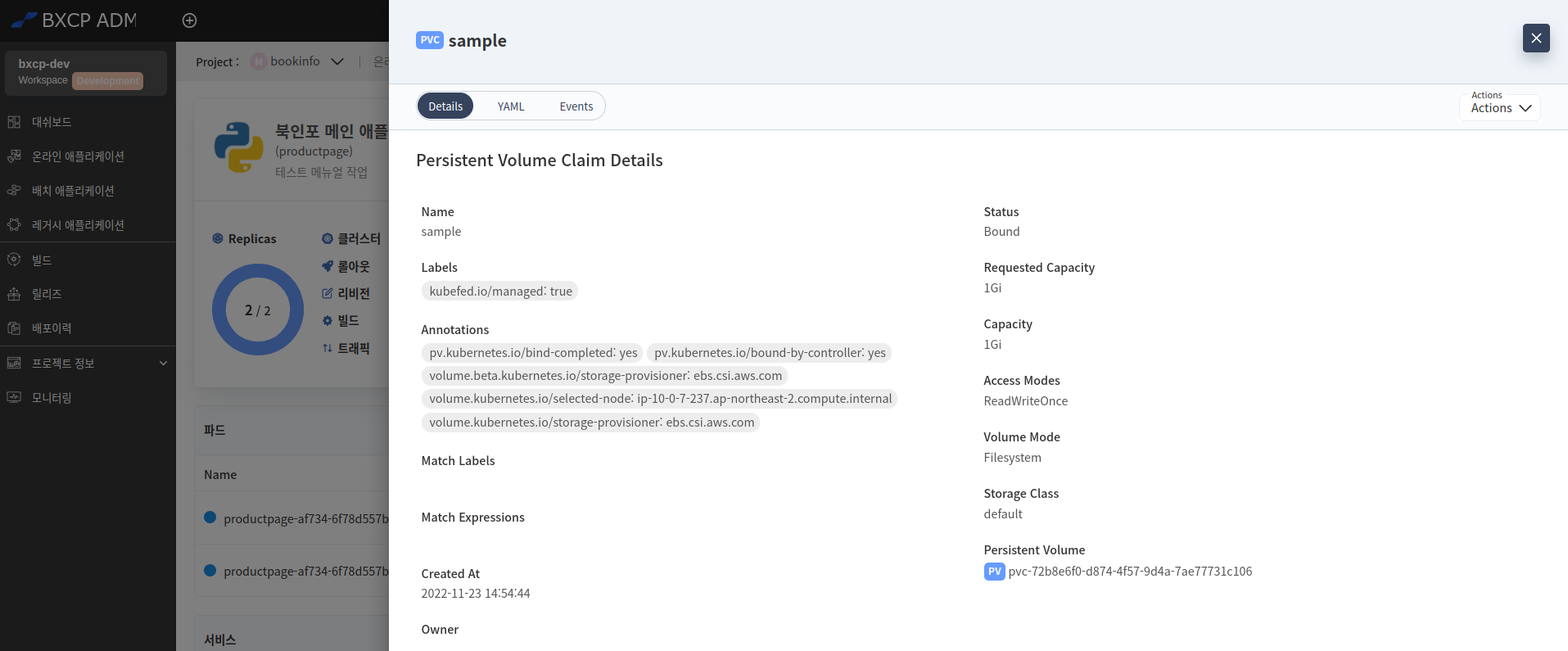

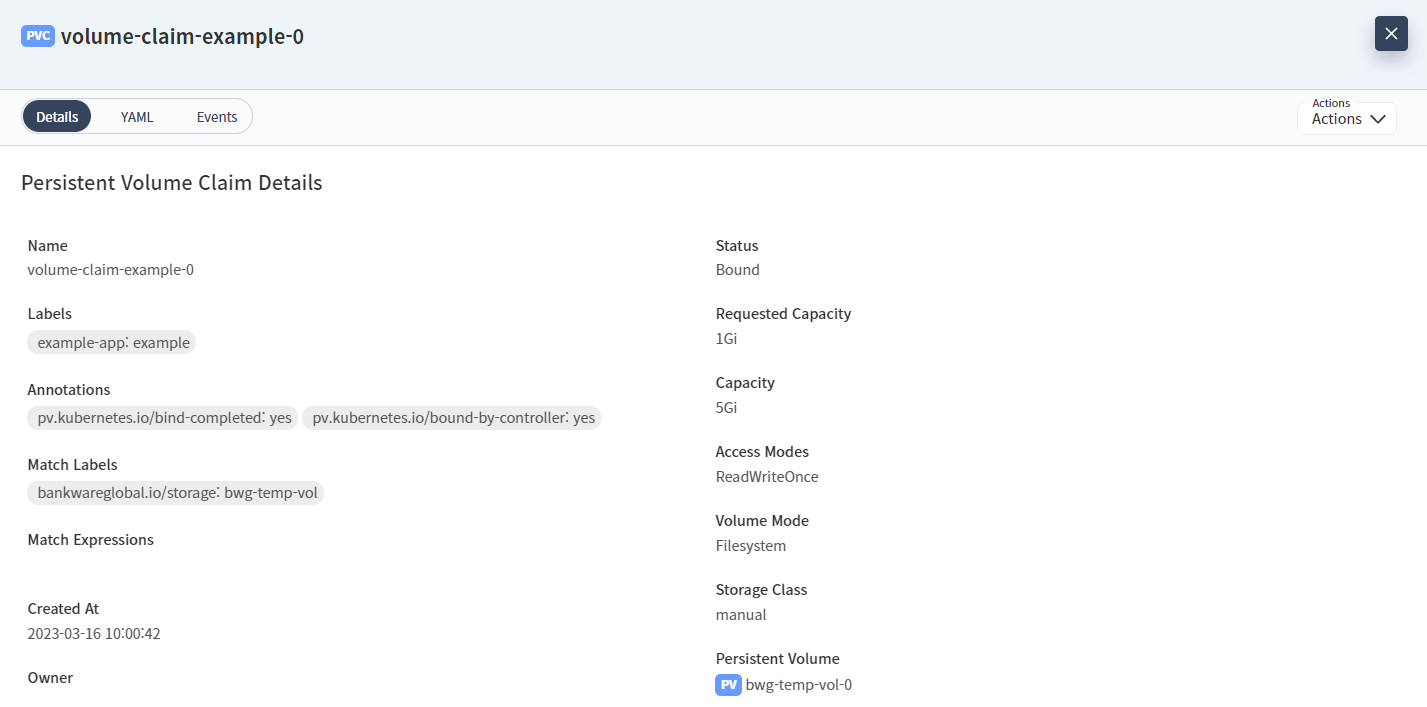

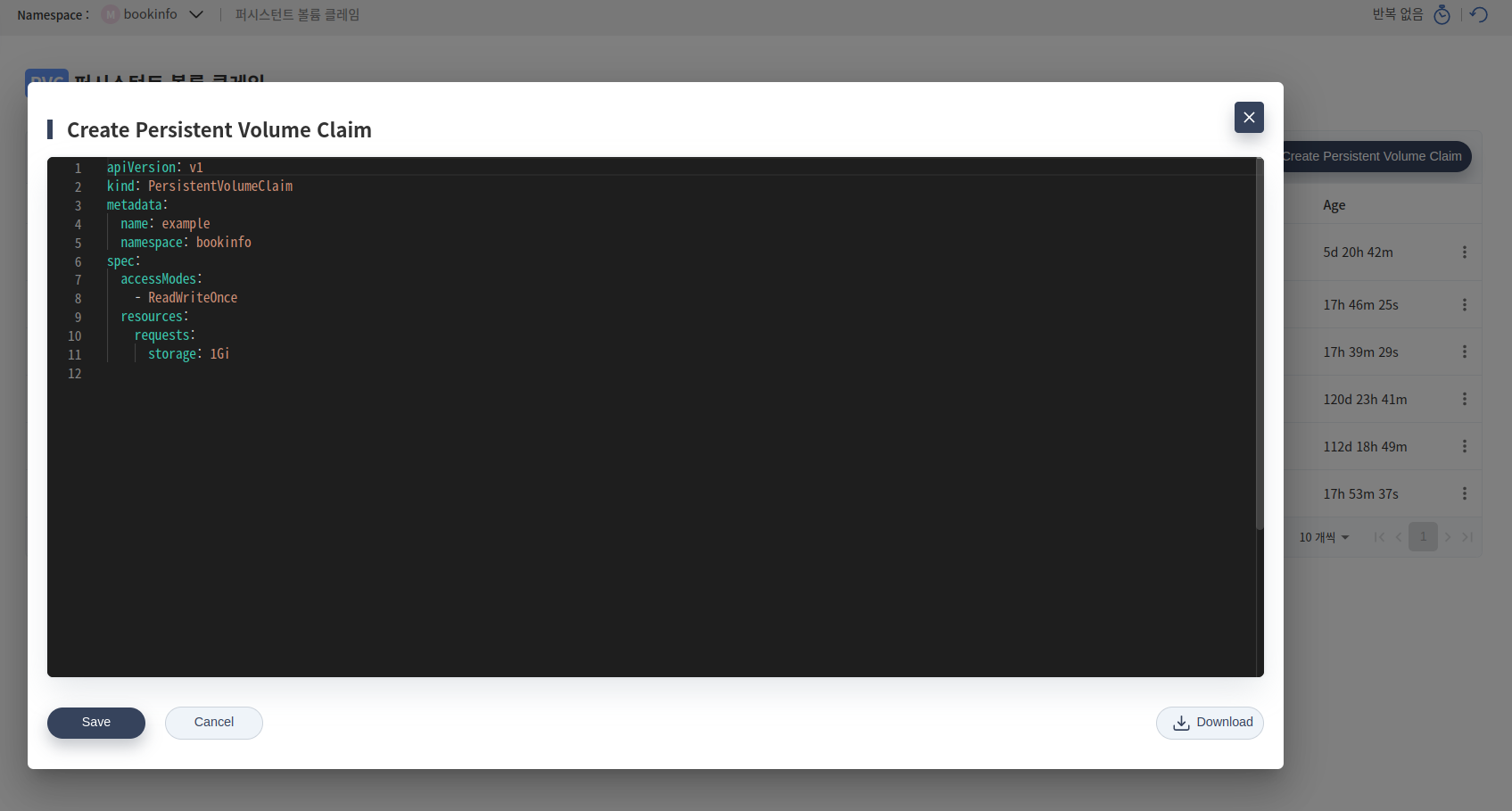

Name

퍼시스턴트 볼륨 클레임 리소스의 이름이다.

Namespace

퍼시스턴트 볼륨 클레임 리소스의 네임스페이스이다.

Status

퍼시스턴트 볼륨 클레임 리소스 상태이다.

Persistent Volume

퍼시스턴트 볼륨 클레임 리소스에 의해서 할당된 퍼시스턴트 볼륨 리소스 이름이다.

Capacity

퍼시스턴트 볼륨 클레임 리소스의 저장 용량이다.

Labels

퍼시스턴트 볼륨 클레임 리소스의 레이블이다.

Used

퍼시스턴트 볼륨 클레임 리소스에 명시된 접근모드이다.

Storage Class

퍼시스턴트 볼륨 클레임이 사용하는 스토리지 클래스 이름이다.

Age

퍼시스턴트 볼륨 클레임 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

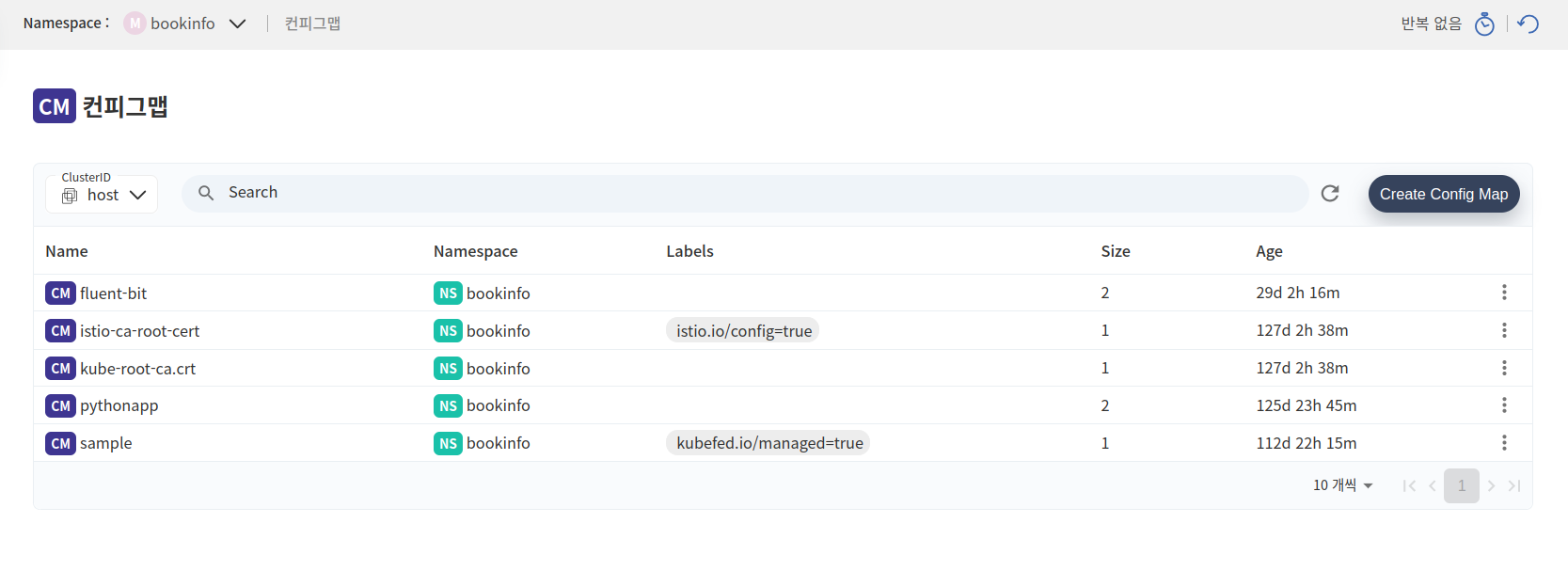

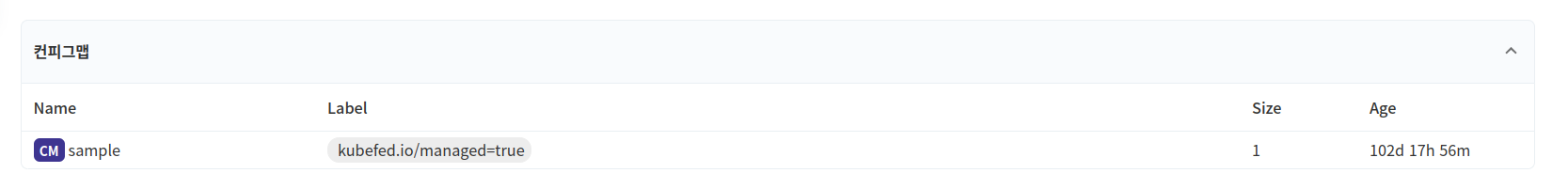

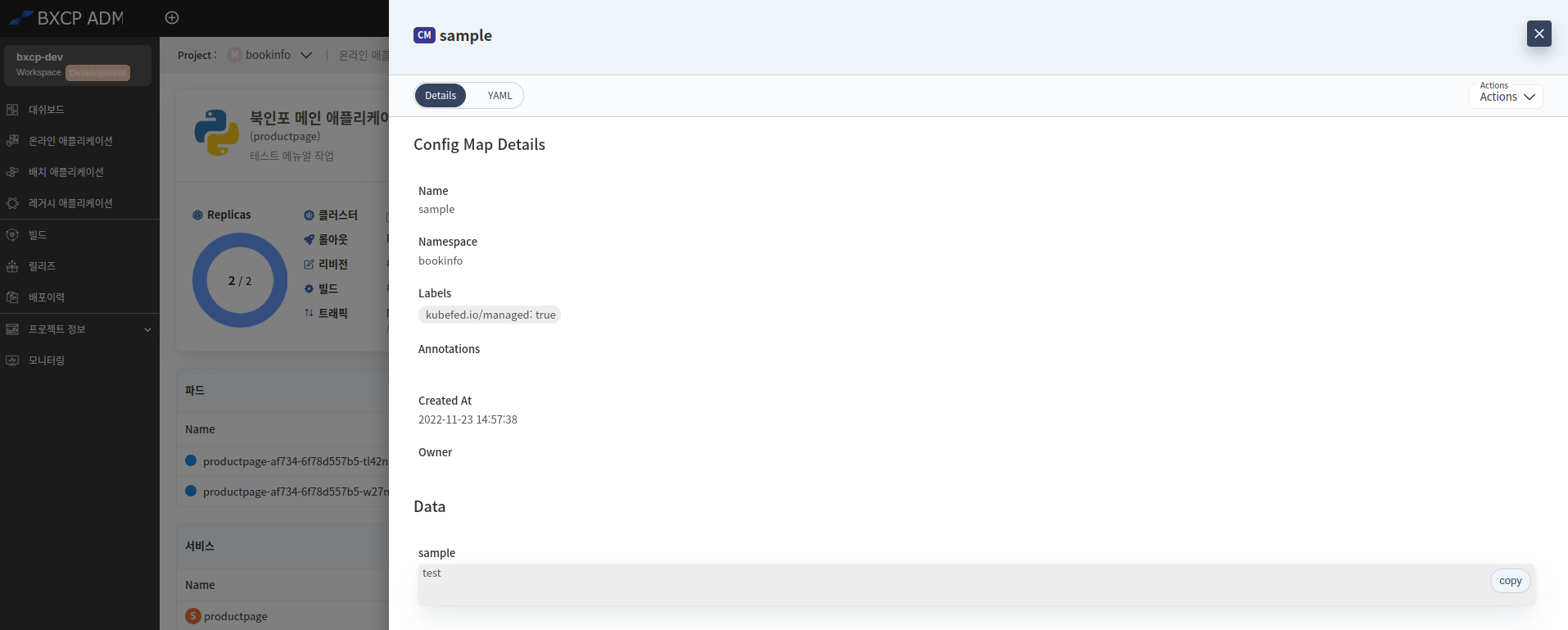

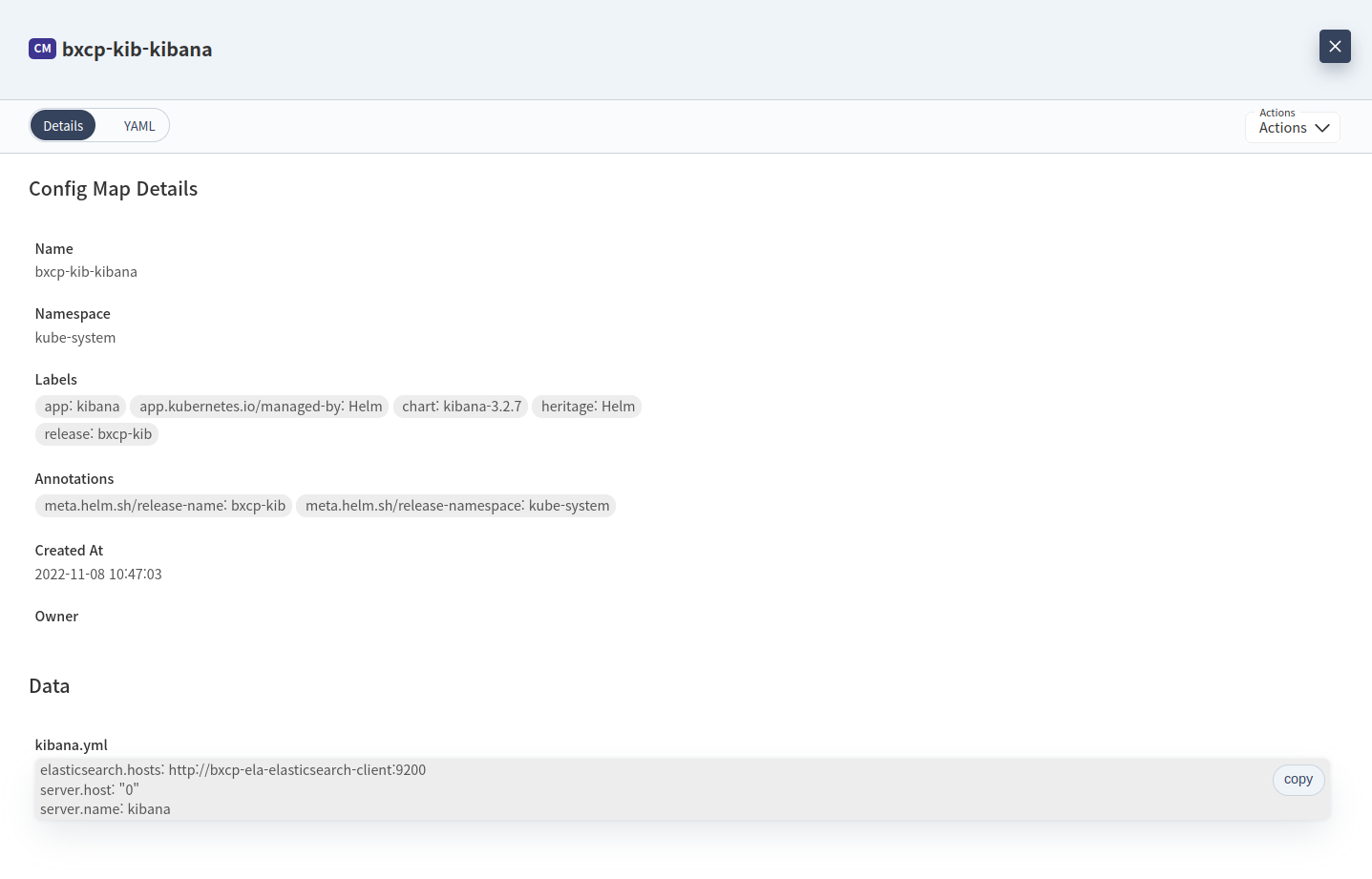

Name

컨피그맵 리소스의 이름이다.

Namespace

컨피그맵 리소스의 네임스페이스이다.

Labels

컨피그맵 리소스의 레이블이다.

Size

컨피그맵 리소스에 정의된 키-값 쌍 갯수를 보여준다.

Age

컨피그맵 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

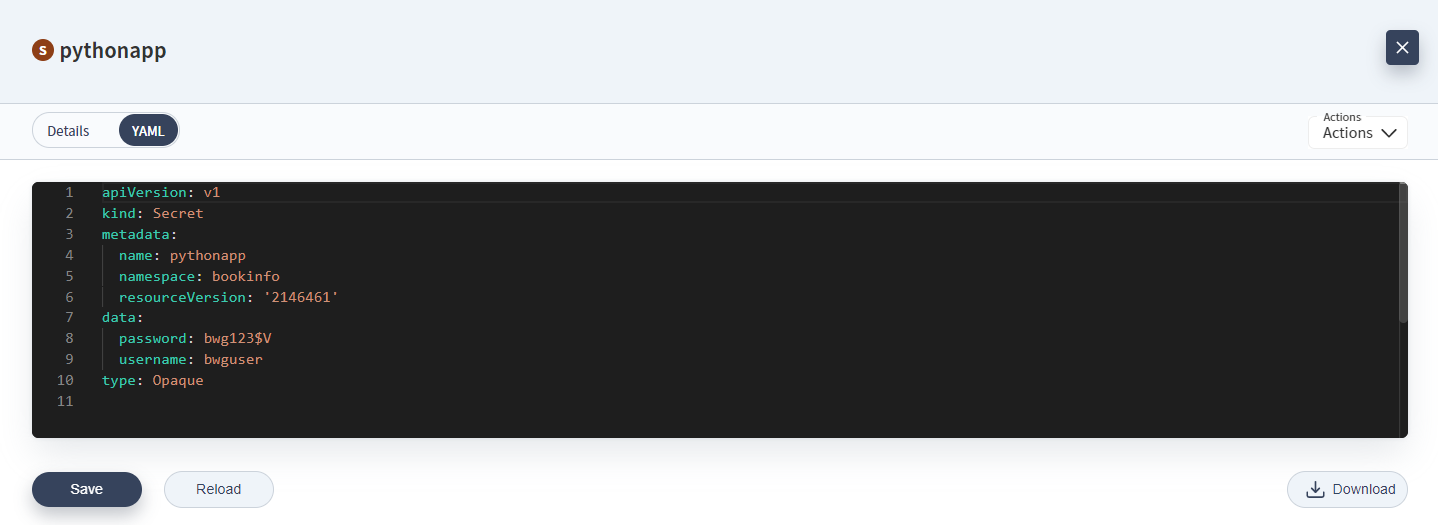

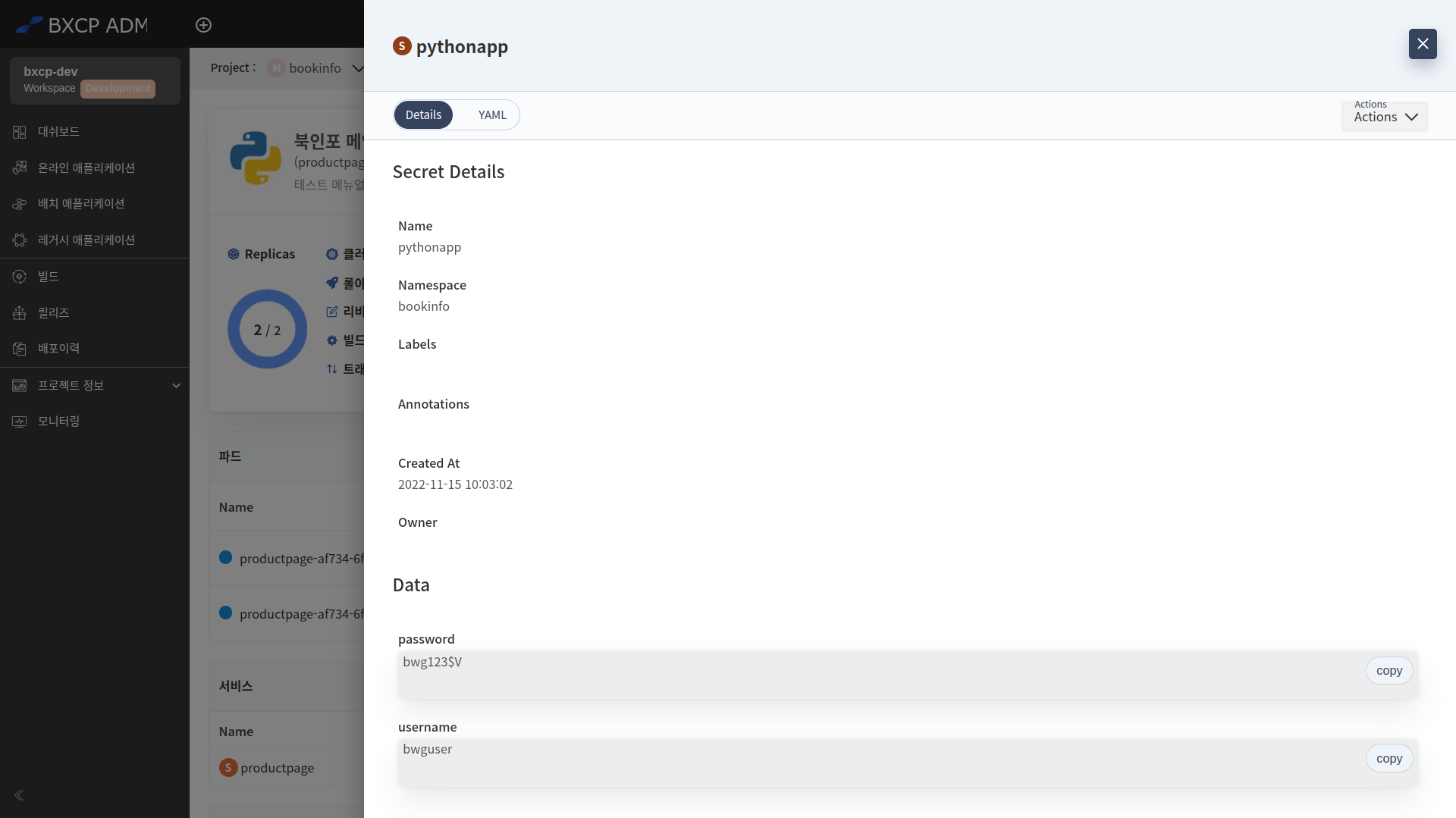

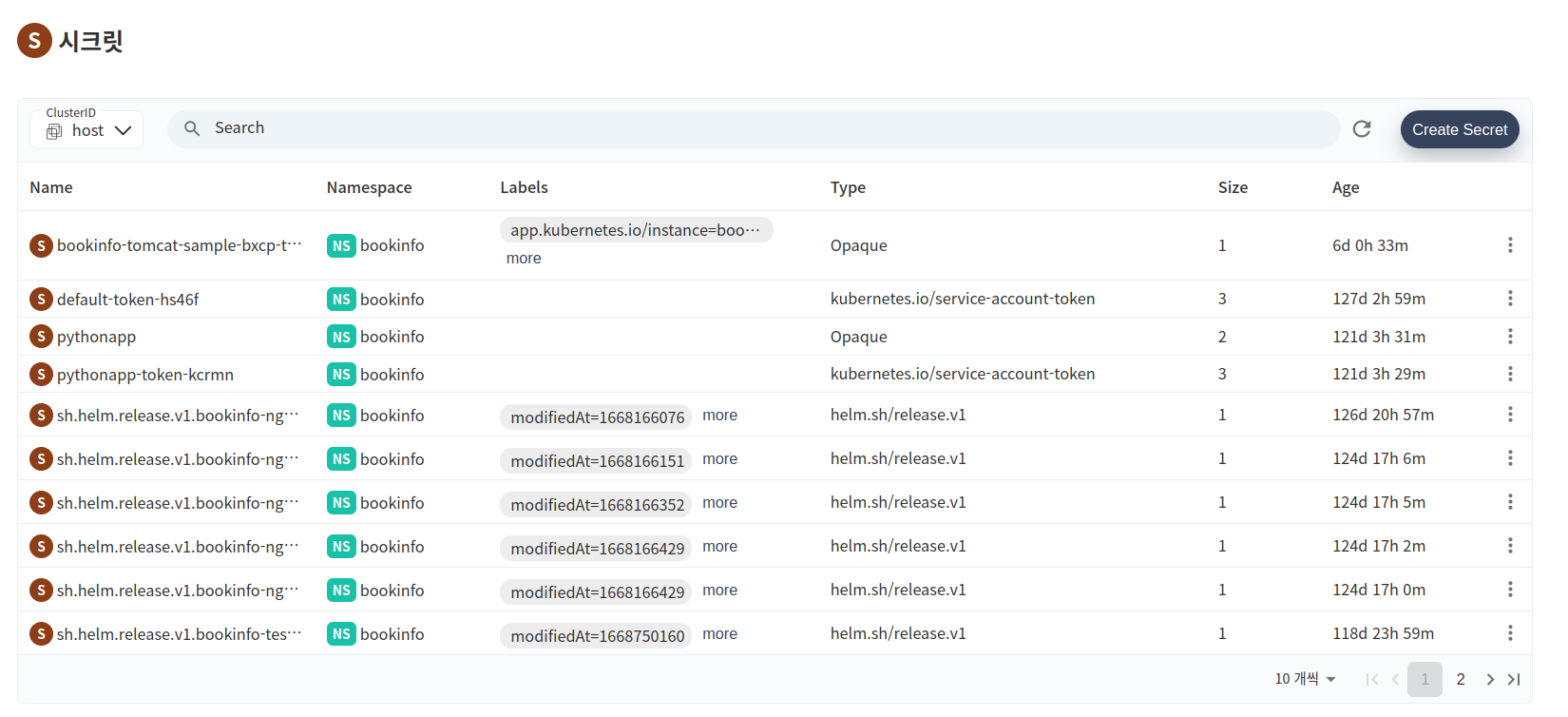

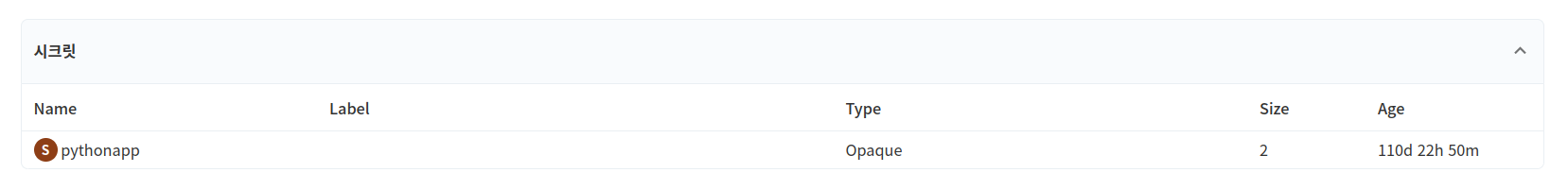

Name

시크릿 리소스의 이름이다.

Namespace

시크릿 리소스의 네임스페이스이다.

Labels

시크릿 리소스의 레이블이다.

Type

시크릿 리소스에 유형을 의미한다. 쿠버네티스에서 사전 정의된 유형과(빌트인이라 칭함) 사용자 정의 유형이 있다. 빌트인 타입은 Opaque, kubernetes.io/service-account-token, kubernetes.io/basic-auth 등에 종류가 있다.

Size

시크릿 리소스에 정의된 키-값 쌍 갯수를 보여준다.

Age

시크릿 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

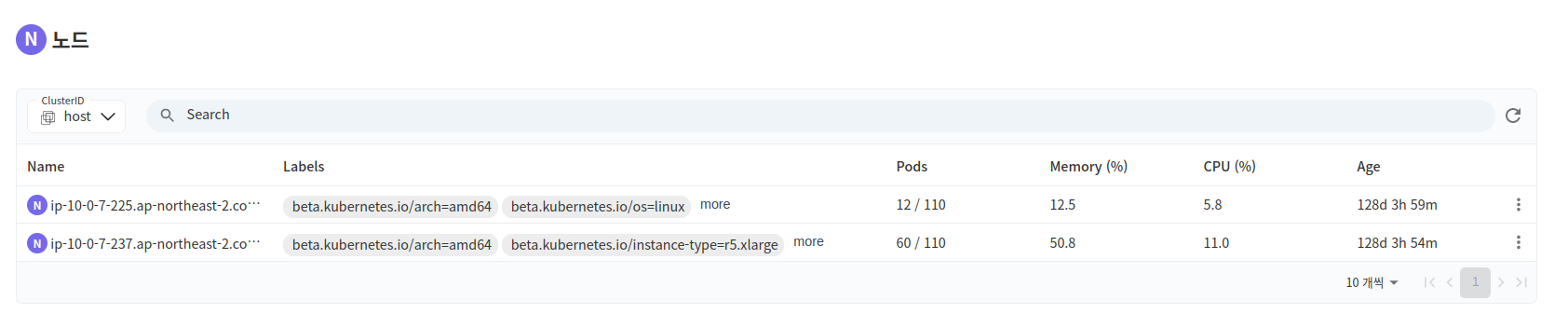

Name

노드 리소스의 이름이다.

Labels

노드 리소스의 레이블이다.

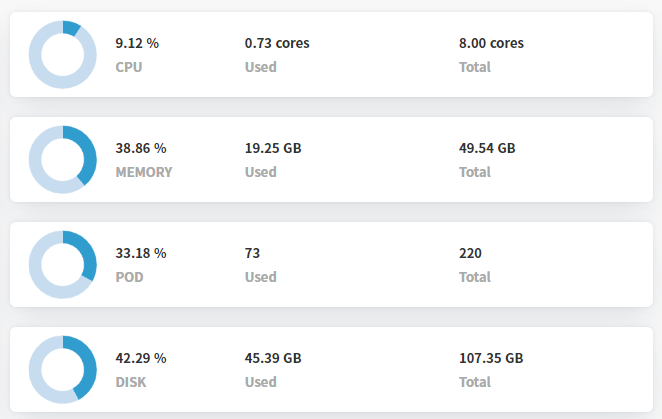

Pods

가용한 파드 갯수/전체 파드 갯수 나타낸다.

Memory

노드 리소스 기준으로 사용 중인 메모리의 백분률이다.

CPU

노드 리소스 기준으로 사용 중인 CPU의 백분률이다.

Age

노드 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

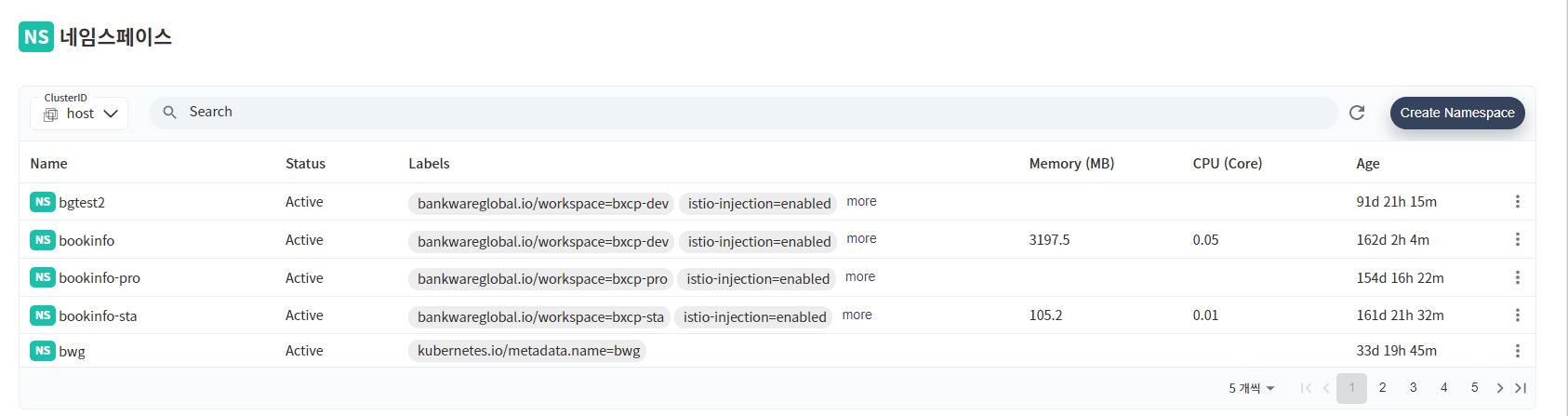

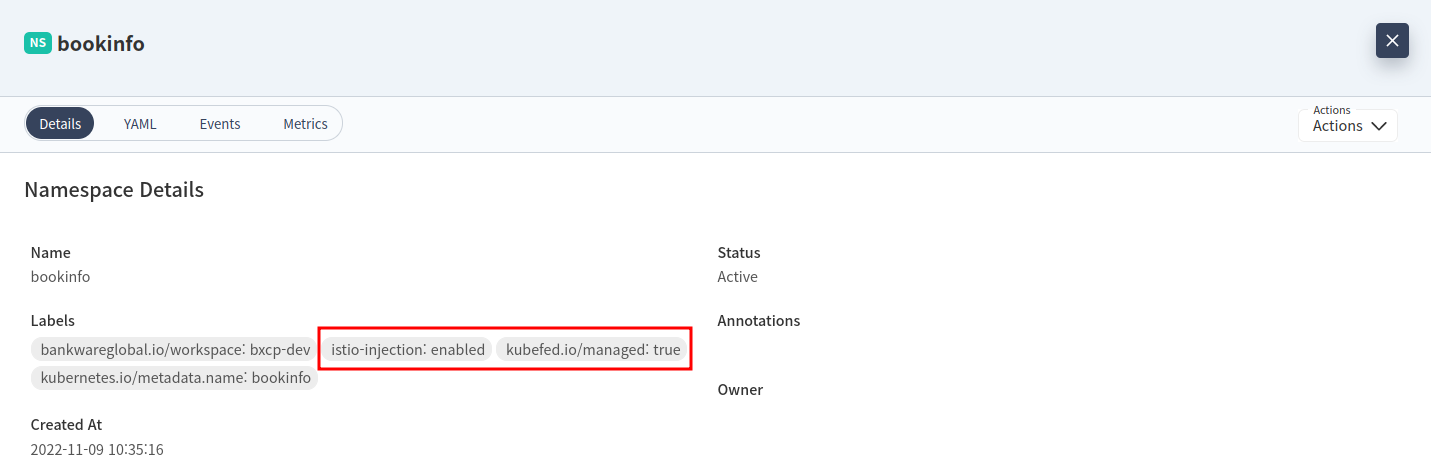

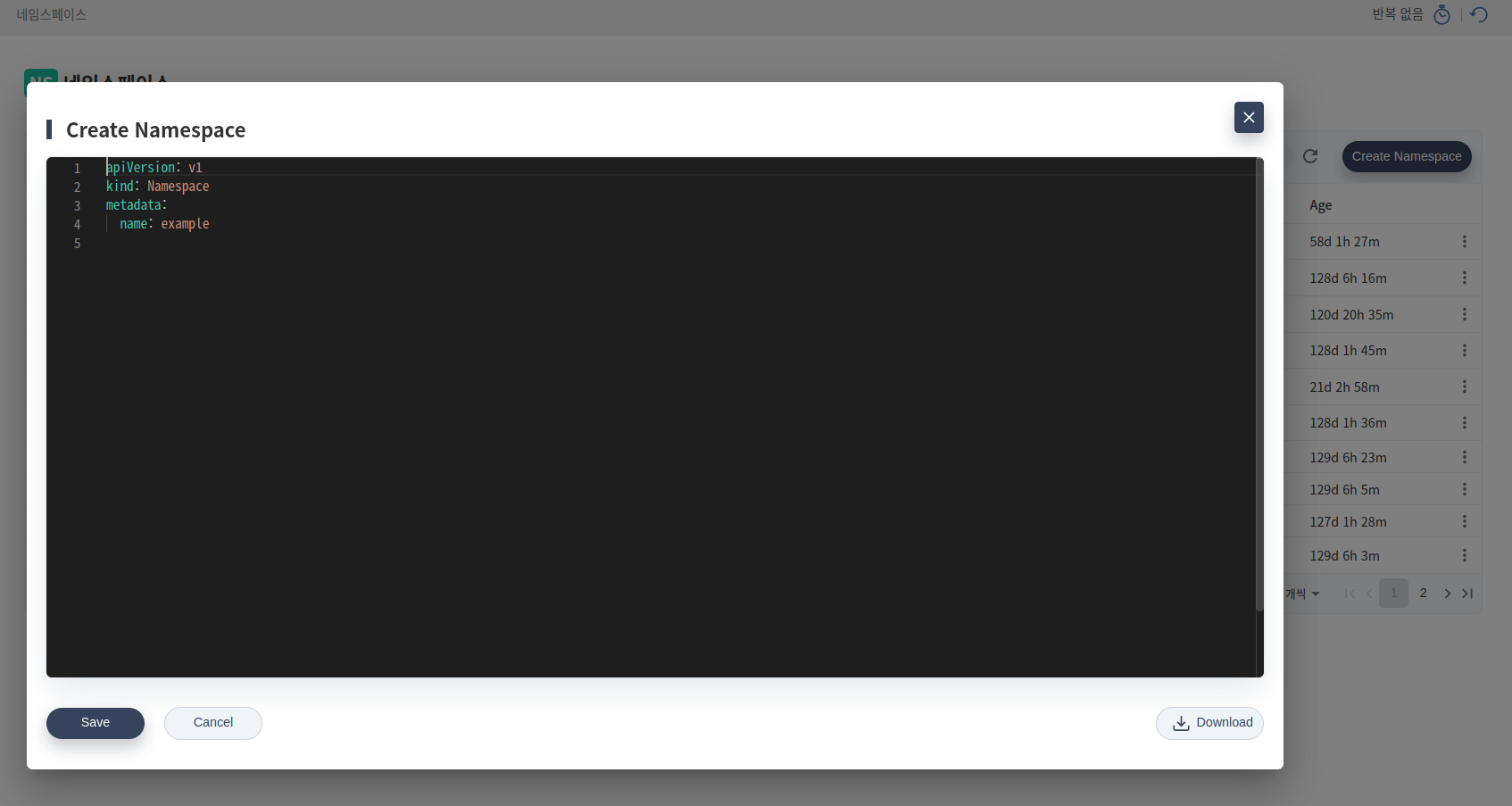

Name

네임스페이스 리소스의 이름이다.

Status

네임스페이스 리소스의 상태이다.

Labels

네임스페이스 리소스의 레이블이다.

Memory(MB)

네임스페이스 범위를 기준으로 사용 중인 메모리이다.

CPU(Core)

네임스페이스 범위를 기준으로 사용 중인 CPU이다.

Age

네임스페이스 리소스가 생성된 이후 현재까지의 경과 시간을 나타낸다.

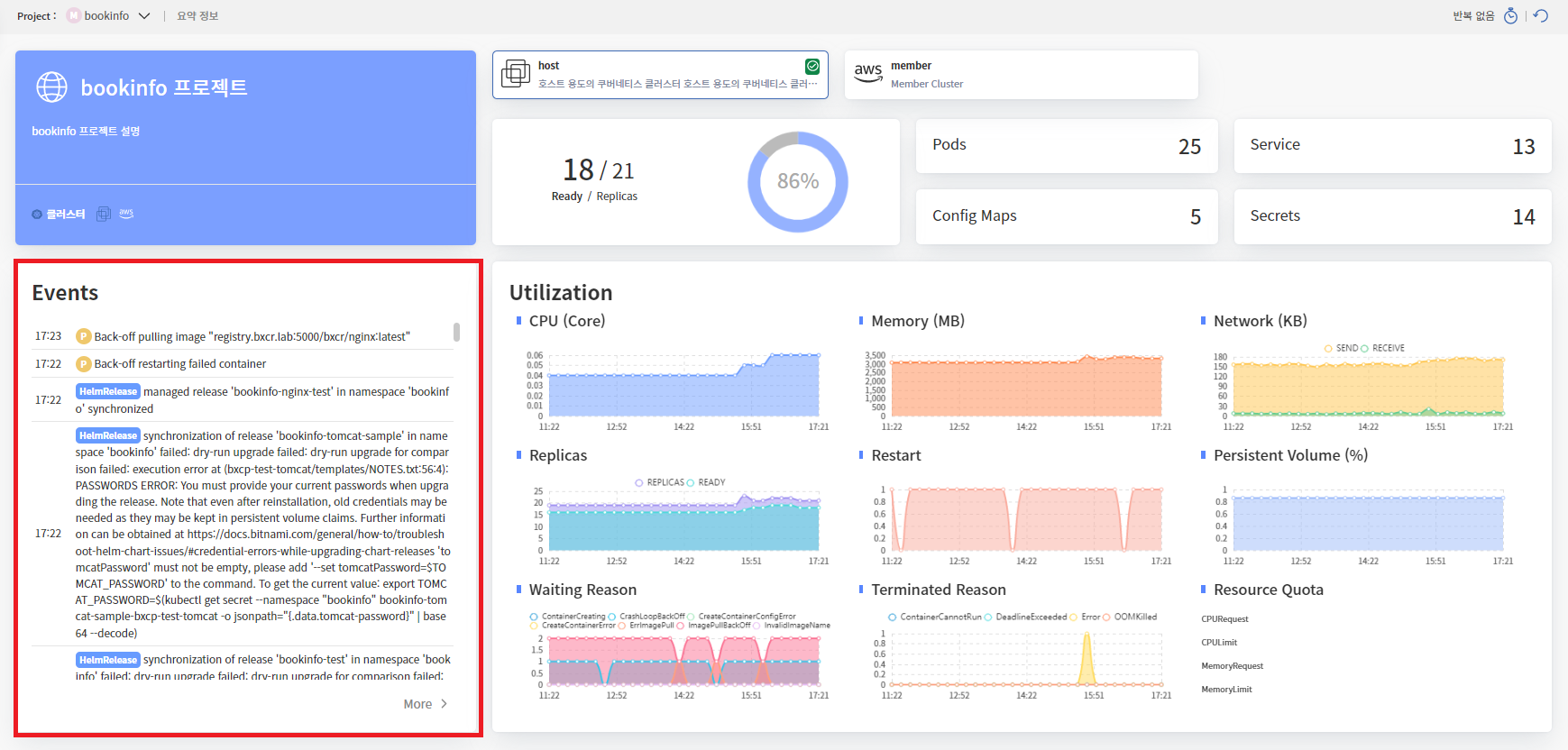

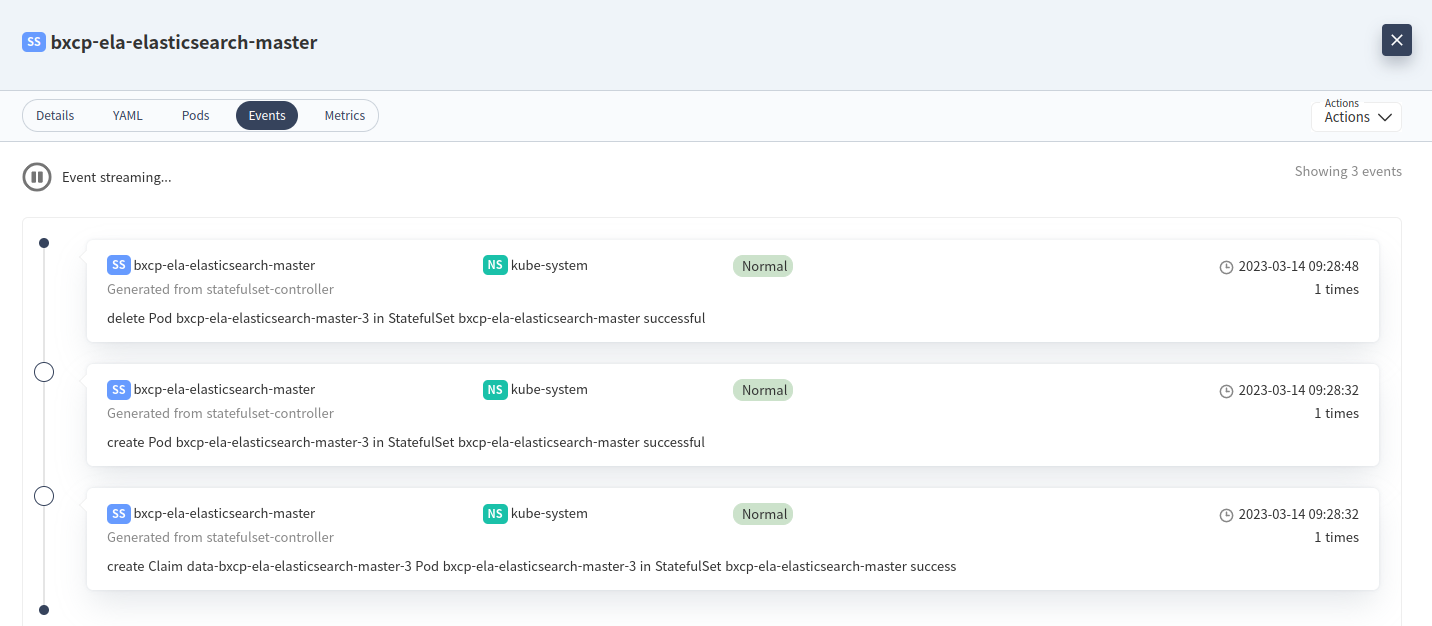

Name

리소스 이름을 기준으로 그 왼쪽은 해당 리소스 종류를 의미하는 이니셜 아이콘이 제공된다. 그 아래는 이벤트가 발생한 구체적인 파드의 이름과 이벤트 메시지가 차례로 제공된다.

Namespace

이벤트가 발생한 리소스의 Namespace가 표시된다.

Status

해당 이벤트의 상태를 보여준다.

생성/수정일시

이벤트가 생성/수정 된 날짜가 보여지며 그 아래에는 특정 기간동안 발생한 이벤트 횟수가 제공된다.

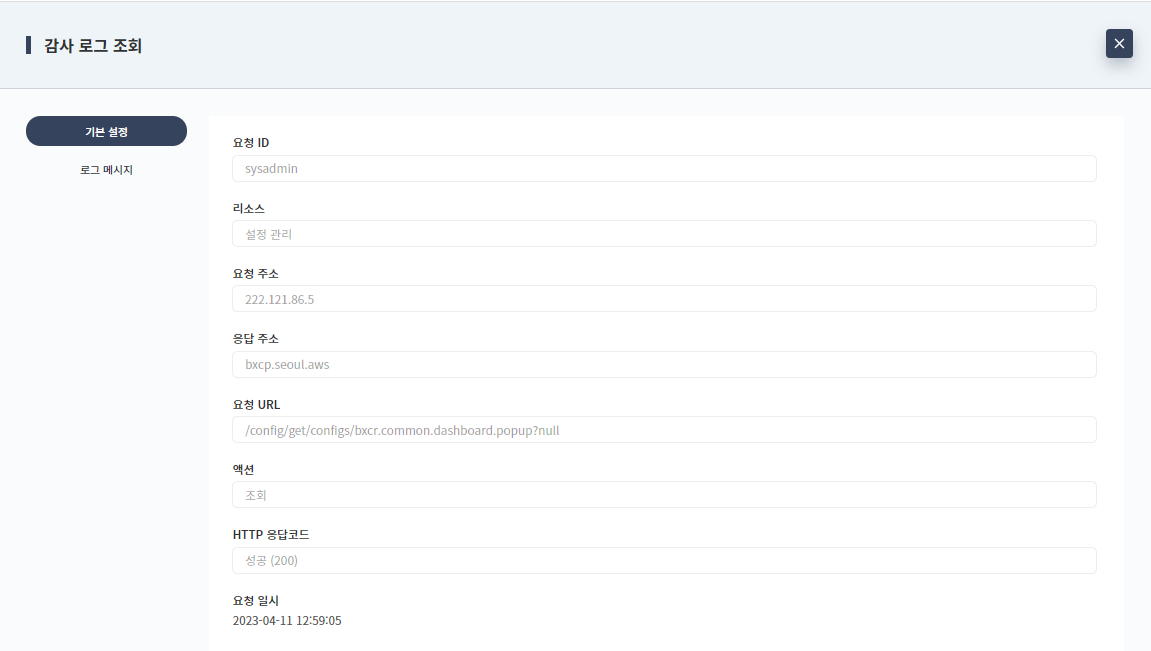

이니셜 아이콘

이니셜 아이콘은 요청 ID의 첫 글자를 따서 만든 아이콘이다.

요청 ID

ADM 화면 및 API를 요청한 사용자 ID이다.

요청 주소

ADM 화면 및 API를 요청한 IP 주소이다.

액션

화면 및 API 요청에 대한 액션 유형이다. 조회, 수정, 패치, 생성, 삭제 5가지 액션 유형을 보여준다.

리소스

액션에 관련된 ADM 화면 및 메뉴 명을 보여준다. 화면을 통한 처리가 아니면 공백으로 보여준다.

HTTP 응답코드

액션 처리에 대한 결과를 HTTP 응답 코드로 보여준다

요청 일시

ADM 화면 및 API를 요청한 날짜와 시간을 보여준다.

이니셜 아이콘

이니셜 아이콘은 요청 ID의 첫 글자를 따서 만든 아이콘이다.

요청 ID

에러가 발생된 ADM 화면 및 API를 요청한 사용자 ID이다.

요청 주소

에러가 발생된 ADM 화면 및 API를 요청한 IP 주소이다.

액션

에러가 발생된 화면 및 API 요청에 대한 액션 유형이다. 조회, 수정, 패치, 생성, 삭제 5가지 액션 유형을 보여준다.

리소스

에러가 발생한 액션에 관련된 ADM 화면 및 메뉴 명을 보여준다. 화면을 통한 처리가 아니면 공백으로 보여준다.

HTTP 응답코드

액션 처리에 대한 실패 결과를 HTTP 응답 코드로 보여준다

요청 일시

에러가 발생된 ADM 화면 및 API를 요청한 날짜와 시간을 보여준다.

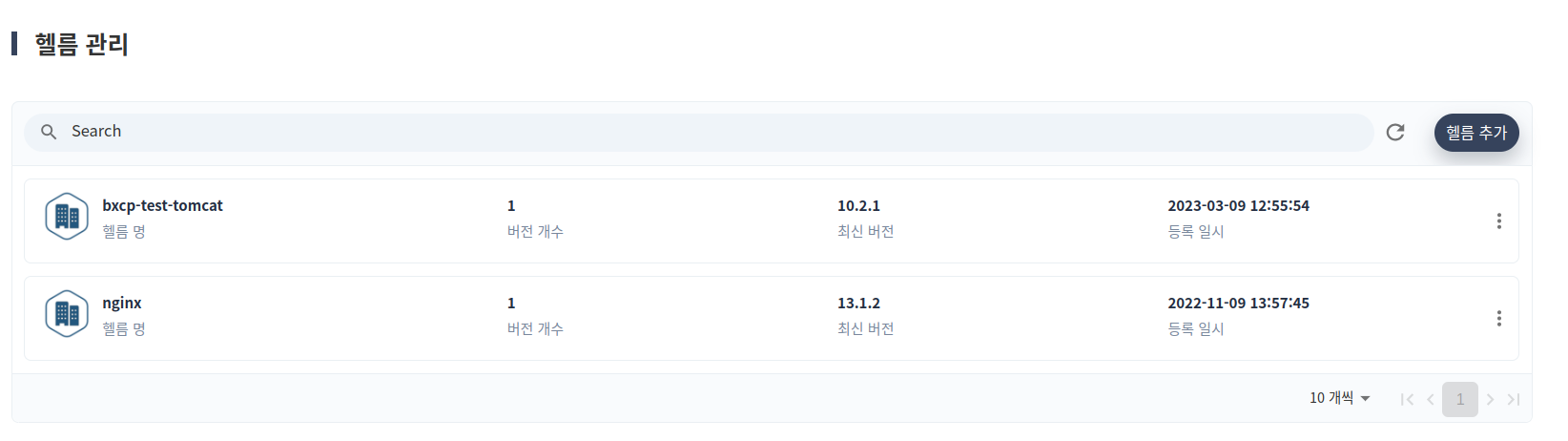

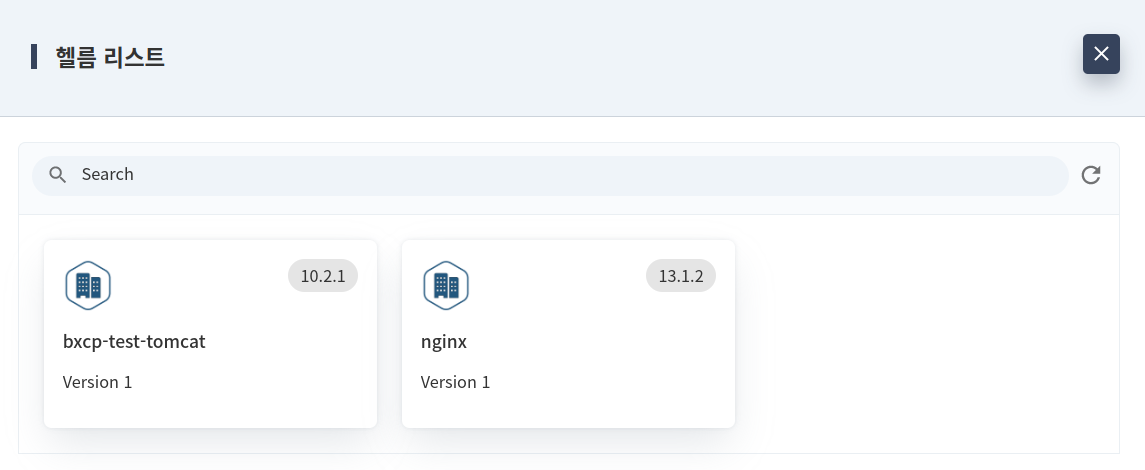

헬름 명

헬름 차트에 이름이다.

버전 개수

헬름 차트 기준으로 등록된 버전의 개수이다.

최신 버전

등록된 버전 중 가장 최신 버전을 표시한다.

등록 일시

등록된 일시이다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 헬름 차트 삭제 기능을 수행할 수 있다.

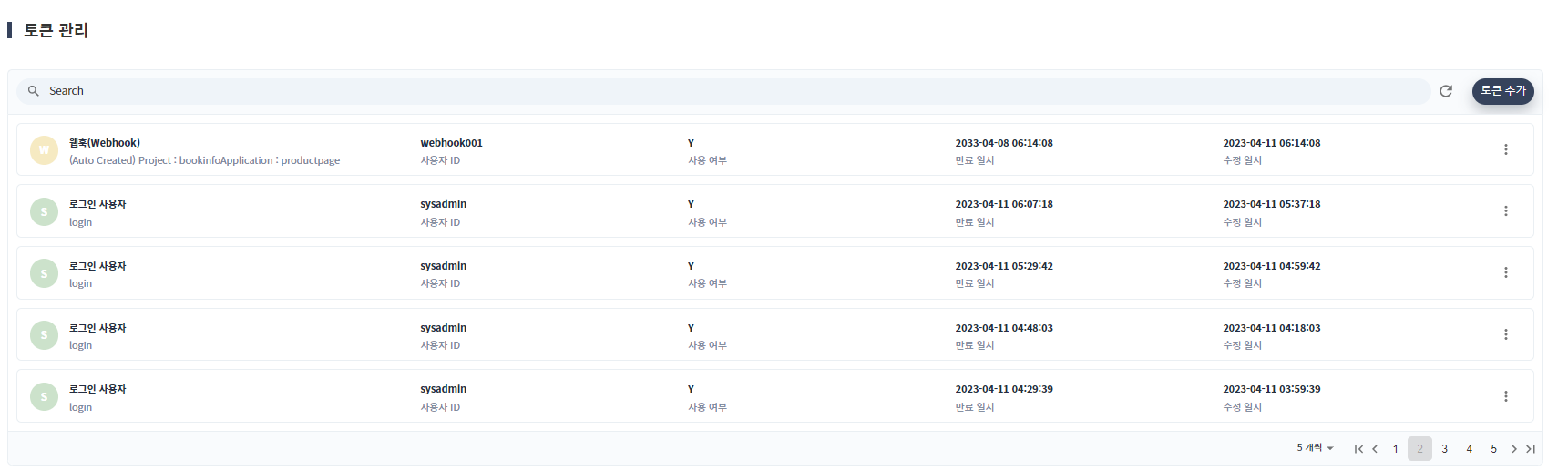

토큰 타입

토큰의 용도를 알려준다. 로그인 사용자, 웹훅(Webhook), 서드파티(Third Party), 포털 관리자 4개의 타입이 있다.

사용자 ID

토큰을 사용하는 사용자의 ID이다. 사용자 ID의 부여된 역할에 따라 토큰의 사용 권한이 달라진다.

사용 여부

현재 토큰을 사용하고 있는지 파악 할 수 있다. 토큰을 비활성화 시 N으로 보여진다.

만료 일시

토근 기한이 만료되는 날짜와 시간을 보여준다. 만료 일시 전까지만 토큰이 유효하다.

수정 일시

토큰을 발급 받거나 수정한 날짜와 시간이다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 토큰 변경 및 비활성화 기능을 수행할 수 있다.

사용자 ID

토큰을 사용하는 사용자의 ID를 선택할 수 있다. 사용자 ID의 부여된 역할에 따라 토큰의 사용 권한이 달라진다. 필수 입력값이다.

만료 일시

토큰의 사용기한을 선택할 수 있다. 무제한 버튼 클릭 시 만료 기한이 없는 토큰이 만들어진다. 기간 제한 버튼 클릭 시 분, 시, 일을 선택하여 토큰 사용 기간을 정할 수 있다. 필수 입력값이다.

토큰 설명

토큰 용도와 같은 간단한 설명을 적는다.

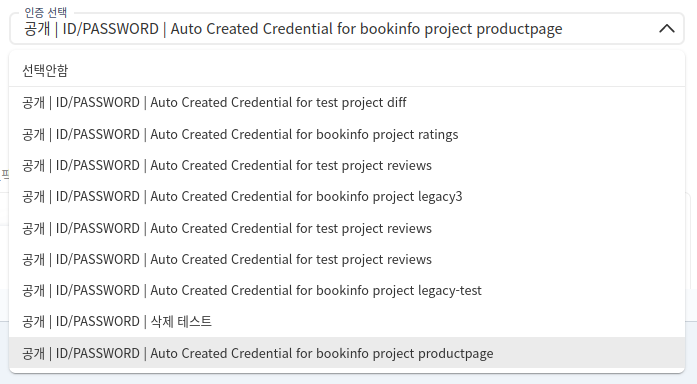

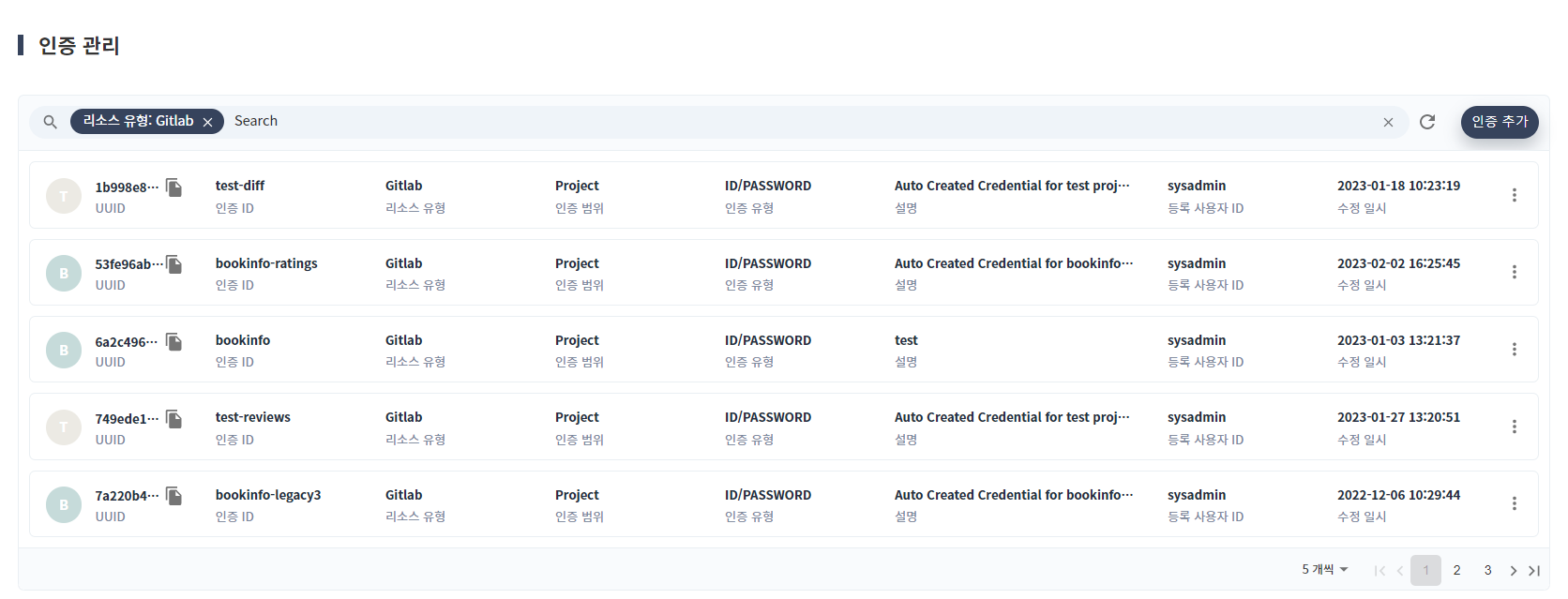

UUID

인증 데이터의 UUID 정보이다.

인증 ID

인증 데이터의 구별할 수 있는 ID 정보이다.

리소스 유형

배포 리소스의 유형을 의미한다.

인증 범위

인증 데이터를 사용할 범위를 의미한다.

설명

인증 데이터에 대한 설명이다.

등록 사용자 ID

인증 데이터를 등록한 사용자의 ID이다.

수정 일시

인증 데이터를 수정한 일시이다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 인증 변경 및 삭제 기능을 수행할 수 있다.

인증 ID

고유한 인증 ID를 의미한다.

리소스 유형

리소스 유형은 인증할 타켓 컴포넌트를 의미한다.

인증 설명

관리자의 편의를 위하여 인증의 설명을 입력할 수 있다.

인증 범위

인증 유형

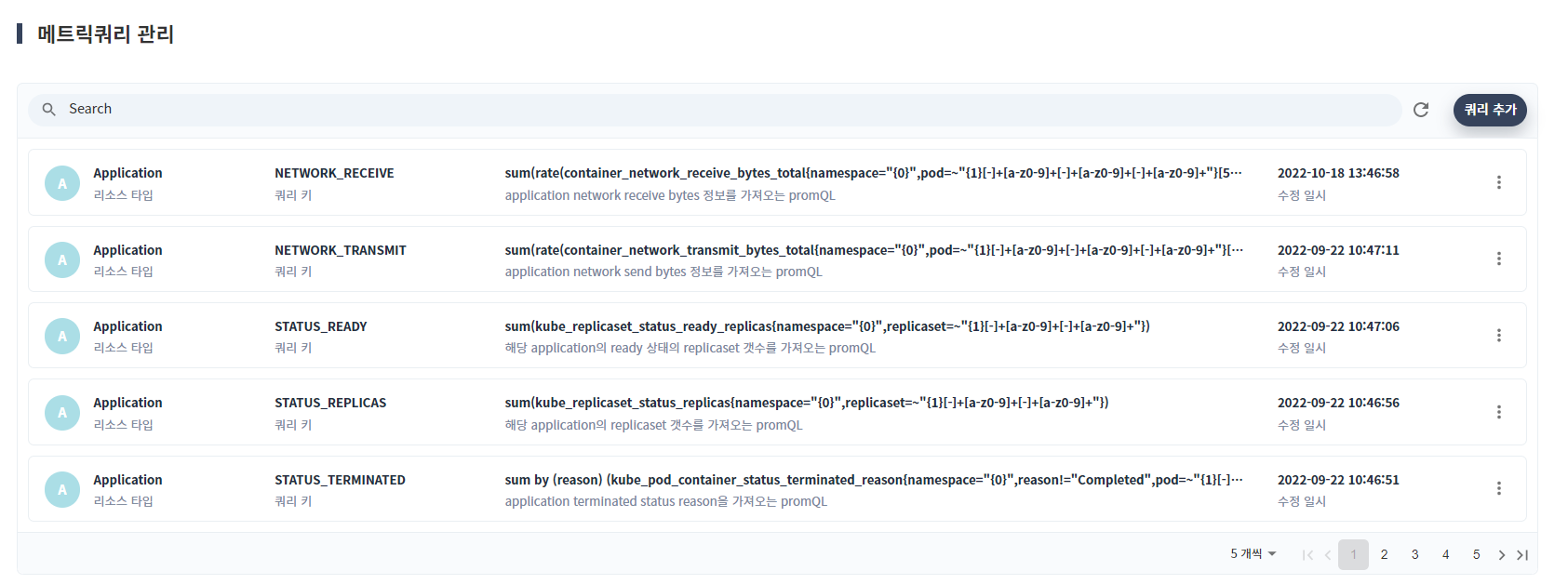

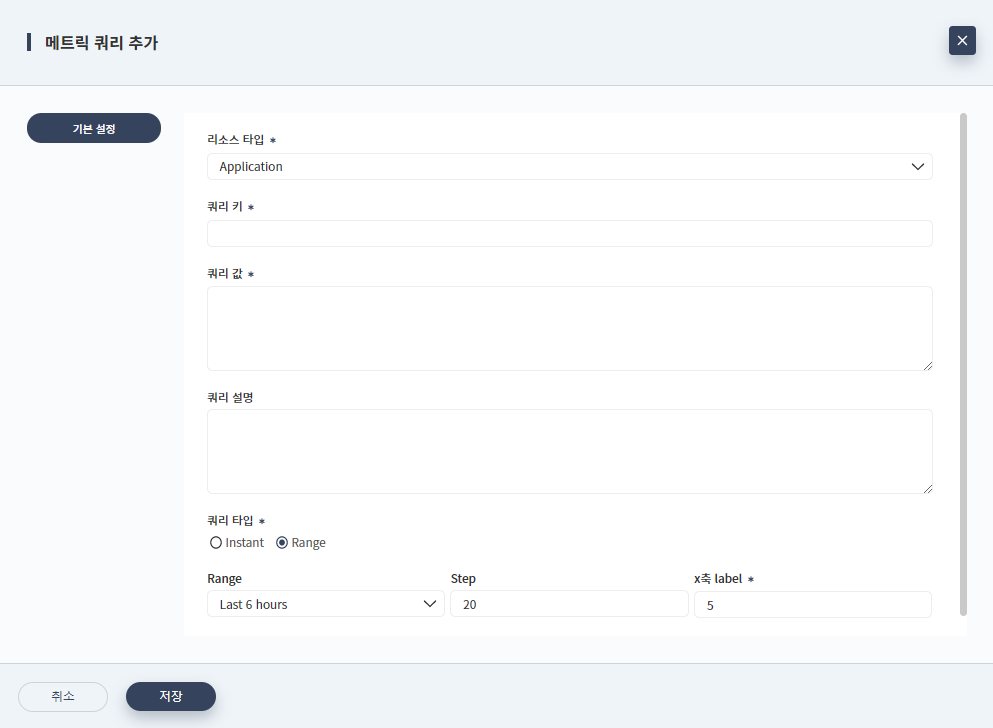

리소스 타입

리소스 타입에 따라 Prometheus에서 가져오는 쿠버네티스 리소스의 메트릭 데이터가 달라진다. 각 메트릭 화면에 따라 필요한 리소스 타입이 달라진다.

쿼리 키

쿼리 키는 메트릭 쿼리를 구분하는 키이다. 같은 리소스 타입에서 쿼리 키는 고유해야 한다.

쿼리 값 및 설명

윗줄은 사용되는 쿼리 값이다. 아랫줄은 쿼리에 대한 간단한 설명이다.

수정 일시

메트릭 쿼리가 등록되거나 최종 수정된 날짜와 시간이다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 메트릭 쿼리를 변경하거나 삭제할 수 있다.

리소스 타입

리소스 타입에 따라 Prometheus에서 가져오는 쿠버네티스 리소스의 메트릭 데이터가 달라진다. 각 메트릭 화면에 따라 필요한 리소스 타입이 달라진다. 드롭 박스 항목 내에서 선택한다. 필수 입력값이다.

쿼리 키

쿼리 키는 메트릭 쿼리를 구분하는 키이다. 같은 리소스 타입에서 쿼리 키는 고유해야 한다. 대문자로 입력한다. 필수 입력값이다.

쿼리 값

Prometheus에서 메트릭 데이터를 가져올 수 있는 쿼리를 입력한다. 쿼리에서 필요한 매개변수는 '{숫자}'의 형식으로 입력한다. 필수 입력값이다.

쿼리 설명

간단한 쿼리에 대한 설명을 입력한다.

쿼리 타입

메트릭 쿼리의 종류를 선택할 수 있다. Instant 쿼리는 시계열에 대한 단일 샘플을 가져온다. 메트릭 쿼리를 질의하는 시간에 대한 하나의 데이터만 가져온다. Range 쿼리는 시계열에 대한 시간 경과에 따른 데이터 범위를 가져온다. 질의하는 기간에 따른 메트릭 데이터 세트를 가져온다. 필수 입력값이다.

Range

쿼리타입을 Range로 선택 시 활성화 된다. 지난 메트릭 데이터를 가져올 기간을 설정한다.

Step

쿼리 타입을 Range로 선택 시 활성화 된다. Range 항목에서 정한 기간 중에서 가져 올 메트릭 데이터의 갯수를 설정한다.

x축 label

BXCP ADM의 메트릭 그래프에서 보여줄 시간 x축의 갯수를 설정한다.

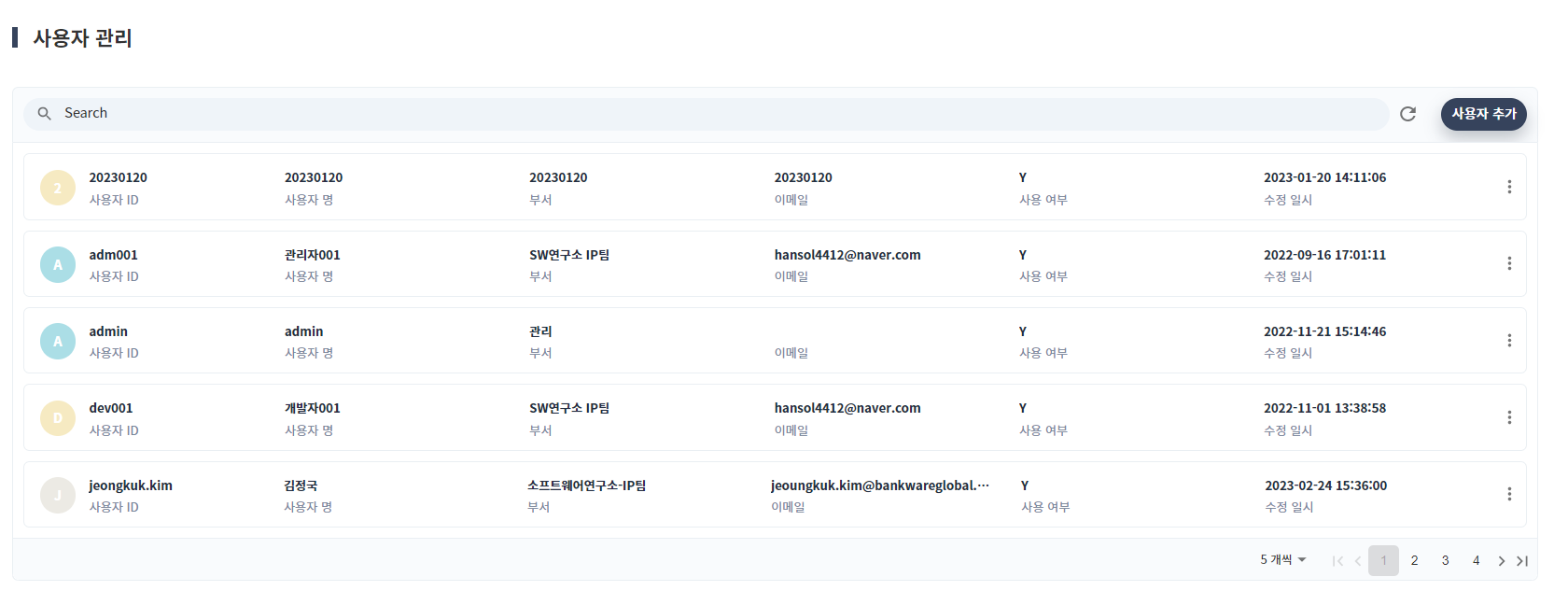

사용자 ID

BXCP ADM 로그인에 이용하는 ID이다.

사용자 명

사용자의 이름이다.

부서

사용자가 속한 부서이다.

이메일

사용자에 이메일 주소이다.

사용 여부

사용자 정보가 가용한 상태인지 여부이다.

수정 일시

사용자 데이터 수정 일시이다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 사용자 변경 및 삭제 기능을 수행할 수 있다.

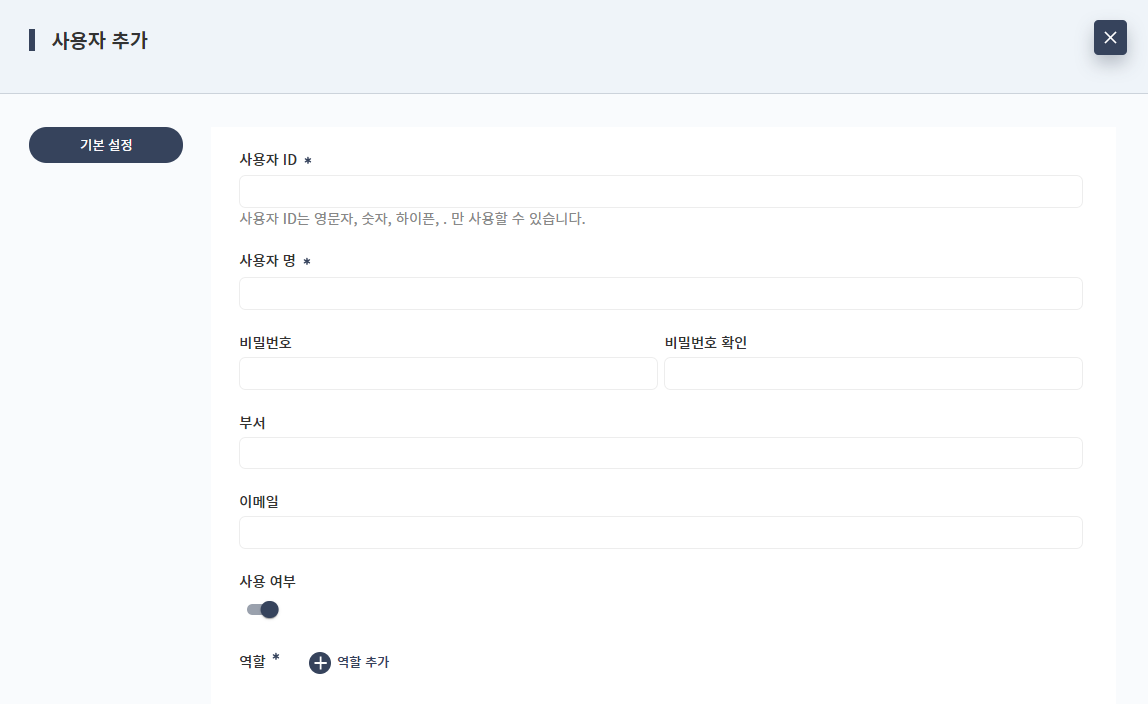

사용자 ID

고유한 사용자 ID로 영문자, 숫자, 하이픈, . 만 사용할 수 있다.

사용자 명

사용자 이름으로 한글 등 다양한 데이터로 입력이 가능하다.

비밀번호

로그인 시 사용되는 비밀번호이다.

부서

사용자 분류를 위한 편의 기능으로 사용자를 부서별로 나눌 수 있다.

이메일

승인과 같은 알림을 받기 위한 이메일 정보.

사용 여부

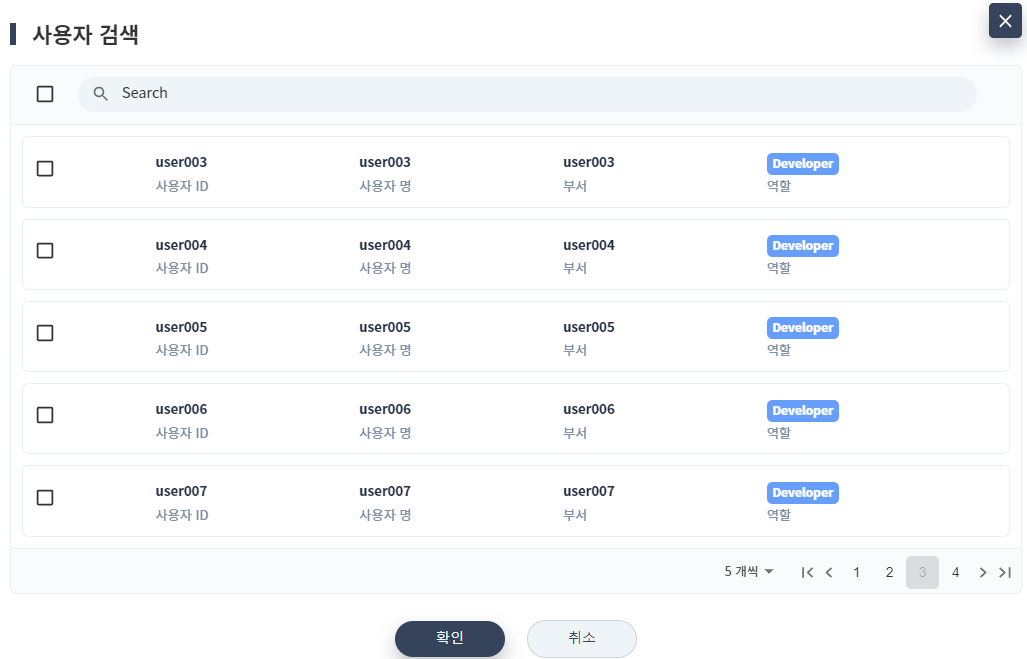

클러스터 설정 혹은 프로젝트 설정에서 사용자 추가 시 조회 여부를 결정한다.

역할

해당 사용자가 가지는 역할을 1개 이상 지정할 수 있다. 이 역할 정보는 BXCP ADM에서 메뉴, 권한에 관한 데이터이기 때문에 설정에 유의해야 한다.

[그림 3.141] 사용자 관리 추가 - 기본 설정 - 역할 추가

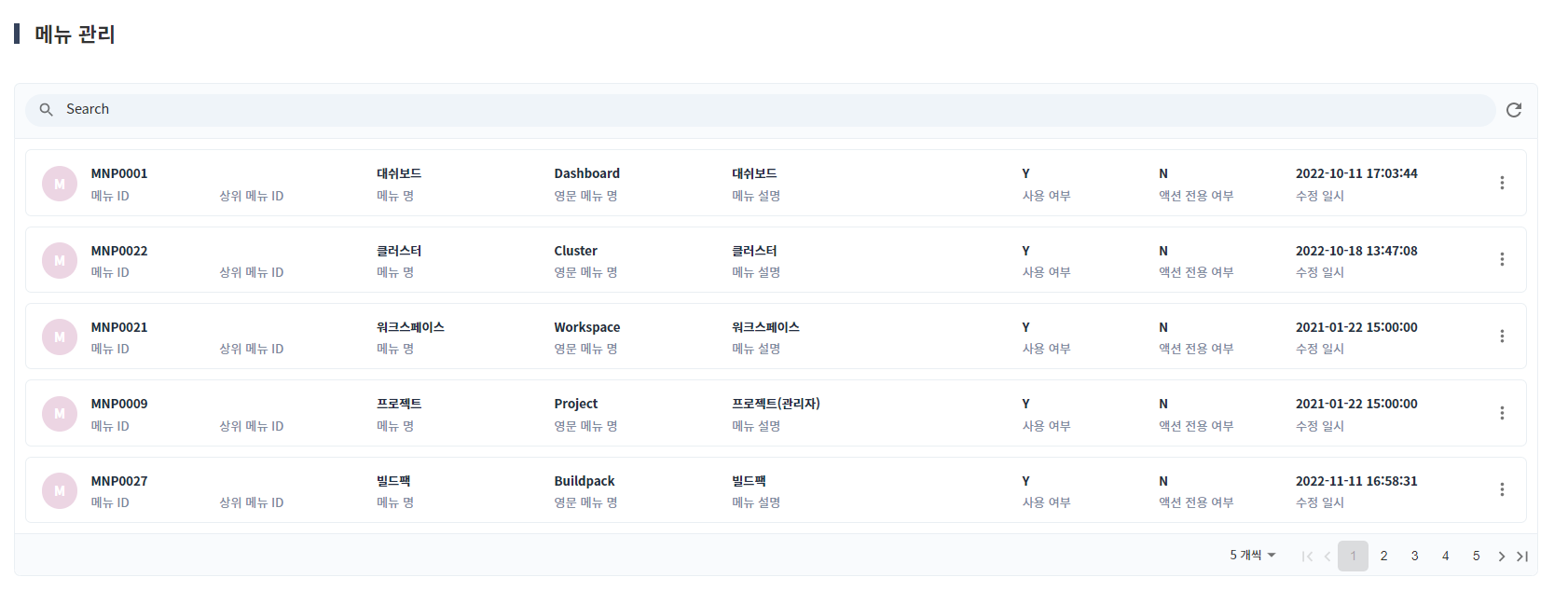

메뉴 ID

BXCP ADM에서 관리하는 메뉴의 ID이다.

상위 메뉴 ID

메뉴 ID를 포함하는 메뉴의 ID를 의미하며, 조회된 데이터에 상위 메뉴 ID 항목에 값이 비어있으면 단독으로 사이드바 메뉴 영역에서 바로 보이는 메뉴이다. 상위 메뉴는 BXCP ADM에서 루트 메뉴라고도 한다.

메뉴 명

한글로 표기한 메뉴의 이름을 의미한다.

영문 메뉴 명

영문으로 표기한 메뉴의 이름을 의미한다.

메뉴 설명

메뉴에 대한 간략한 설명을 보여준다.

사용 여부

역할에 메뉴 할당 시 조회 여부를 결정한다.

액션 전용 여부

액션 전용인지 여부를 확인한다.

수정 일시

메뉴 데이터의 최종 수정 일시를 나타낸다.

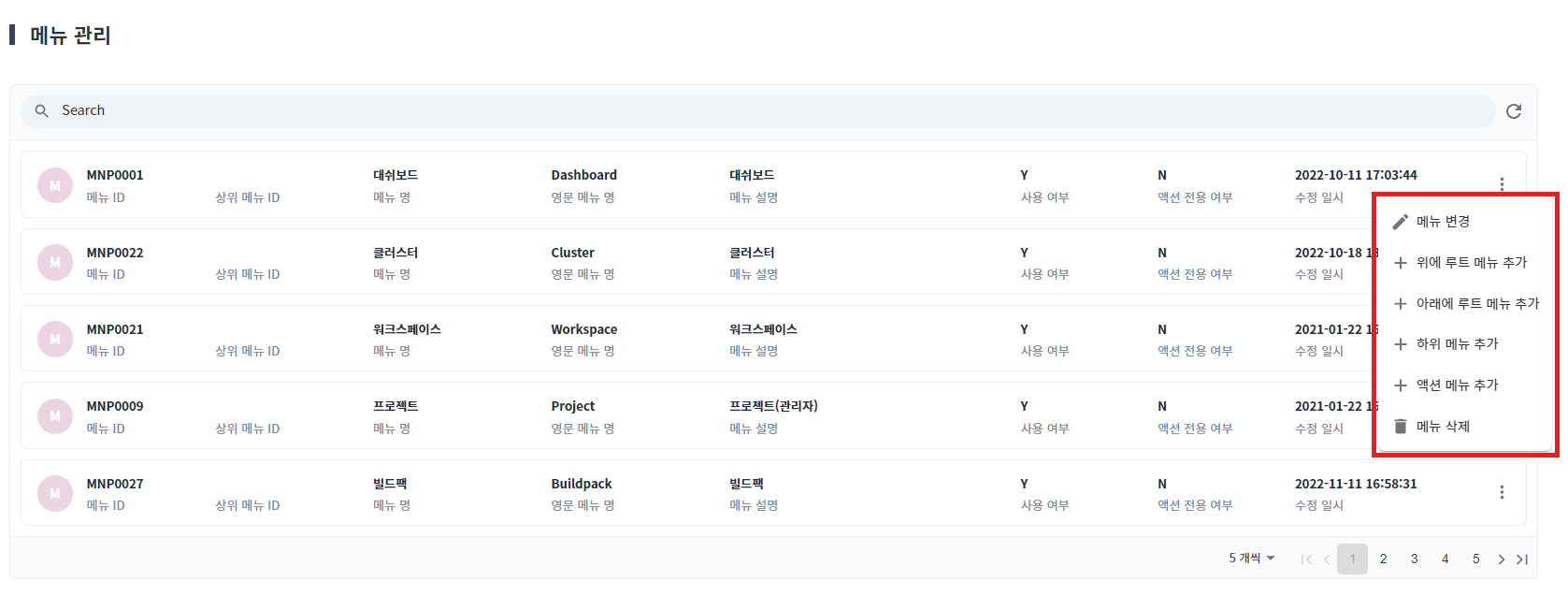

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 메뉴 변경, 삭제 그리고 선택된 위치에 따른 메뉴 추가 기능을 수행할 수 있다.

메뉴 변경

행 기준의 메뉴 정보를 변경하는 팝업을 열어주는 메뉴이다.

위에 루트 메뉴 추가

행 기준으로 위에 상위(루트) 메뉴를 추가하는 팝업을 열어주는 메뉴이다.

아래에 루트 메뉴 추가

행 기준으로 아래에 하위(루트) 메뉴를 추가하는 팝업을 열어주는 메뉴이다.

하위 메뉴 추가

상위 메뉴를 펼칠 때 보이는 하위 메뉴를 추가하는 팝업을 열어주는 메뉴이다.

액션 메뉴 추가

해당 메뉴에서 사용하는 액션 메뉴를 추가하는 팝업을 열어주는 메뉴이다.

메뉴 삭제

행 기준의 메뉴를 삭제처리 한다.

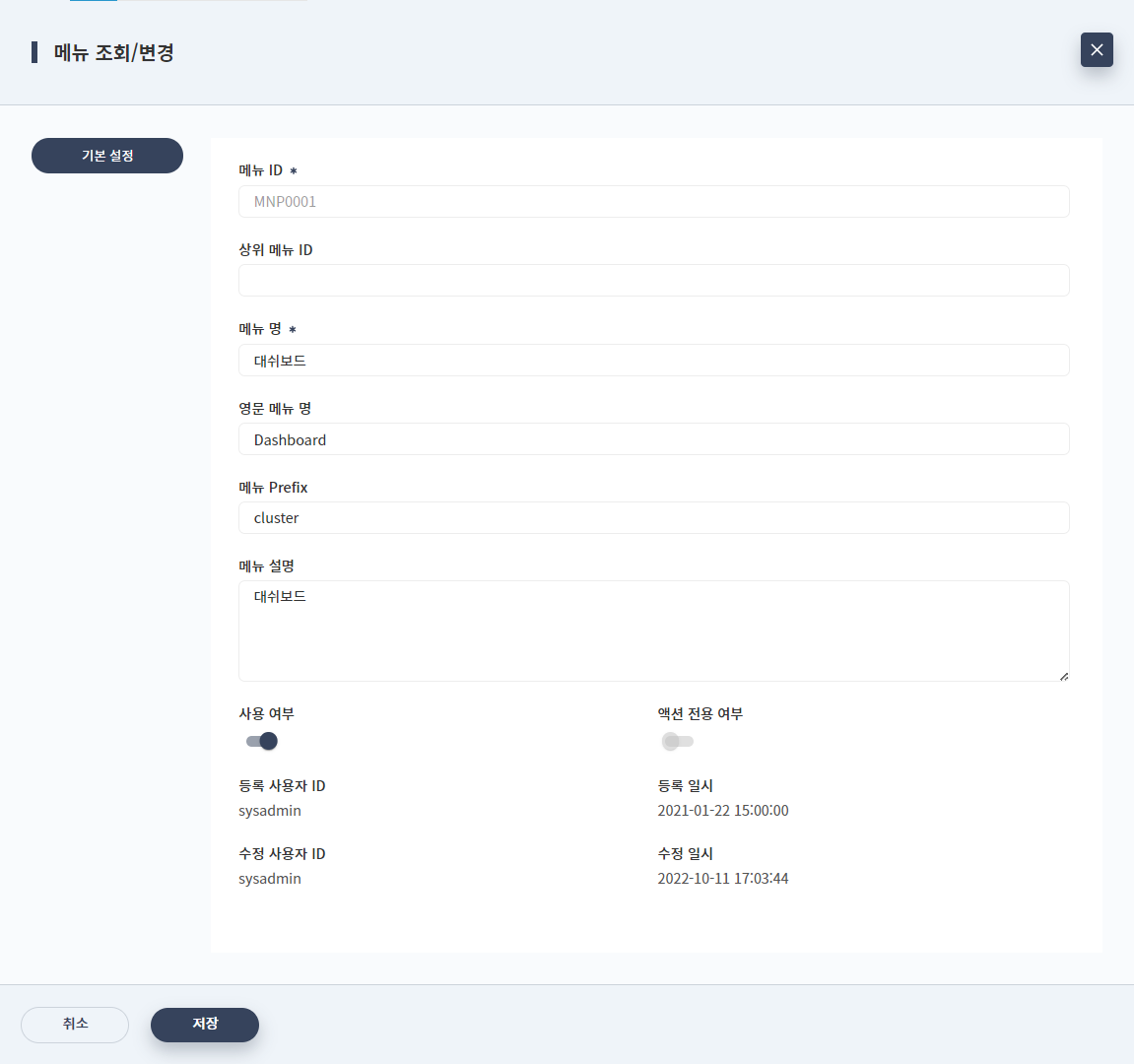

메뉴 변경

행 기준의 메뉴 정보를 변경하는 팝업을 열어주는 메뉴이다.

하위 메뉴 추가

상위 메뉴를 펼칠때 보이는 하위 메뉴를 추가하는 팝업을 열어주는 메뉴이다.

액션 메뉴 추가

해당 메뉴에서 사용하는 액션 메뉴를 추가하는 팝업을 열어주는 메뉴이다.

메뉴 삭제

행 기준의 메뉴를 삭제처리 한다.

메뉴 ID

고유한 메뉴 ID로 자동 채번되어 입력된다.

상위 메뉴 ID

하위 메뉴의 경우 자신의 상위 메뉴 정보가 필요하다. 상위 메뉴 ID는 자동으로 채워진다.

메뉴 명

화면에 보여질 메뉴 이름

메뉴 Prefix

메뉴 Prefix 속성은 아주 중요한 속성이다. 해당 메뉴에 대한 화면이 이미 사용되고 있는 상태에서는 메뉴 Prefix의 값을 변경하면 오류가 발생할 수 있으니 변경하지 않는다. 이 값은 BXCP ADM 프론트엔드와 백엔드 간에 REST 통신에 이용하는 값이다.

메뉴 설명

관리자의 편의를 위하여 메뉴의 설명을 입력할 수 있다.

사용 여부

역할 관리에서 해당 메뉴를 활성화하여 보일지 여부를 결정한다.

액션 전용 여부

별도의 화면 없이, REST 통신만을 위한 메뉴이다. 사용자 권한 설정에서 액션 권한으로 사용되며, 메뉴 추가 시 선택한 액션 버튼에 따라 자동으로 설정된다.

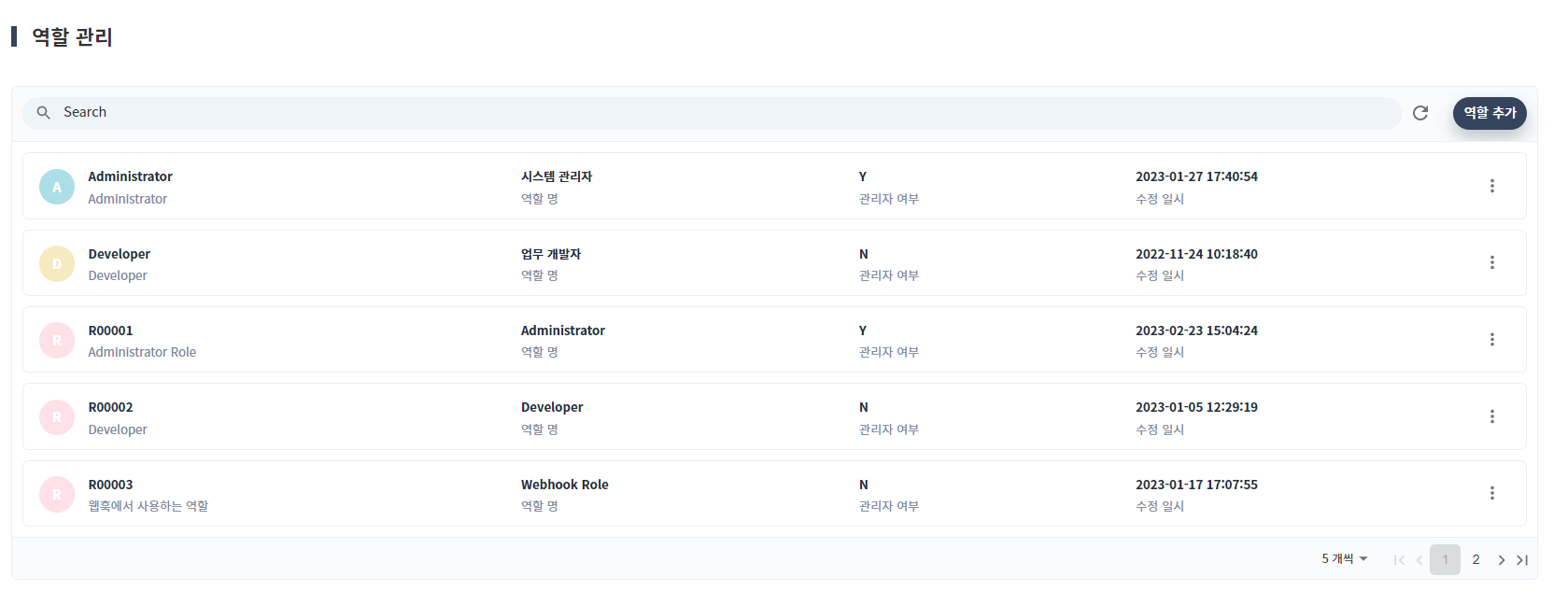

역할 ID

고유한 역할 ID로이다. 최대 63문자까지 입력할 수 있고, 소문자 영어, 숫자, 하이픈(-)만 사용이 가능하다. 단 영숫자로 시작하여 영숫자로 끝나야 한다.

역할 명

역할 이름으로 한글 등 다양한 데이터로 입력이 가능하다.

역할 설명

관리자의 편의를 위하여 역할의 설명을 입력할 수 있다.

관리자 여부

admin 권한을 설정할 수 있다.

아이콘

Workbench에서 역할을 수정 시 보여주는 아이콘을 설정할 수 있다.

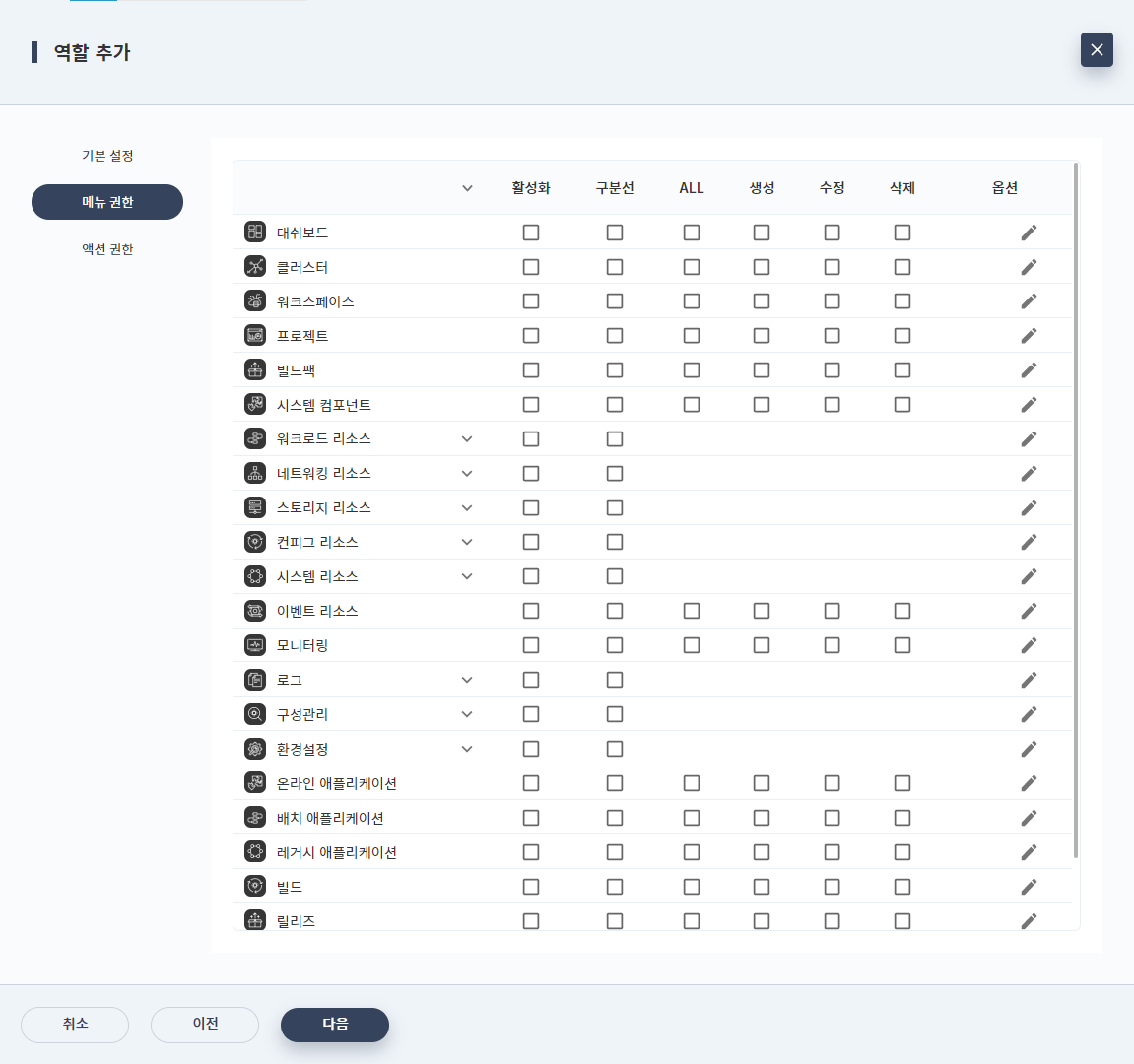

활성화

해당 메뉴를 활성화할지 여부를 결정한다.

구분선

UI 편의 기능으로, 사이드바 메뉴 영역에서 선택한 메뉴 아래에 구분선을 그려준다.

ALL

같은 메뉴 내에서 생성, 수정, 삭제 권한을 일괄 허용할 때 사용한다.

생성

생성 권한을 부여한다.

수정

수정 권한을 부여한다.

삭제

삭제 권한을 부여한다.

옵션

부가 기능으로, 시작 화면 및 개발계 전용 옵션을 선택할 수 있다. 시작 화면을 체크할 경우 해당 권한으로 접속 시 가장 먼저 시작하는 화면으로 설정할 수 있으며 한가지 메뉴에만 설정할 수 있다. 개발계 전용은 Workspace가 개발계 일 경우에만 메뉴를 활성화 하는 기능이다.

코드 그룹 ID

BXCP ADM에서 관리되는 코드 그룹의 ID이다.

코드 그룹 명

코드 그룹의 이름이다.

코드 그룹 설명

코드 그룹에 대한 간략한 설명이다.

수정 일시

코드 데이터의 최종 수정 일시를 나타낸다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 코드 변경 및 삭제 기능을 수행할 수 있다.

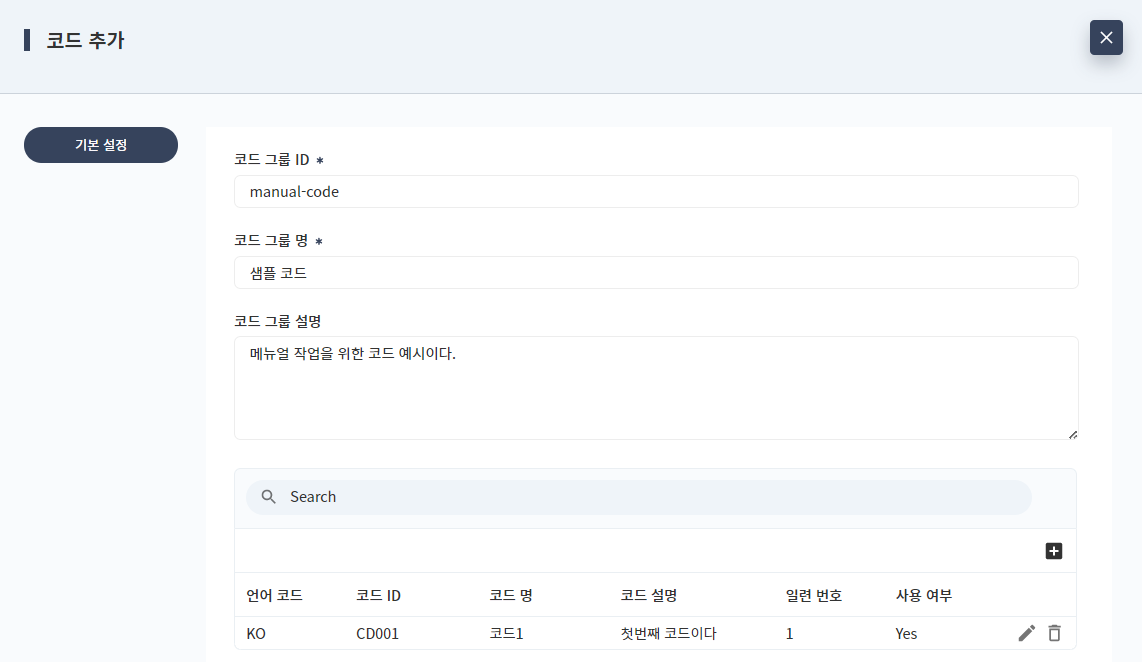

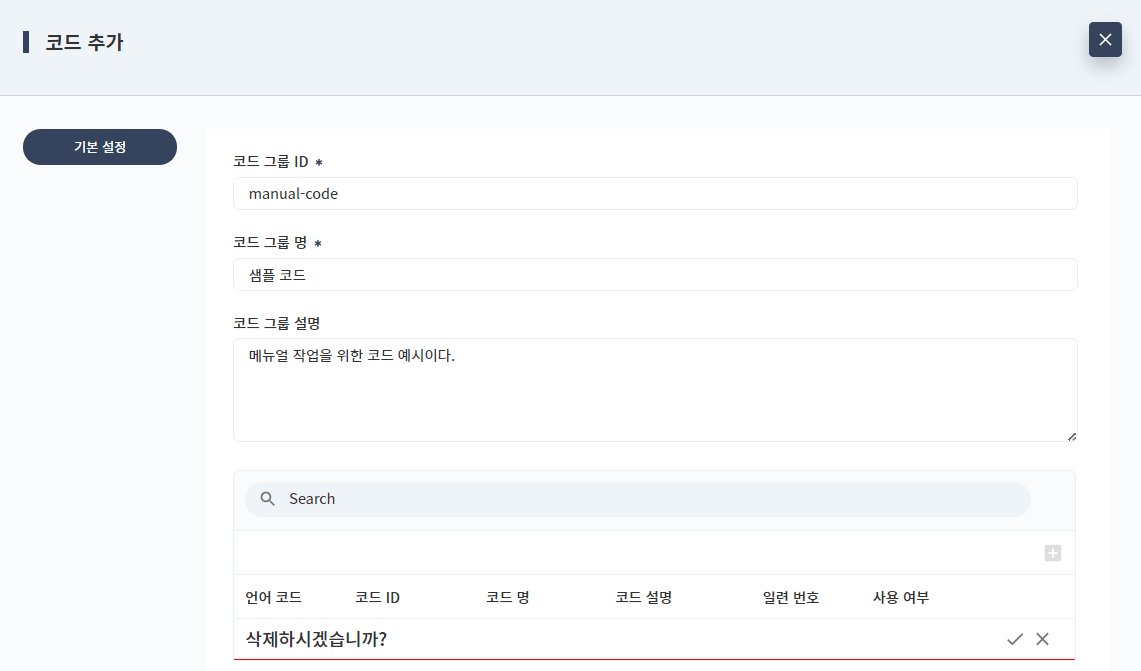

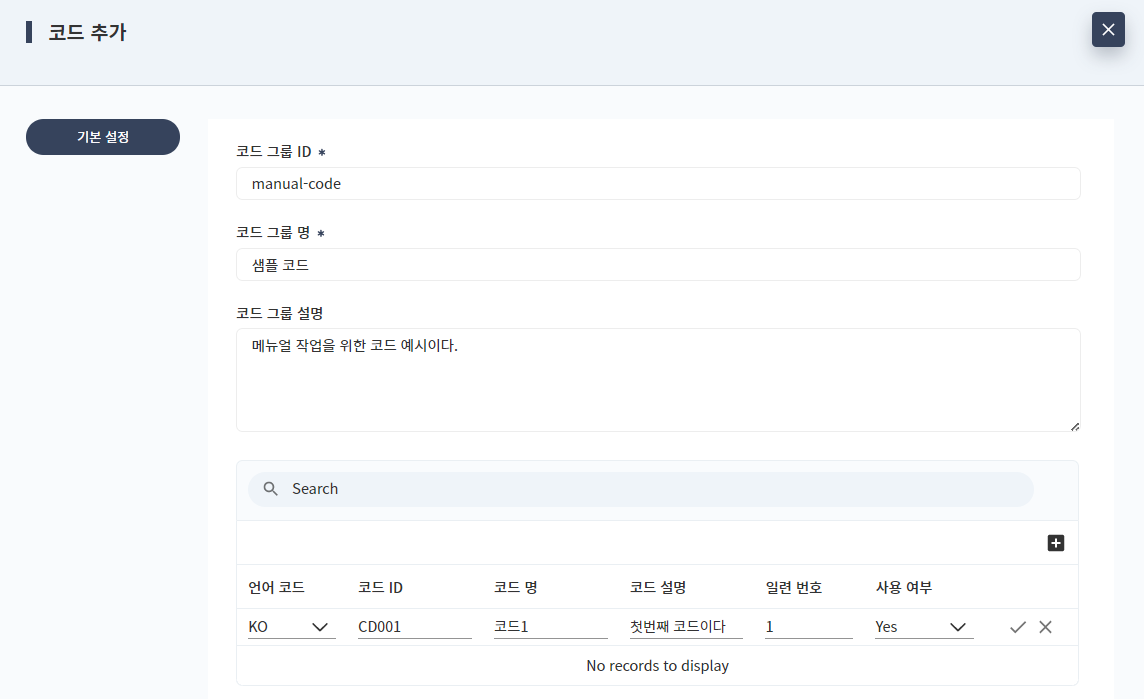

코드 그룹 ID

코드를 관리하기 위한 그룹 ID

코드 그룹 명

코드 그룹 이름으로 한글 등 다양한 데이터로 입력이 가능하다.

코드 그룹 설명

해당 코드 그룹에 대한 설명으로 어떠한 코드가 들어갈지 설명을 입력한다.

코드 입력

실제로 사용할 코드를 이곳에 하나씩 추가/삭제하여 관리한다.

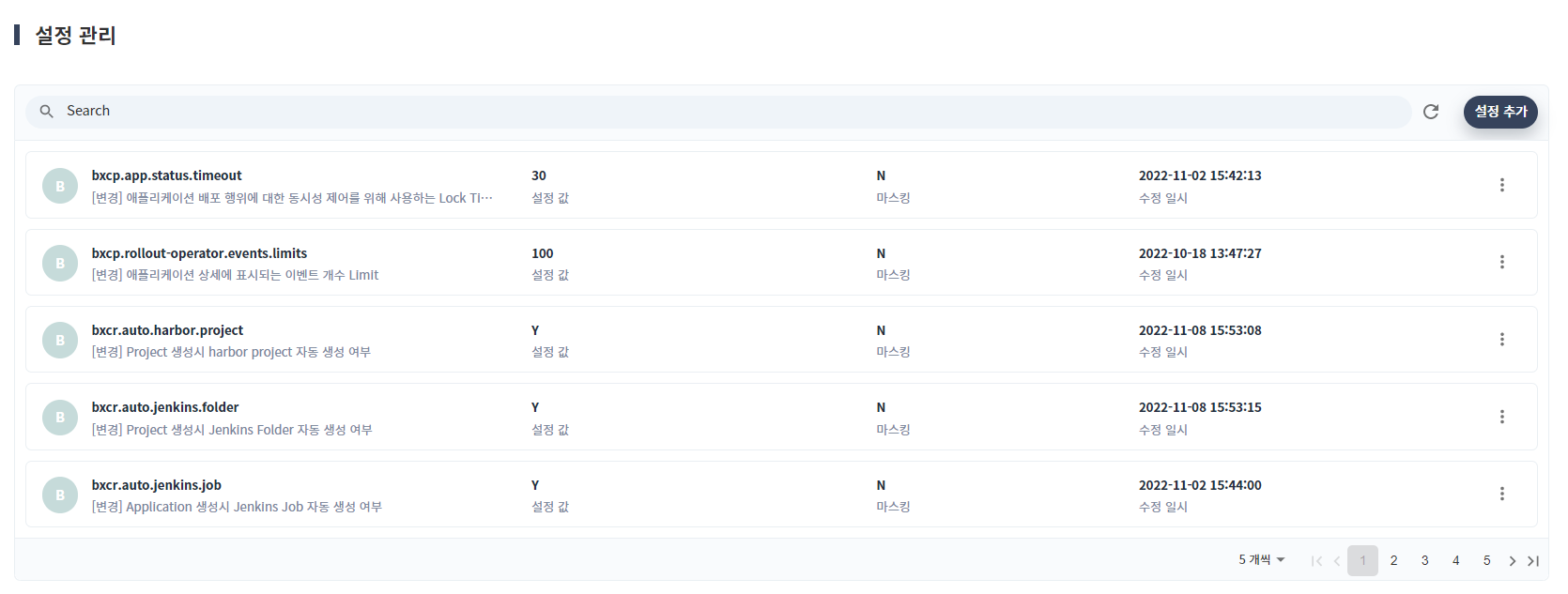

설정 키

설정의 고유한 키이다.

설정 설명

저장된 설정에 대한 간략한 설명이다.

설정 값

설정에 대한 값이다.

마스킹 여부

설정 데이터의 값을 화면에서 노출할지 여부를 나타낸다.

수정 일시

설정 데이터의 최종 수정 일시를 나타낸다.

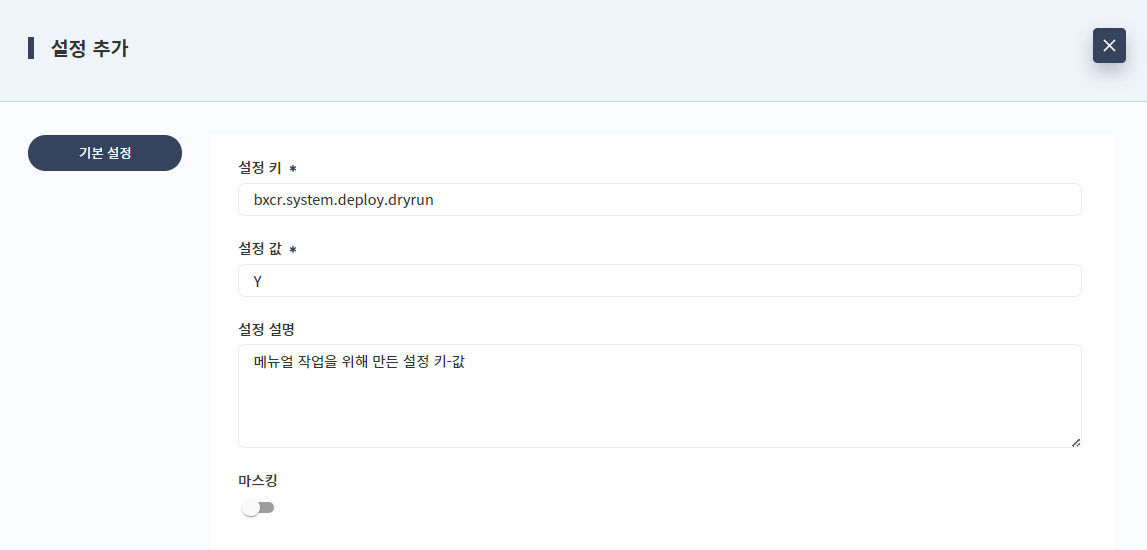

설정 키

설정의 고유한 키이다.

설정 값

설정에 대한 값이다.

설정 설명

저장된 설정에 대한 간략한 설명이다.

마스킹 여부

설정 데이터의 값을 화면에서 노출할지 여부를 나타낸다.

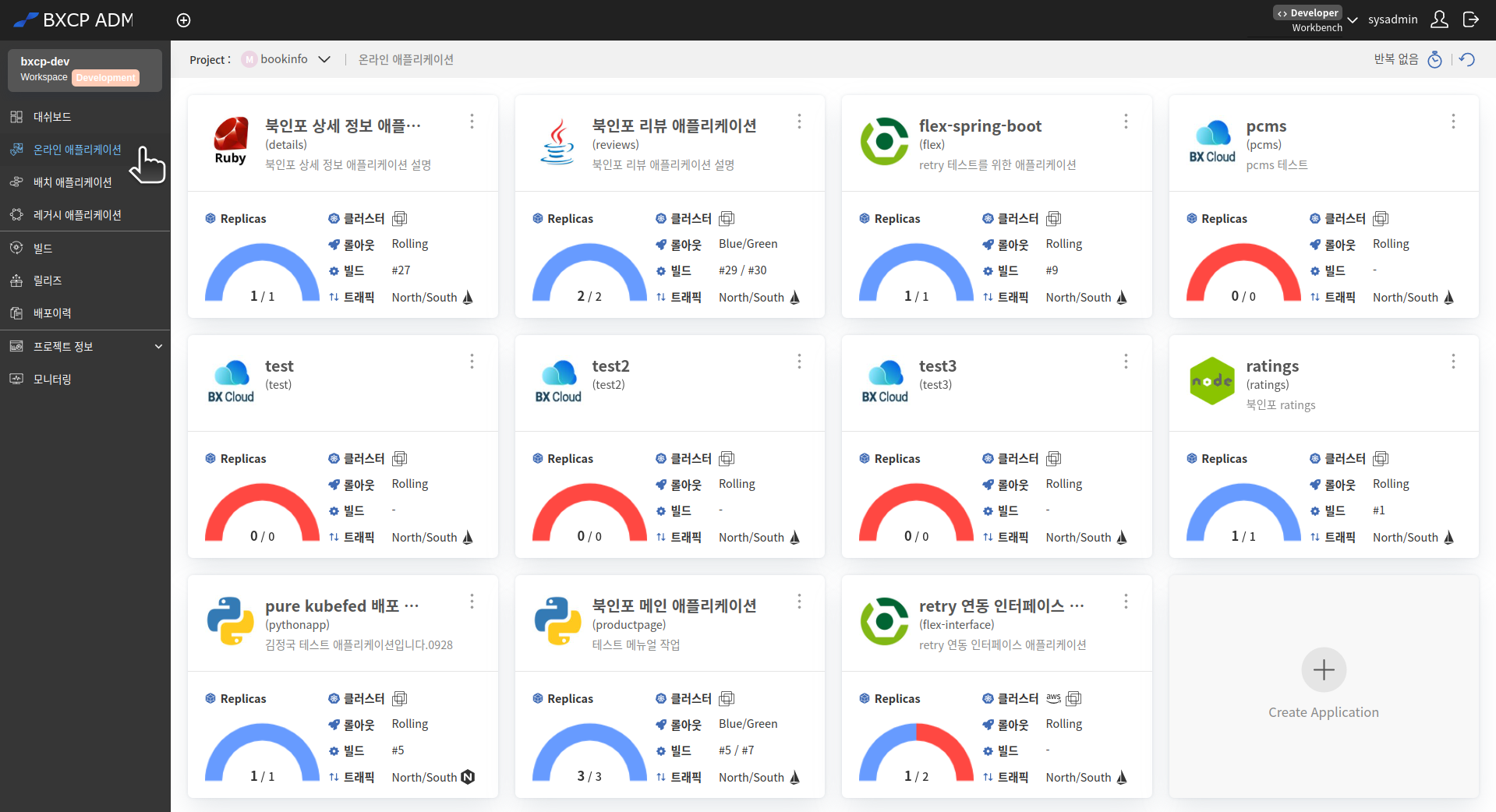

애플리케이션 이름

애플리케이션 스펙을 최초 생성 시 지정한 애플리케이션 이름을 의미한다.

애플리케이션 ID

애플리케이션 스펙을 최초 생성 시 지정한 애플리케이션 ID를 의미한다.

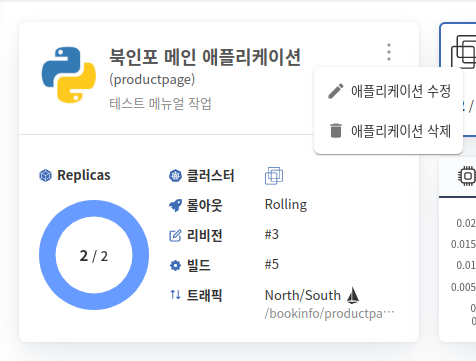

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 애플리케이션 수정 및 삭제 기능을 수행할 수 있다.

애플리케이션 설명

애플리케이션 스펙을 최초 생성 시 지정한 애플리케이션 설명을 의미한다.

Replicas

Replicas 항목은 애플리케이션에 파드 갯수를 표현한다. 순서대로 가용한 파드 갯수, 스펙에 명시된 파드 갯수를 나타낸다.

클러스터

클러스터 항목은 온라인 애플리케이션이 배포된 클러스터를 의미하며, 이를 아이콘 형태로 표현하고 있다. 2개 이상에 클러스터에 배포를 했다면 아이콘이 더 표현된다.

롤아웃

롤아웃 항목은 온라인 애플리케이션의 스펙을 정할 때 지정한 유형으로 ROLLING, CANARY, BLUE/GREEN 유형이 있다.

빌드

빌드 항목은 배포가 이루어진 뒤에 생성되는 빌드 번호를 표현하고 있으며, 배포의 성공/실패와 관계없이 보여진다.

트래픽

애플리케이션 스펙의 INGRESS 설정의 트래픽 유형을 표시한다.

애플리케이션 ID

고유한 애플리케이션 ID로 최대 63문자 입력이 가능하다. 소문자 영어, 숫자, 하이픈(-)만 사용이 가능하다. 단 영숫자로 시작하여 영숫자로 끝나야 한다.

애플리케이션 이름

애플리케이션 이름으로 한글 등 다양한 데이터로 입력이 가능하다.

애플리케이션 설명

관리자의 편의를 위하여 애플리케이션의 설명을 입력할 수 있다.

Ingress 유형

Ingress 유형은 온라인 애플리케이션에 대한 트래픽을 결정하기 위해 선택하는 항목이다. 2개의 유형 모두 사전에 준비 할 의존성이 있으며, Service Mesh 유형은 Istio를 사용할 수 있는 환경이 마련되어야 하고 k8s Ingress 유형은 NGINX Ingress Controller 설치가 필요하다.

배포 리소스

[그림 3.162] 온라인 애플리케이션 생성 - 기본 설정 - 배포 리소스

온라인 애플리케이션을 배포할 때 사용될 온라인 애플리케이션에 대한 코드, 이미지, 바이너리 등을 지정할 수 있다. 이때 배포 리소스 유형에 따라 필요한 URL 정보와 빌드팩 정보가 동적으로 변경된다.

유형 종류

인증선택

각각의 유형에 따라서 배포 리소스 접근 시 인증이 필요할 시 선택하는 인증정보에 목록이다. 같은 프로젝트를 공유하는 다른 사용자가 필요한 인증을 이미 만들었다면 아래 그림과 같이 선택이 가능하다. 알맞은 인증을 선택하여 사용가능하다.

[그림 3.163] 온라인 애플리케이션 생성 - 기본 설정 - 인증선택

직접 입력

미리 생성된 인증정보가 없거나 필요한 인증정보가 없을 때에는 사용자가 직접 입력을 통해서 인증 정보를 만들 수 있다.

인증유형은 Token , ID/PASSWORD , Certificate 3가지 형태로 저장이 가능하다.

빌드팩

온라인 애플리케이션을 배포할 때 다양한 처리 과정에서 사용되는 빌드팩을 선택해야 한다. 빌드팩은 PCMS 배포 리소스 유형을 제외한 다른 배포 리소스 유형은 모두 빌드팩을 선택하게 되어있다.

[그림 3.164] 온라인 애플리케이션 생성 - 기본 설정 - 빌드팩

[그림 3.165] 온라인 애플리케이션 생성 - 기본 설정 - 빌드팩 버전

우선 순위

애플리케이션 목록 조회 시 정렬 순서를 설정할 수 있다.

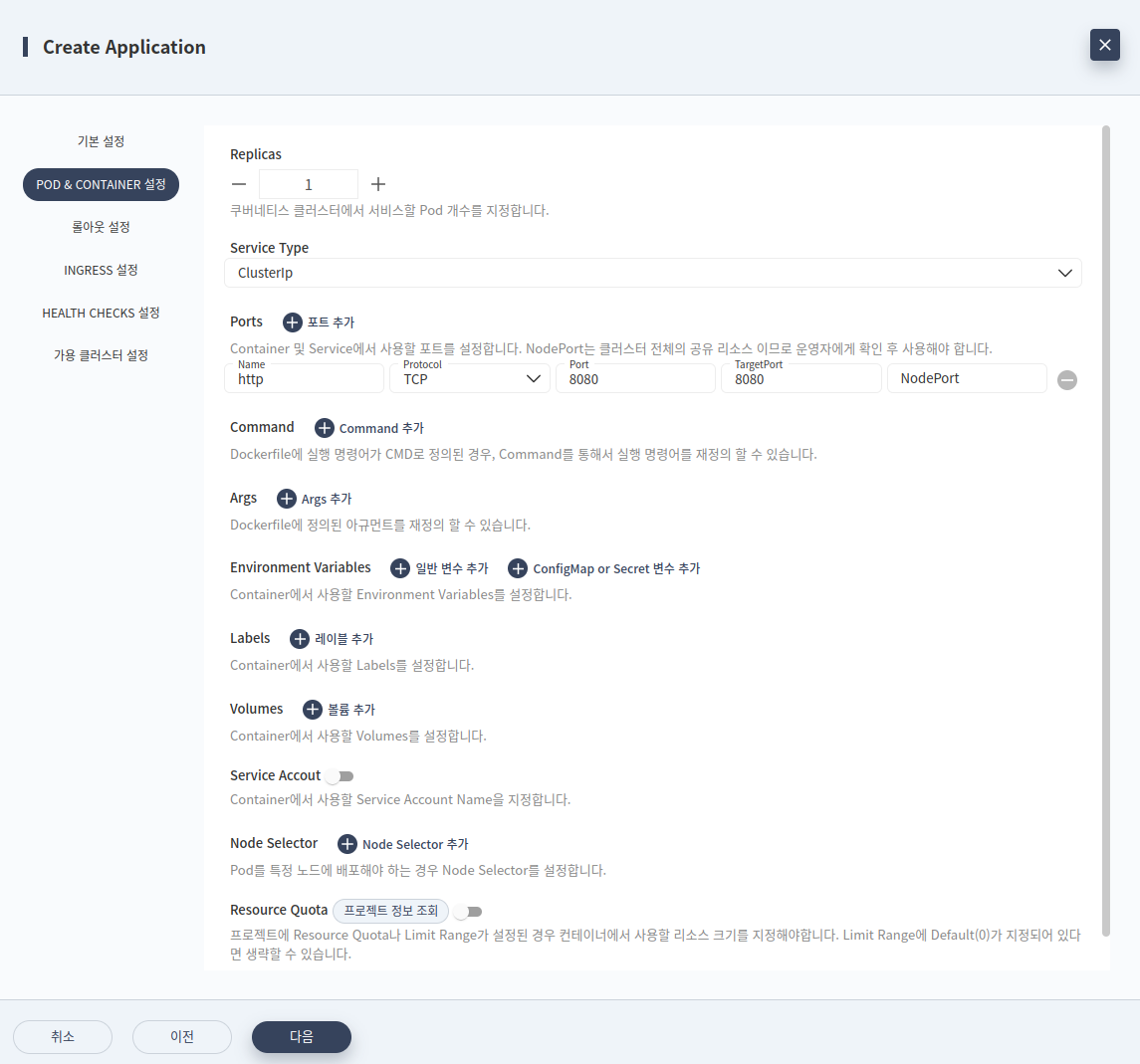

Replicas

배포 처리 시 만들어지는 디플로이먼트의 스펙에 지정하는 리플리카셋 갯수를 지정하는 항목이다.

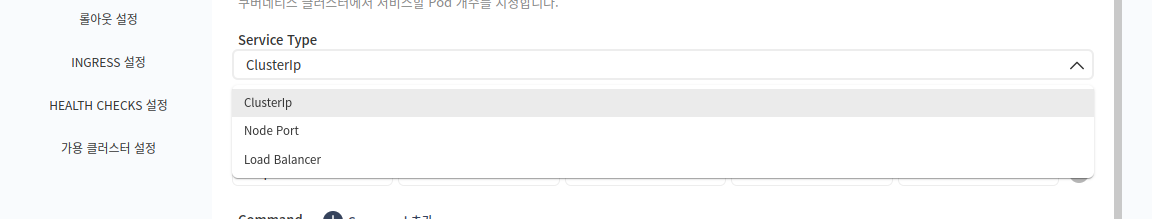

Service Type

배포 처리 시 만들어지는 서비스 스펙에 지정되는 Service Type 유형을 지정할 수 있다.

[그림 3.167] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - Service Type

Ports

배포 처리 시 만들어지는 디플로이먼트 스펙에서 컨테이너의 포트 번호를 설정할 수 있다.

Command

Dockerfile에 실행 명령어가 CMD로 정의된 경우, Command를 통해서 실행 명령어를 재정의 할 수 있다. 아래 그림과 같이 사용할 수 있다.

[그림 3.168] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - Command

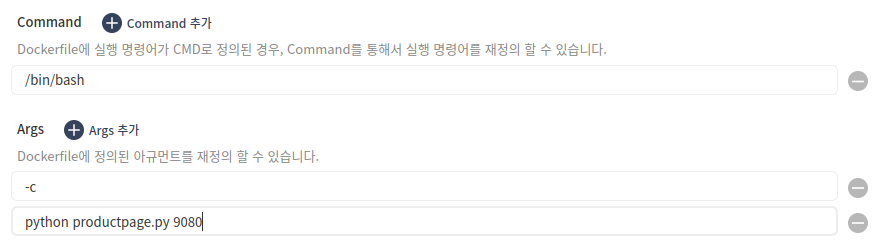

Args

Dockerfile에 정의된 실행 명령어가 다음에 아규먼트를 지정하고자 할 때 Args 속성을 추가하여 주입할 수 있다. 아래 그림은 CMD, Args를 같이 사용한 예시이다.

[그림 3.169] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - Args

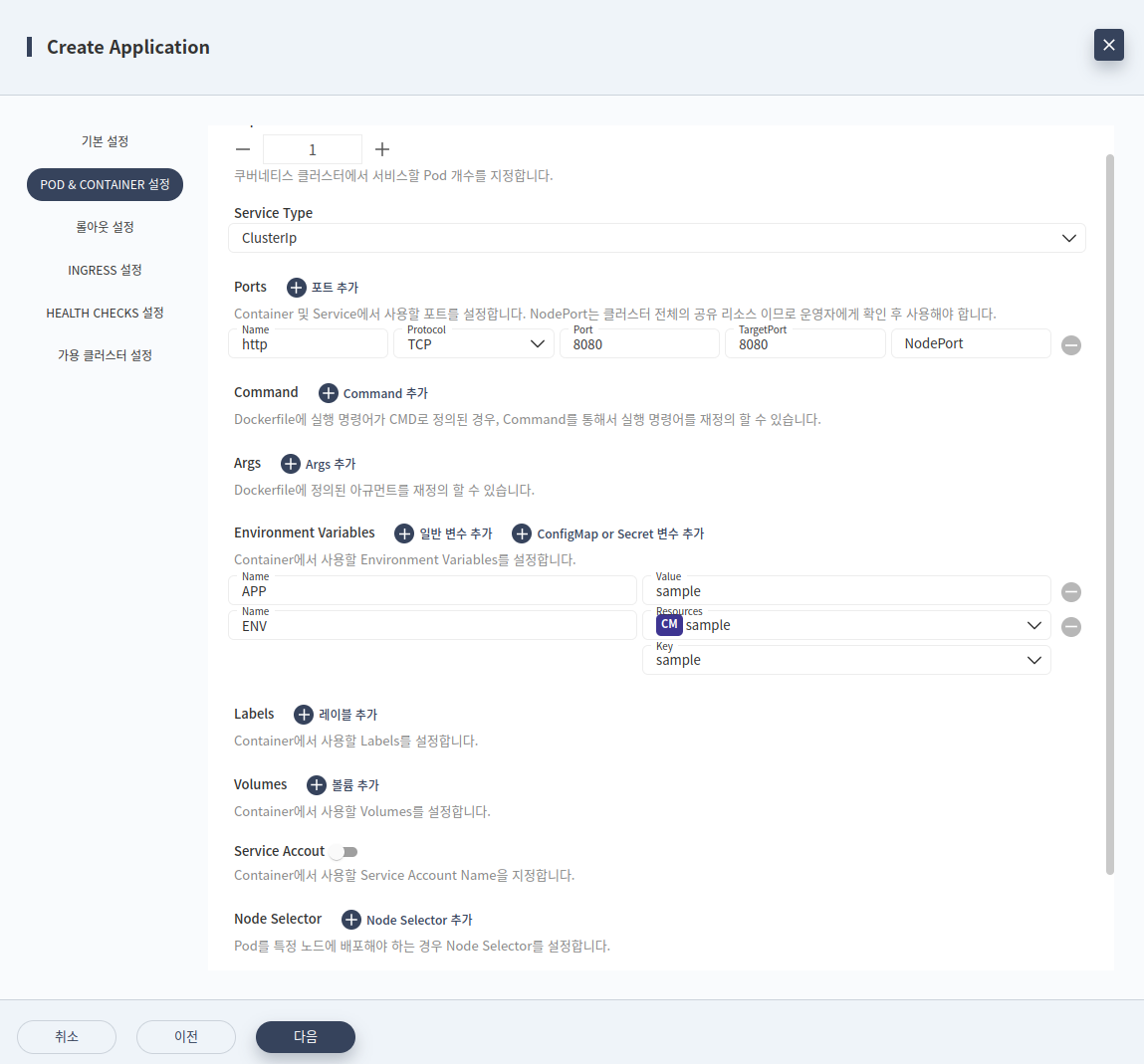

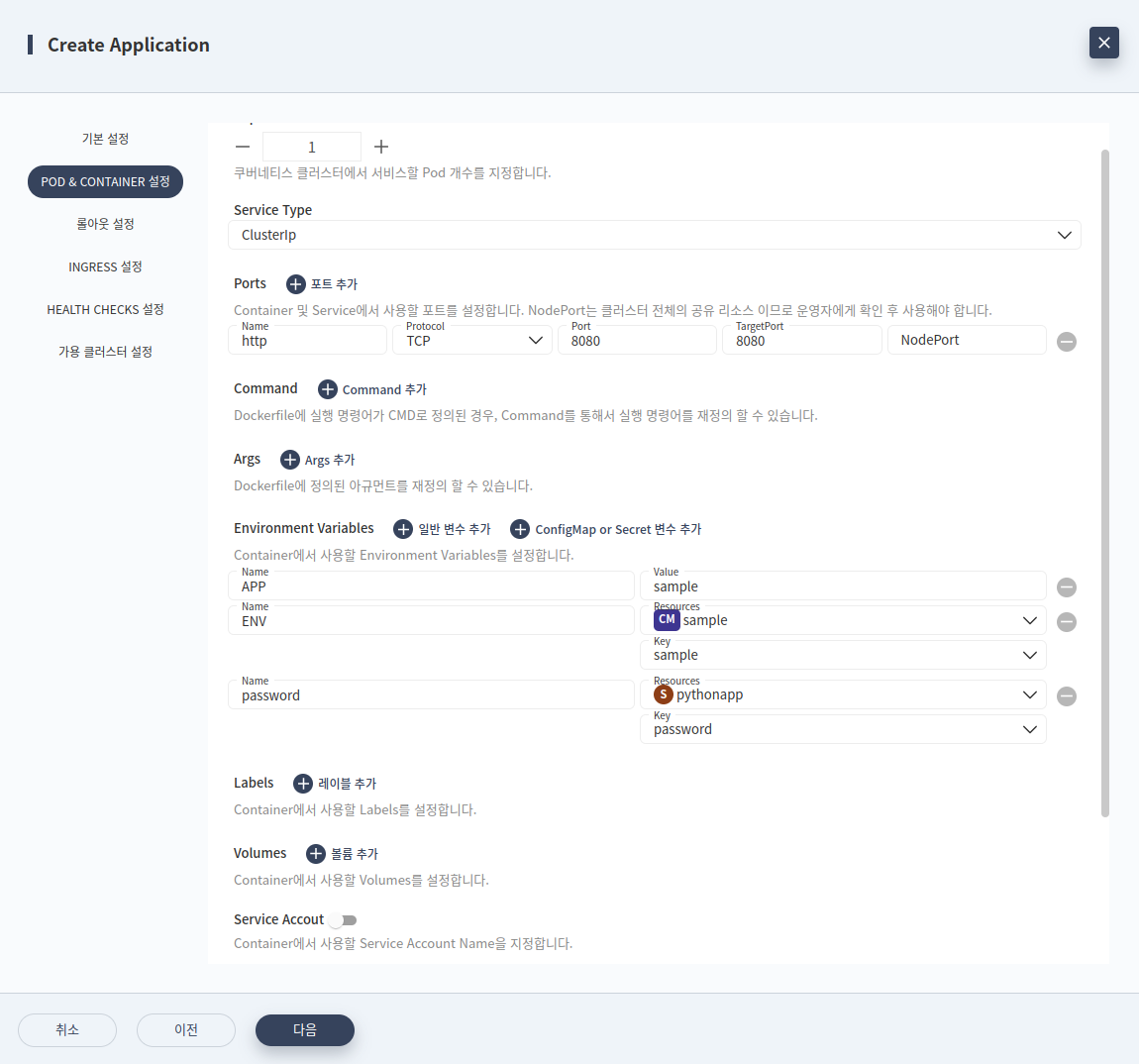

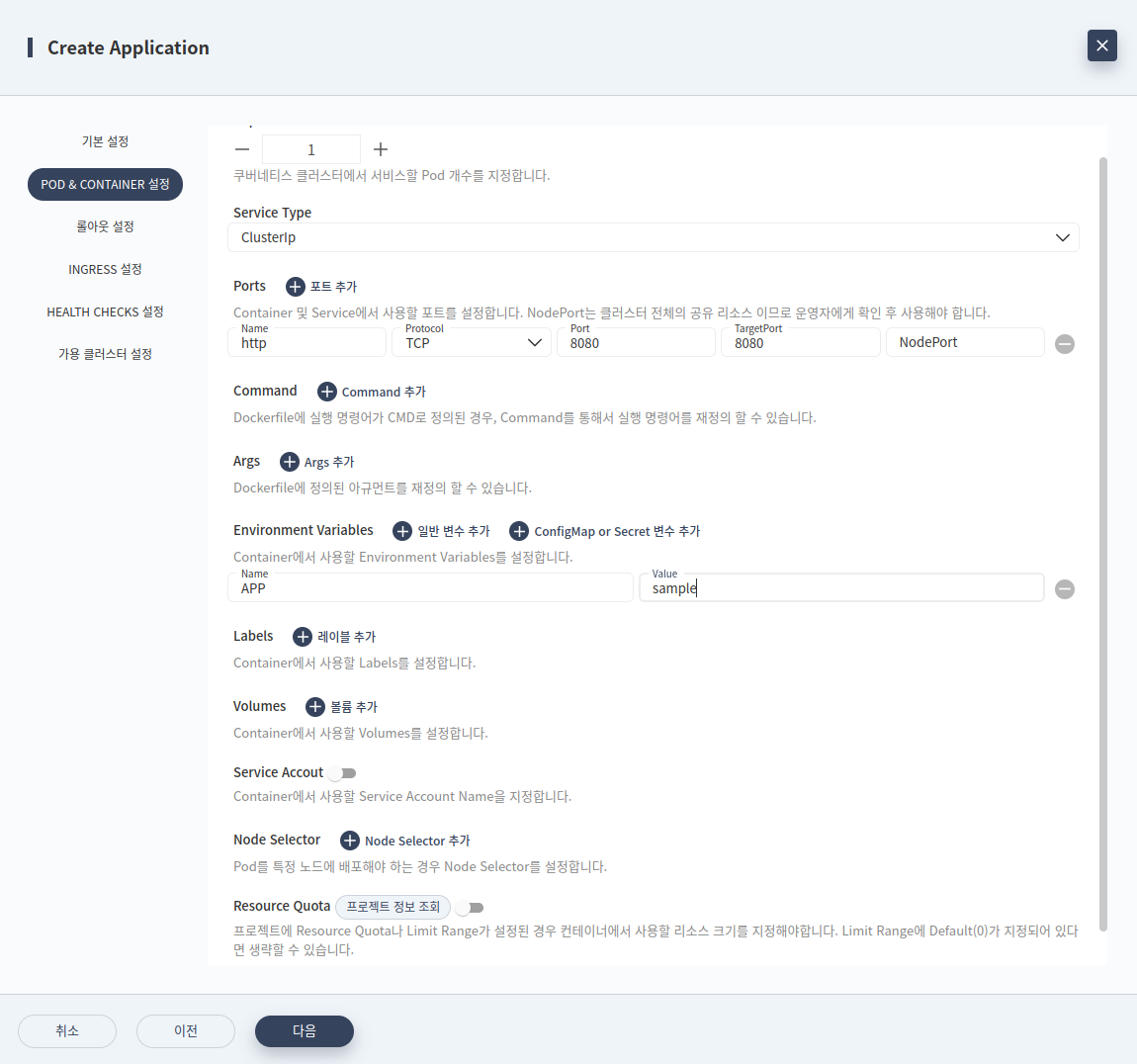

Environment Variables

컨테이너에서 사용할 수 있는 환경변수를 지정할 수 있다. 환경변수를 일반적인 키-값 형태가 될 수 있고 접근할 수 있는 컨피그맵이나 시크릿을 환경변수로 사용할 수 있다.

[그림 3.170] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - 환경 변수 - 일반 변수

[그림 3.171] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - 환경 변수 - 컨피그맵 변수

[그림 3.172] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - 환경 변수 - 시크릿 변수

Labels

사용자가 원하는 레이블을 설정할 수 있다. 이 레이블은 파드 리소스의 레이블로 설정된다.

[그림 3.173] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - 레이블 추가

Volumes

컨테이너가 사용할 볼륨을 정의하고, 그 볼륨을 컨테이너에 마운트 하는 설정을 할 수 있다.

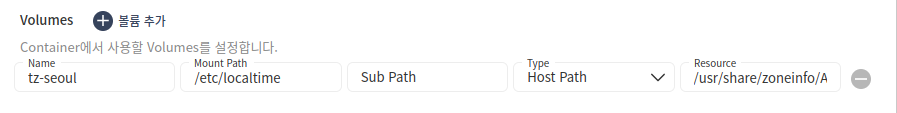

[그림 3.174] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - 볼륨추가 - Host Path

위에 Host Path 그림 예시를 기준으로 실제 생성되는 파드 스펙은 아래와 같다. 편의상 다른 부분을 생략했다.

spec:
						containers:
						-
						volumeMounts:
						- mountPath: /etc/localtime
						name: tz-seoul
						volumes:
						-
						hostPath:
						path: /usr/share/zoneinfo/Asia/Seoul
						type: ""
						name:
						tz-seoul

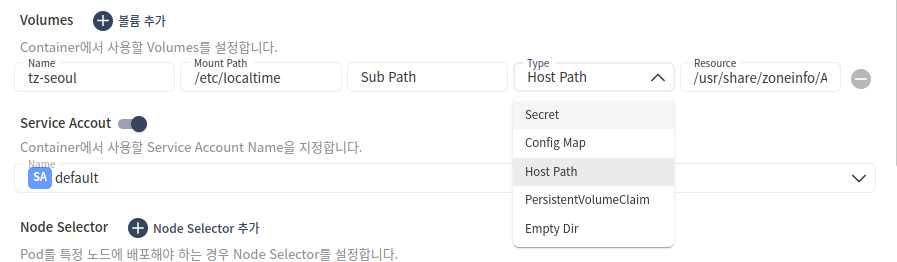

그리고 아래는 Host Path 유형 이외에 선택할 수 있는 유형을 보여준다.

[그림 3.175] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - 볼륨 추가

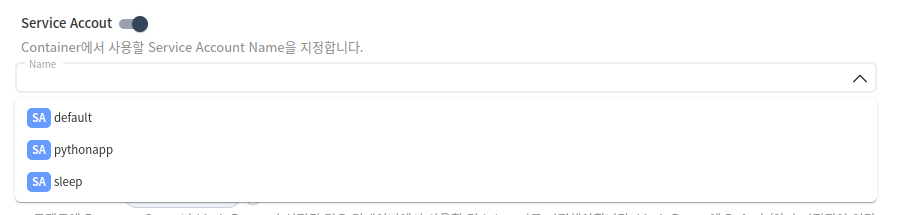

Service Account

파드 스펙에서 사용하는 서비스 어카운트를 지정할 수 있다. 이 서비스 어카운트는 인증/인가 처리에 이용된다.

[그림 3.176] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - Service Account

Node Selector

노드 셀렉터를 설정하면 파드가 스케줄 되는 시점에 원하는 노드에 배치를 유도 할 수 있다. 노드 리소스의 레이블 정보를 기반하므로, 설정하기 전에 노드의 레이블 정보를 알아야 한다.

[그림 3.177] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - Node Selector

Resource Quota

파드 스펙에 어느 정도의 컴퓨팅 파워를 사용할 지 결정하는 Resource Quota를 설정할 수 있다.

[그림 3.178] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - Resource Quota

온라인 애플리케이션이 속한 프로젝트의 정보를 프로젝트 정보 조회 버튼을 통해서 프로젝트 전체에 Resource Quota 정보를 확인하고 설정할 수 있다.

[그림 3.179] 온라인 애플리케이션 생성 - POD & CONTAINER 설정 - Resource Quota - 프로젝트 정보

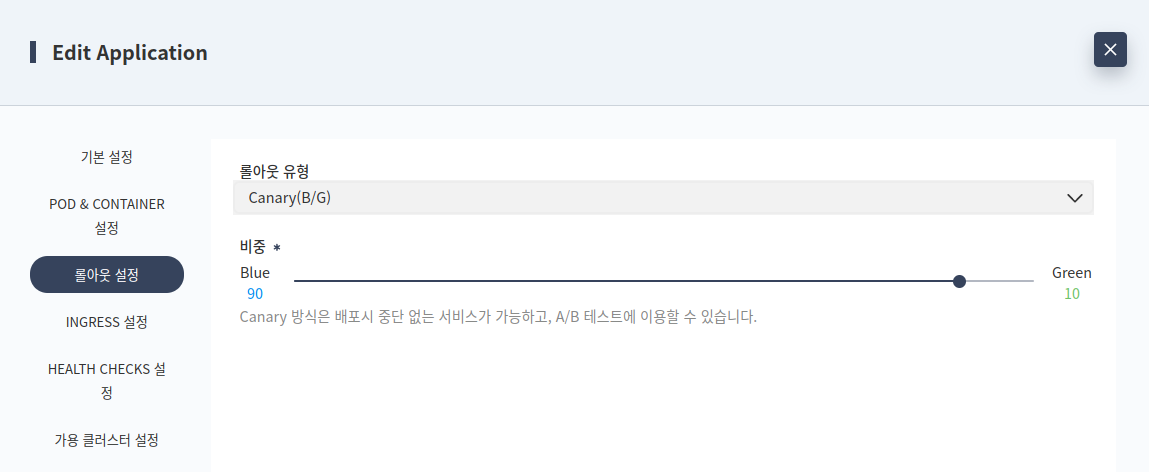

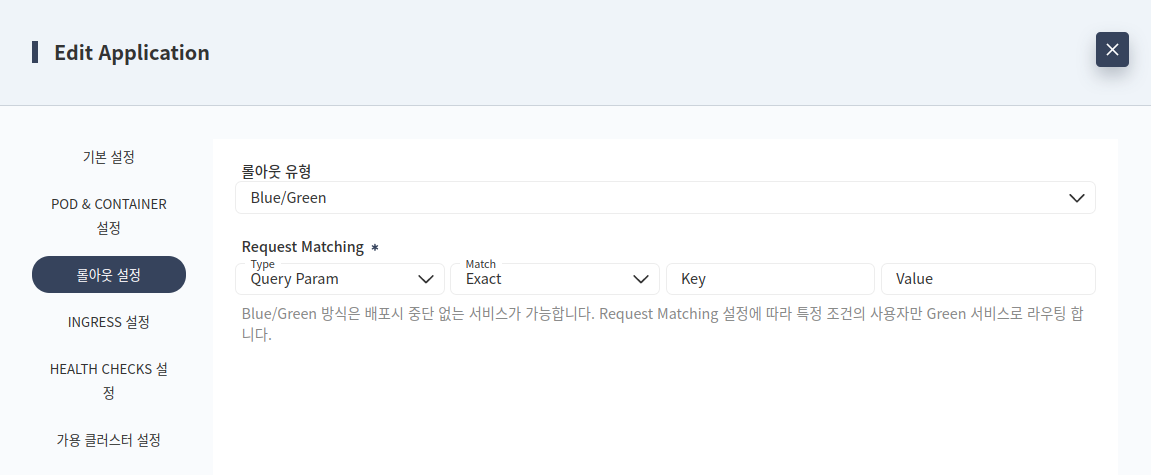

롤아웃 유형

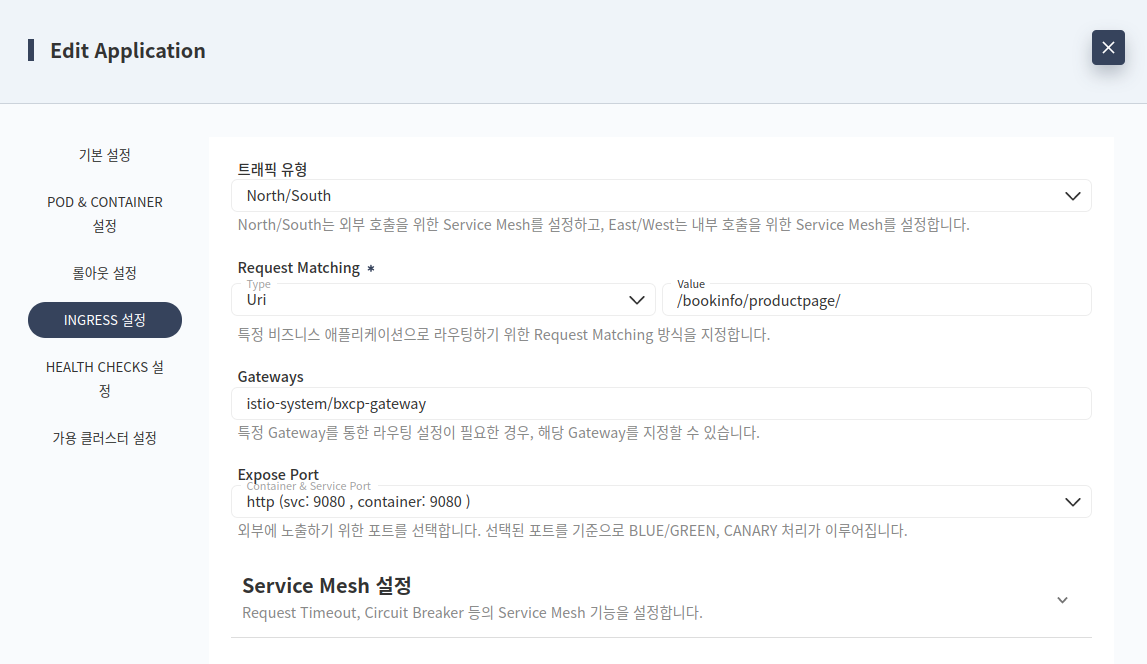

트래픽 유형

North/South는 외부 호출을 위한 Service Mesh를 설정하고, East/West는 내부 호출을 위한 Service Mesh를 설정할 수 있다. 그리고 기본 설정에 Ingress 유형에 따라서 스펙이 달라진다.

Request Matching(North/South)

외부 요청을 수신하는 Istio ingress-gateway나 NGINX ingress-controller에서 온라인 애플리케이션으로 트래픽을 라우트 시 식별 정보로 사용한다. Uri나 Domain Name 유형으로 정의할 수 있다.

Gateways(North/South)

외부 요청을 수신하는 Gateway를 지정하며, Ingress 유형이 k8s Ingress로 선택시 nginx gateway가 고정값이다.

Expose Port

컨테이너 이미지가 2개 이상의 포트로 동작할 때 트래픽을 보내 줄 포트번호를 지정해야 한다.

Service Mesh 설정

컨테이너 이미지가 2개 이상의 포트로 동작할 때 트래픽을 보내 줄 포트번호를 지정해야 한다.

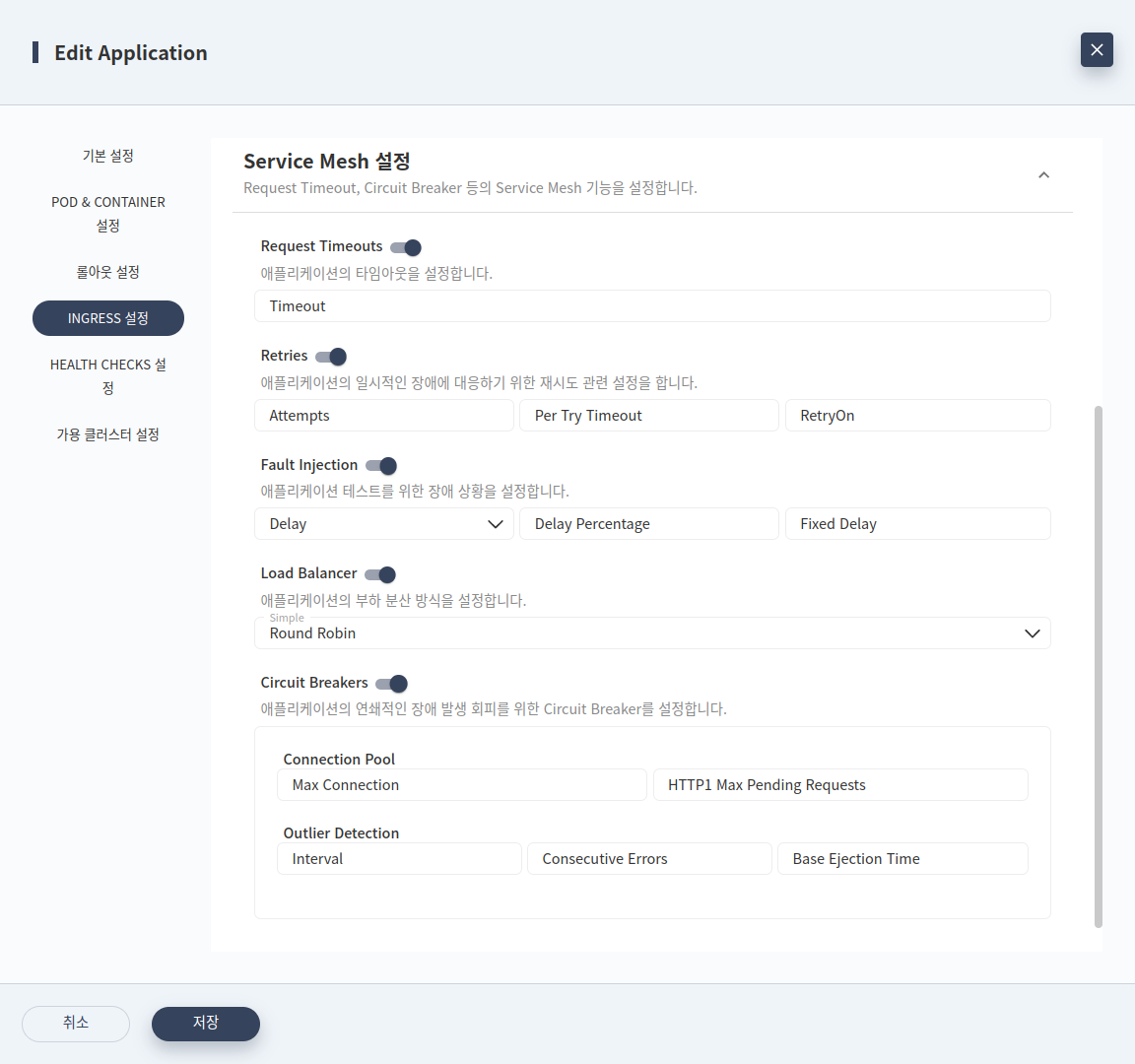

Service Mesh 설정은 기본 설정 - Ingress 유형을 Service Mesh 로 선택시 보이는 설정 영역이다. Istio가 제공하는 기능을 설정하는 영역으로 이해하면 된다. Service Mesh 설정의 경우에는 장애 포인트로 역효과가 나타날수 있기 때문에 신중하게 설정해야 한다.

[그림 3.185] 온라인 애플리케이션 생성 - INGRESS 설정 - Service Mesh 설정

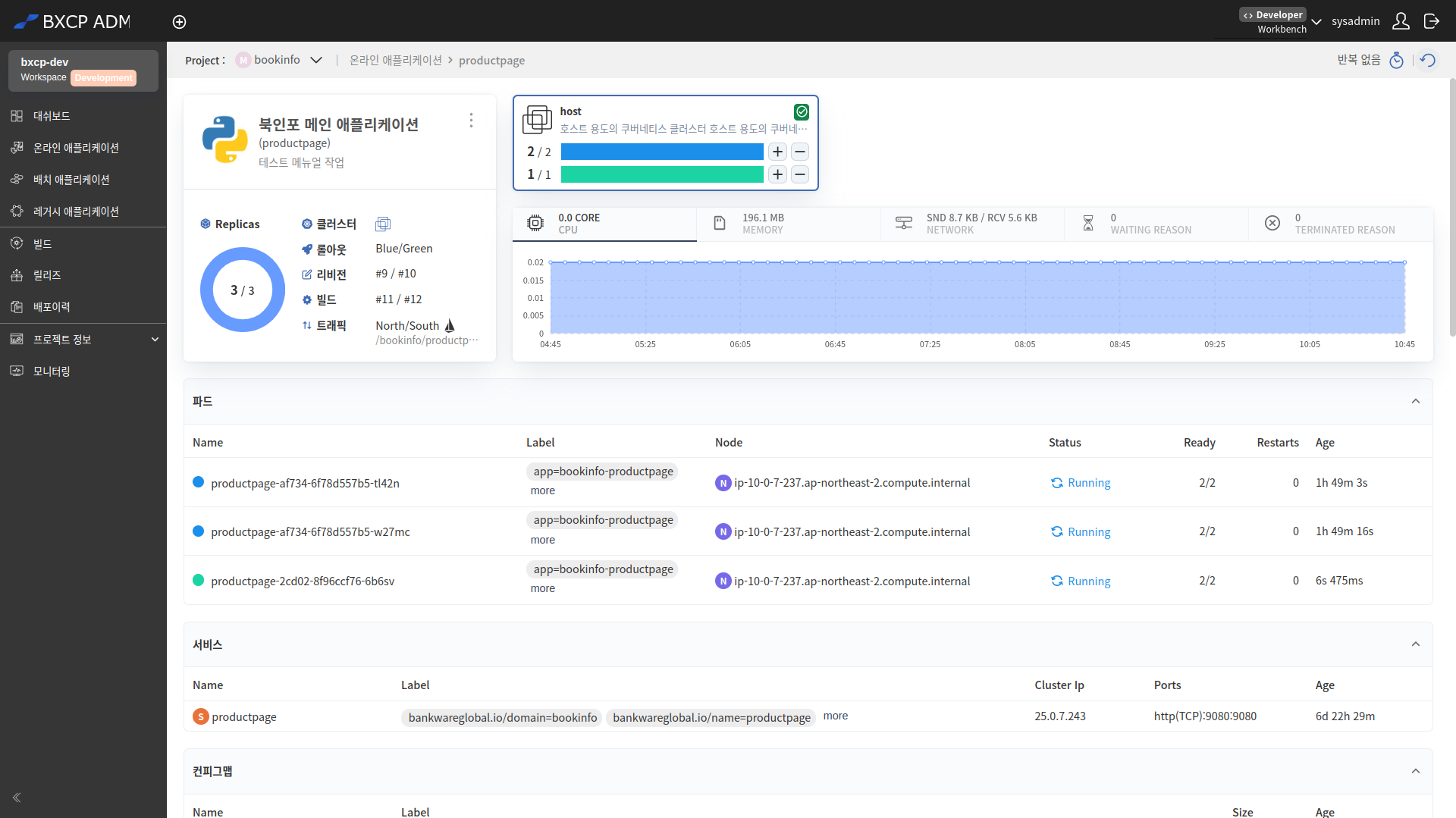

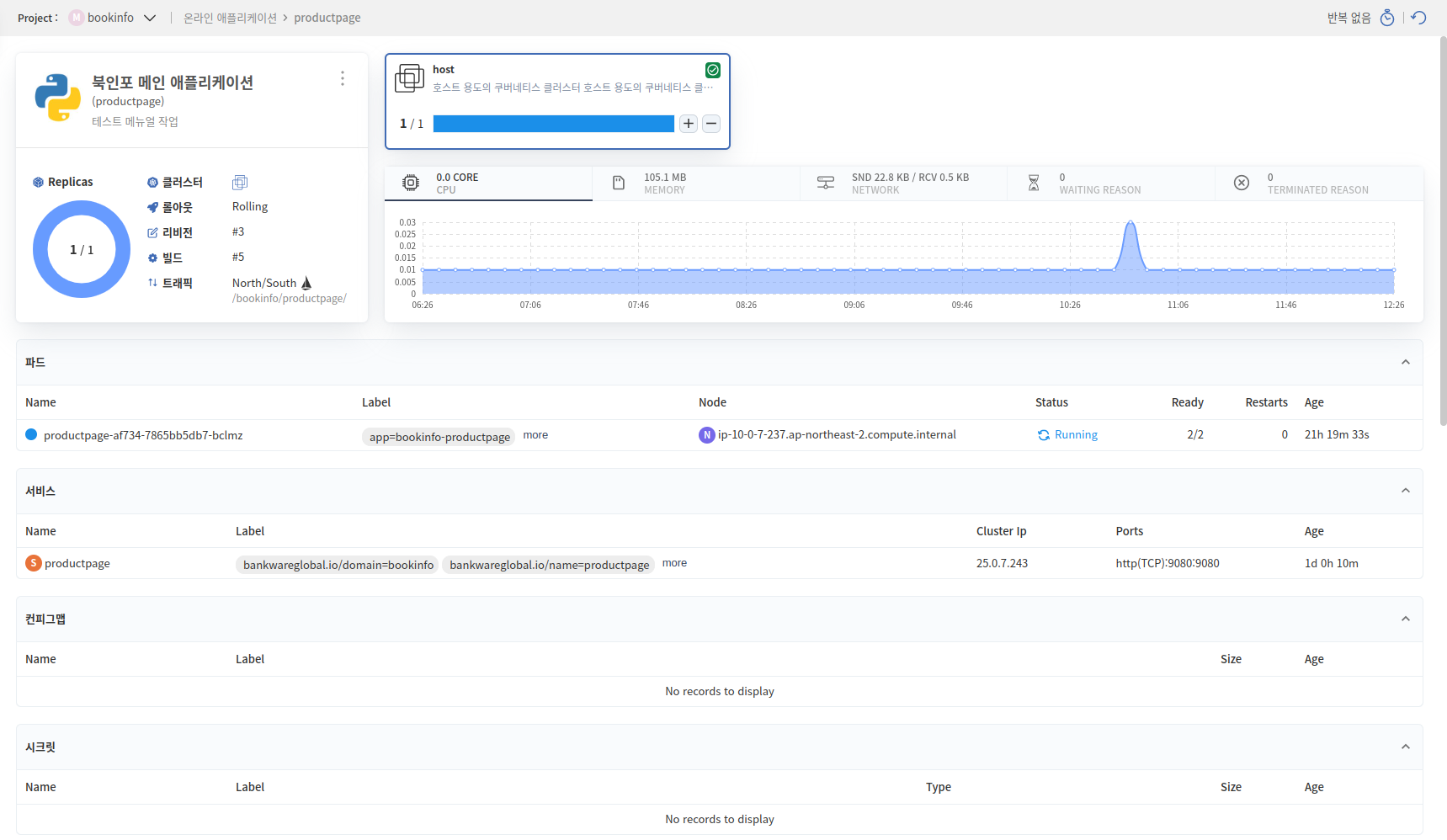

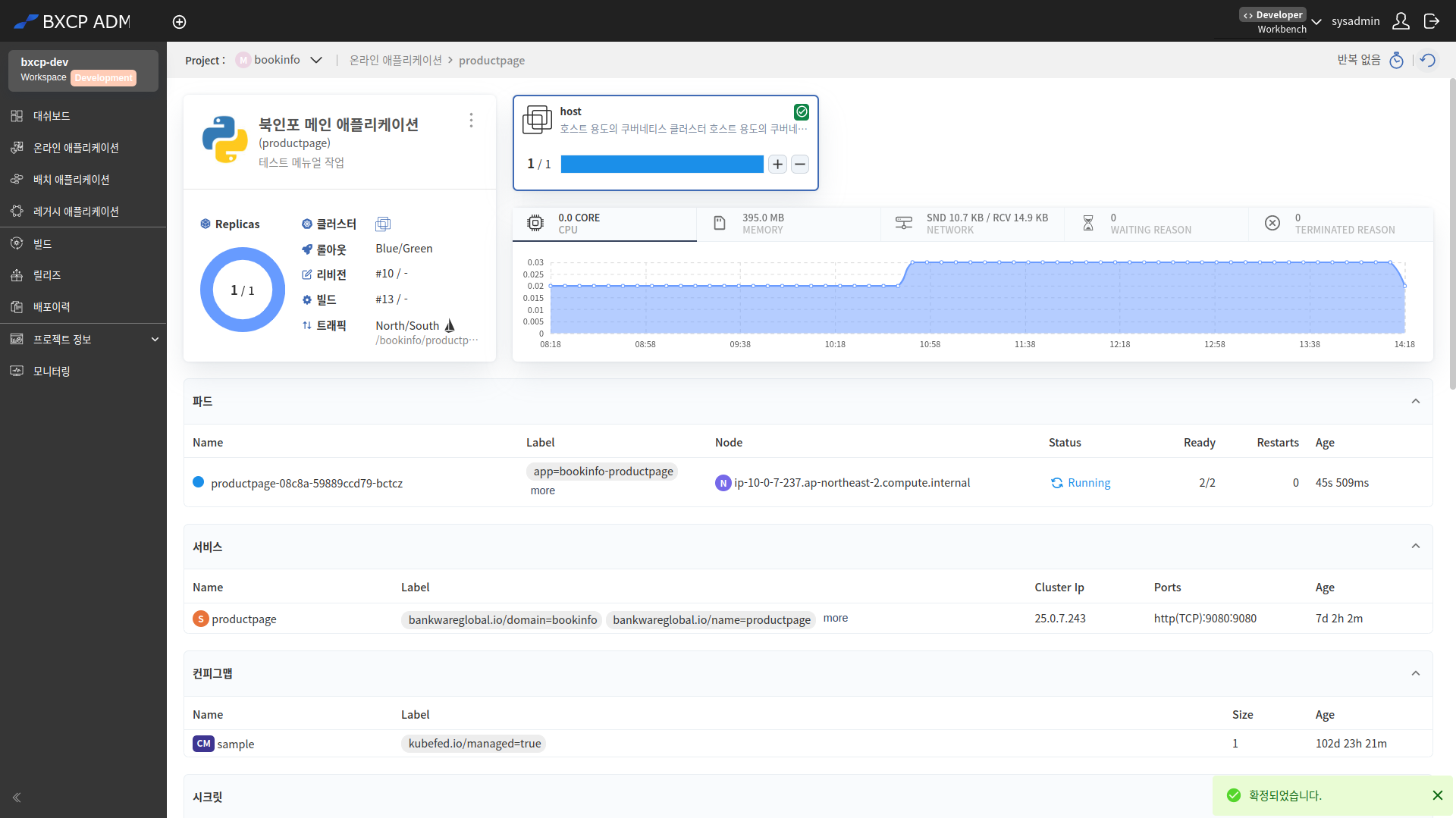

애플리케이션 기초 정보

클러스터별, 버전별 레플리카 정보

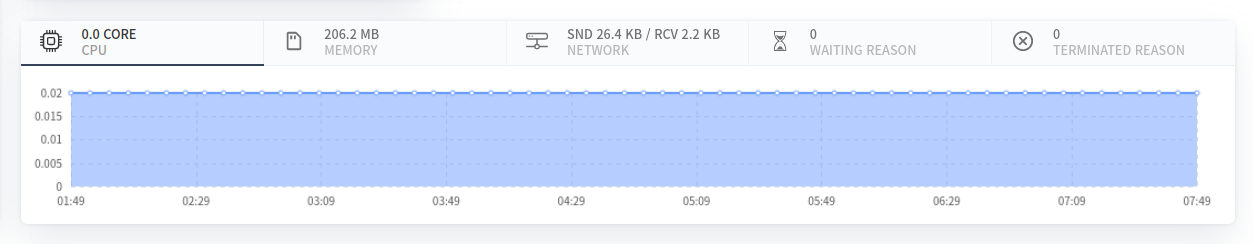

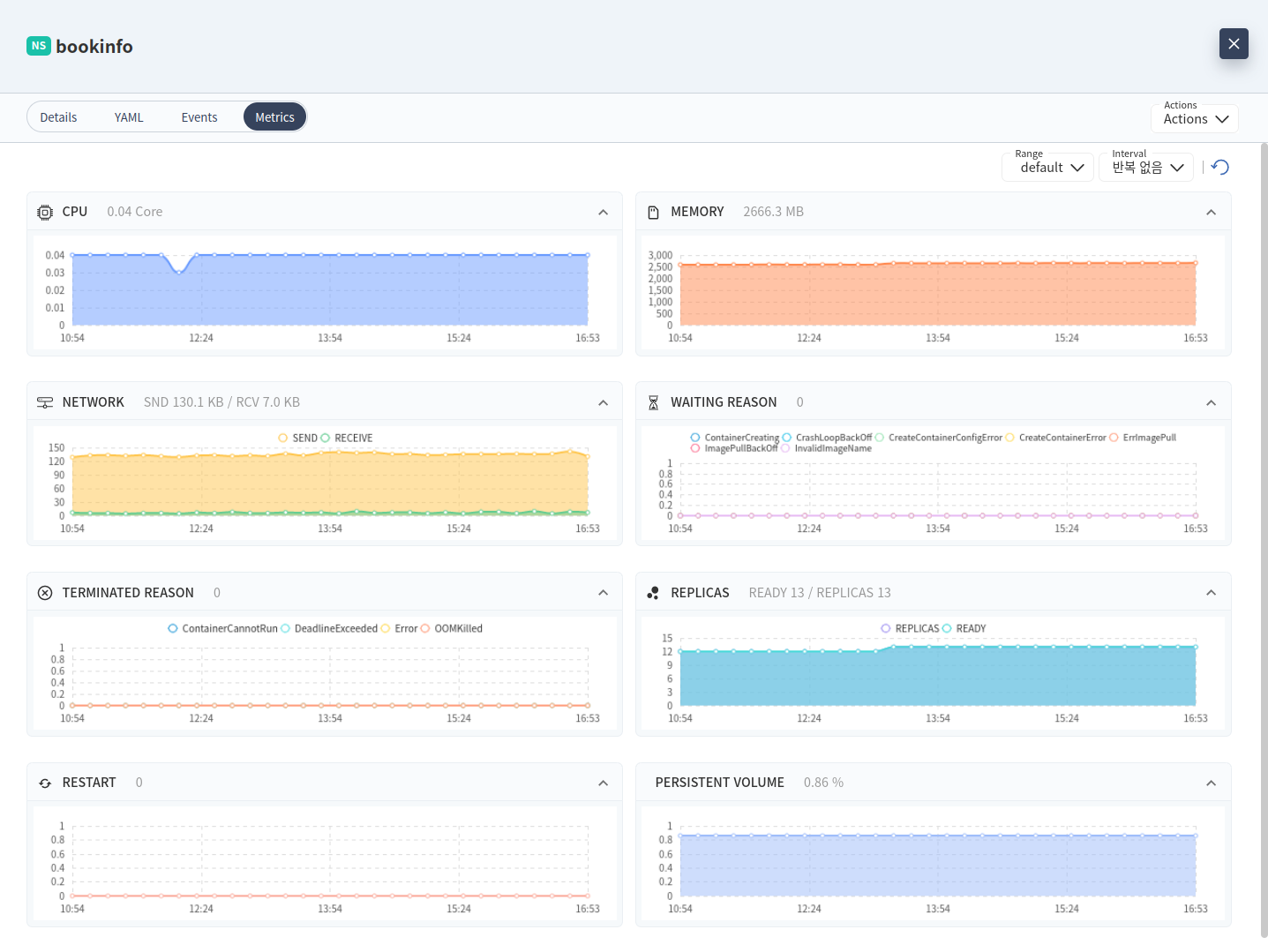

클러스터 기준 메트릭(CPU, MEMORY, NETWORK, WAITING REASON, TERMINATED REASON)

버전별 파드

버전별 서비스

컨피그맵

시크릿

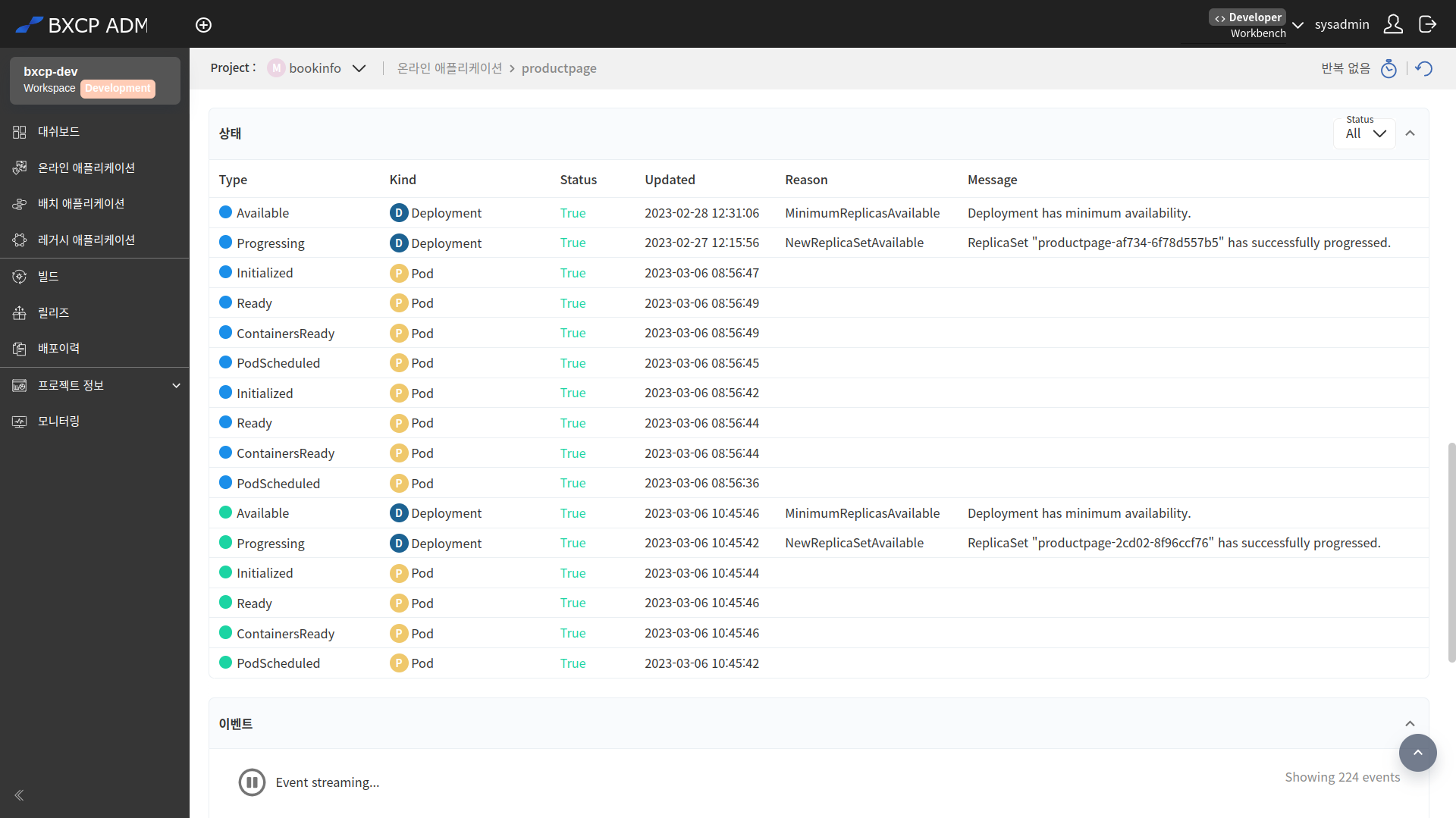

버전별 상태

이벤트

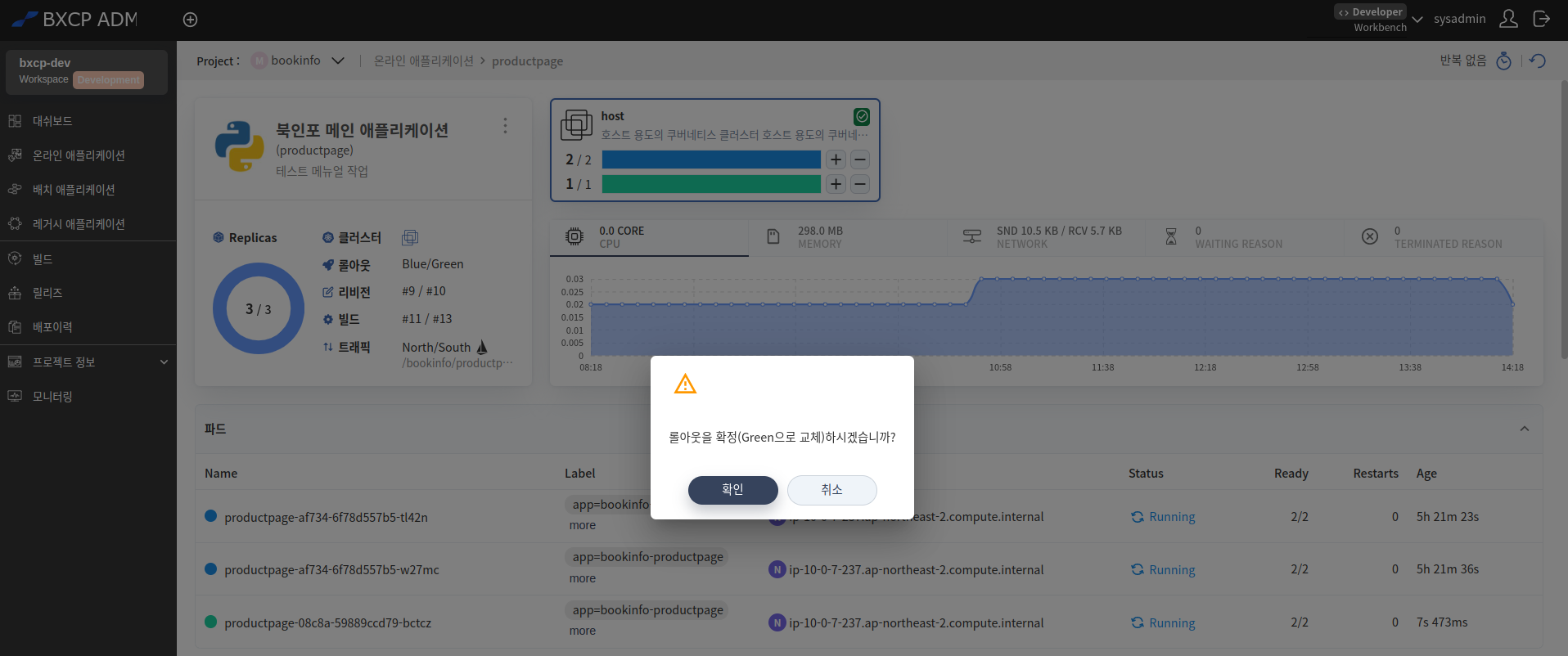

롤아웃 확정

롤아웃 확정 메뉴를 선택하면 BLUE, GREEN 버전이 배포된 상태에서 GREEN 버전을 선택하는 처리가 이루어진다. GREEN 버전을 선택 시 처리하는 내용은 다음과 같다.

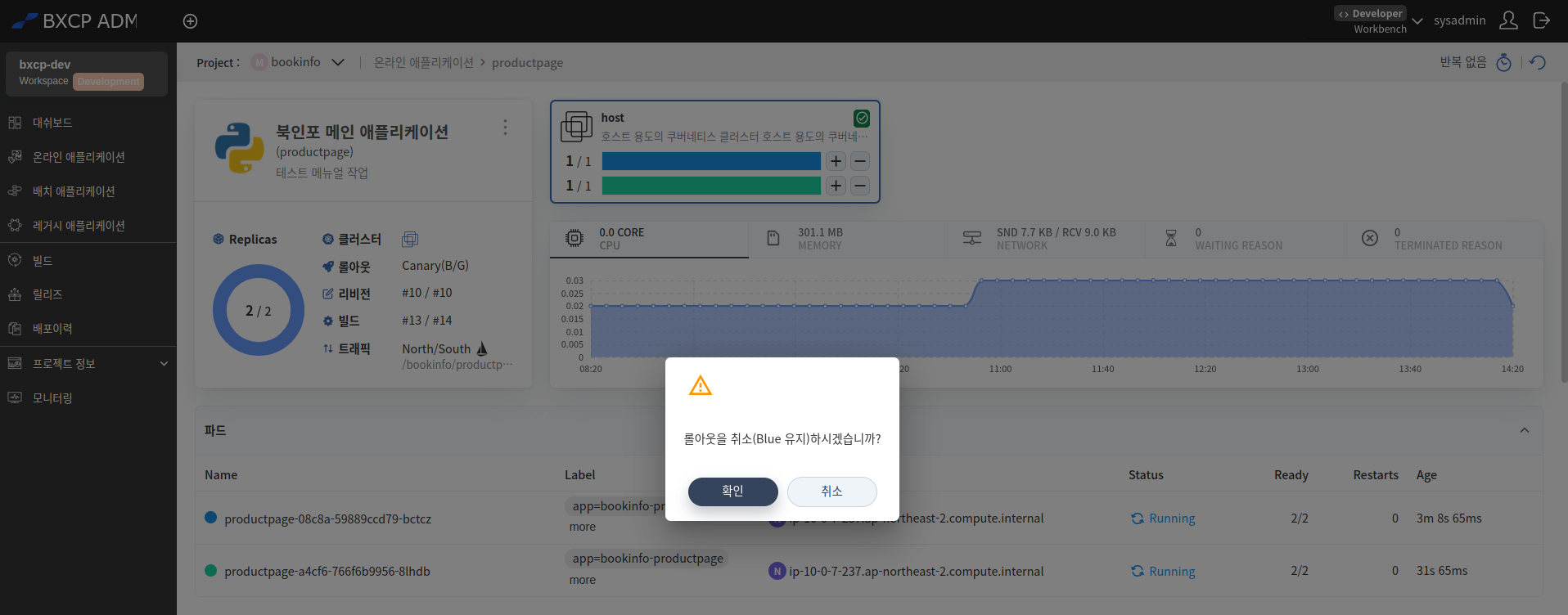

롤아웃 취소

롤아웃 취소 메뉴를 선택하면 BLUE, GREEN 버전이 배포된 상태에서 BLUE 버전을 선택하는 처리가 된다. 롤아웃 취소는 다음과 같은 처리를 한다.

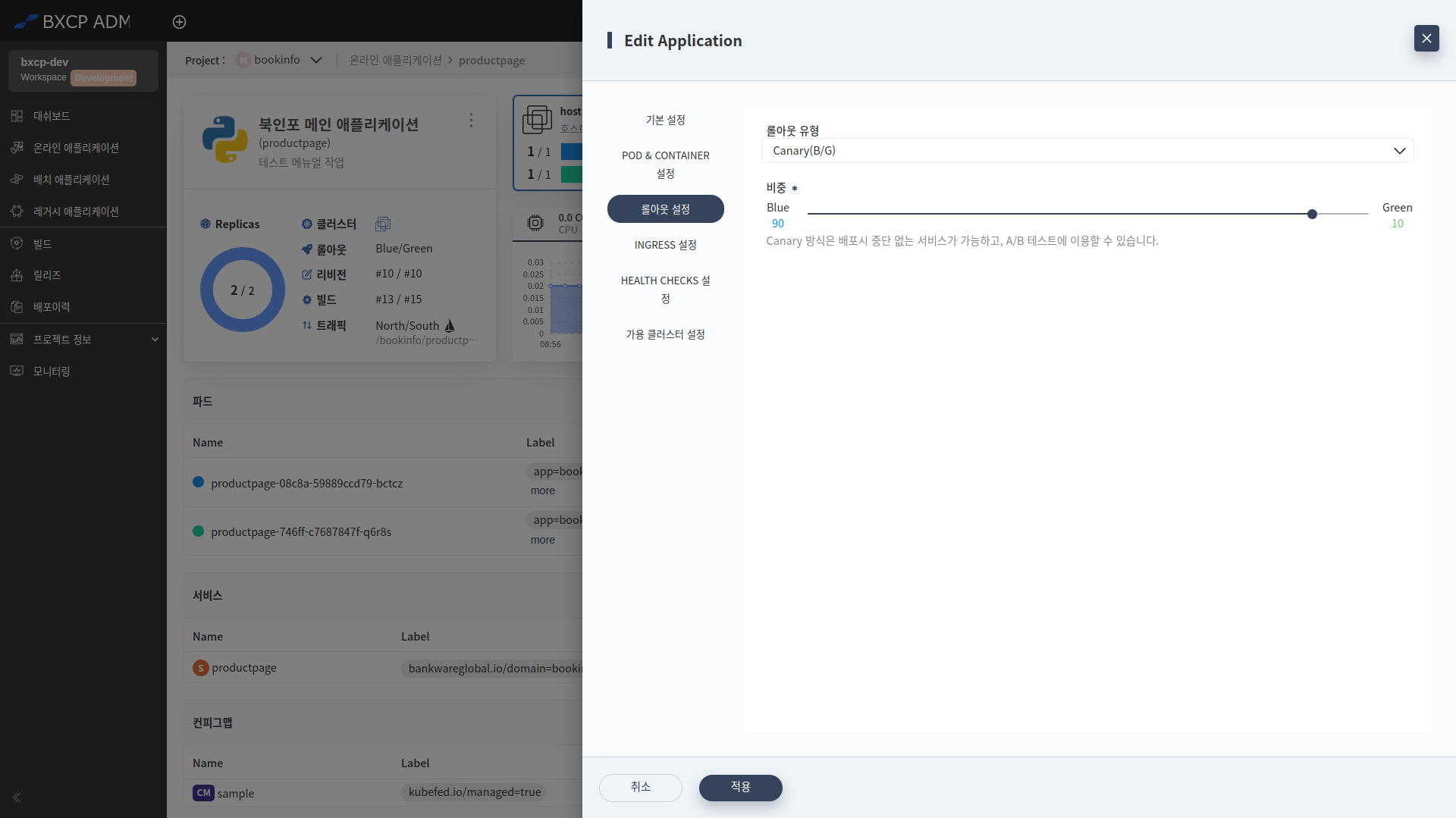

롤아웃 교체

롤아웃 교체 메뉴를 선택하면 CANARY 와 BG 롤아웃 간에 교체를 하기 위한 팝업을 사용할 수 있다. 롤아웃 교체의 경우에는 사용자가 선택하고 입력한 롤아웃 유형과 설정 정보로 VirtualService, DestinationRule 리소스가 재적용 된다.

애플리케이션 이름

애플리케이션 스펙을 최초 생성 시 지정한 애플리케이션 이름을 의미한다.

애플리케이션 ID

애플리케이션 스펙을 최초 생성 시 지정한 애플리케이션 ID를 의미한다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 애플리케이션 수정 및 삭제 기능을 수행할 수 있다.

애플리케이션 설명

애플리케이션 스펙을 최초 생성 시 지정한 애플리케이션 설명을 의미한다.

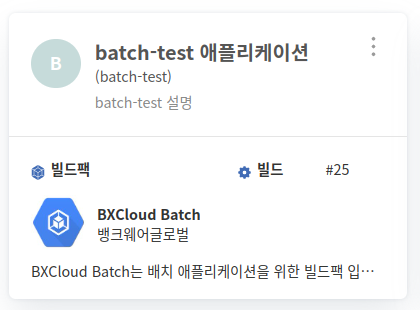

빌드팩

JOB 리소스로 실행할 파드 리소스의 이미지를 생성하기 위한 빌드팩에 정보를 나타낸다.

빌드

배치 애플리케이션도 CI/CD 파이프라인을 통해서 컨테이너 이미지는 생성하기 때문에 그에 대한 처리 과정에서 생성된 빌드번호를 표시한다.

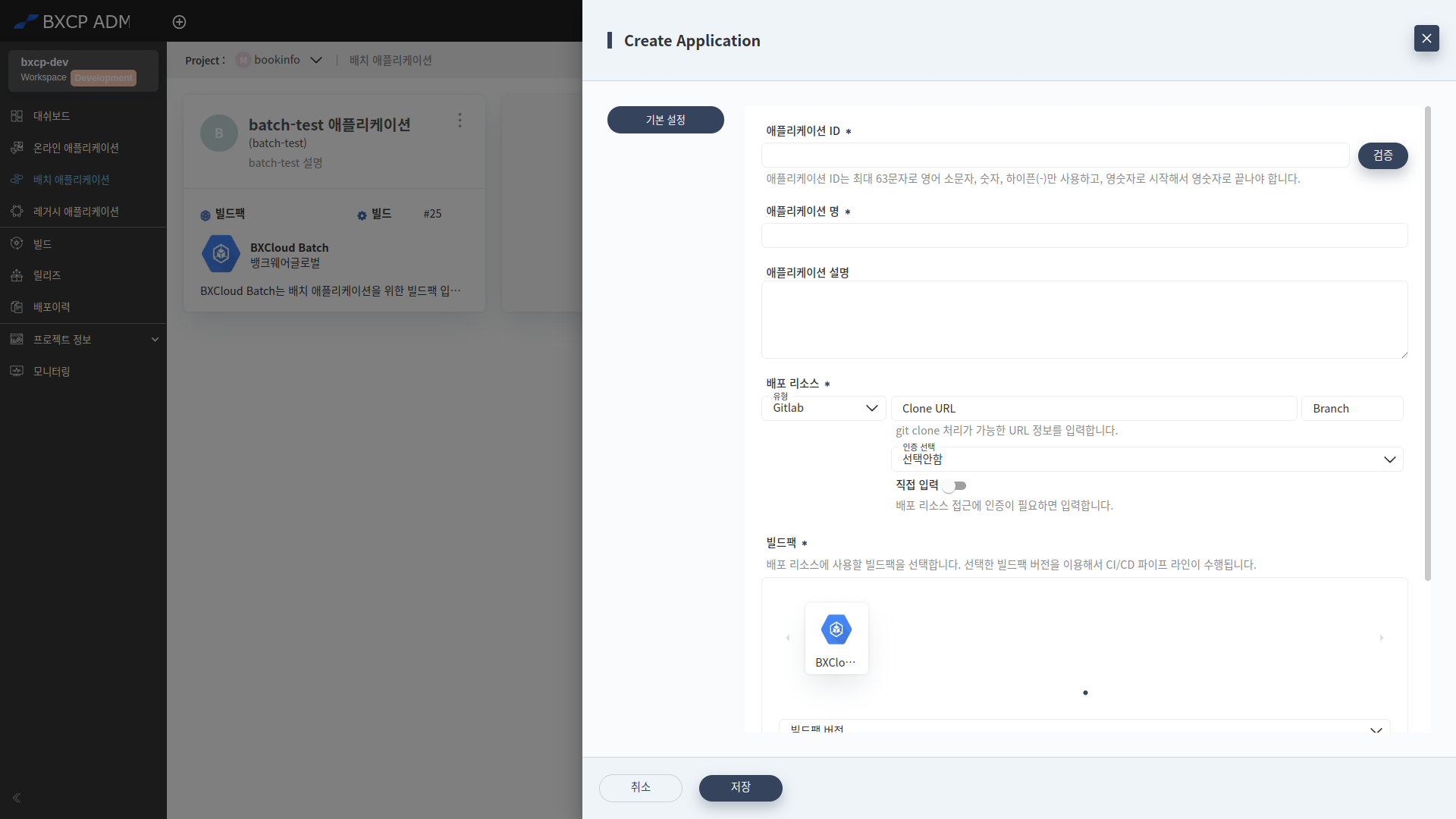

애플리케이션 ID

애플리케이션 ID는 BXCP ADM에서 관리하는 배치 애플리케이션 ID를 입력합니다. 쿠버네티스 환경에서는 배치 애플리케이션 ID 정보가 리소스 이름으로 사용되지 않습니다.

애플리케이션 이름

배치 애플리케이션의 이름을 입력합니다.

애플리케이션 설명

배치 애플리케이션에 대한 설명을 입력합니다.

배포 리소스

[그림 3.223] 배치 에플리케이션 생성 - 기본 설정 - 리소스 유형

배치 애플리케이션을 배포할 때 사용될 배치 애플리케이션에 대한 코드, 이미지, 바이너리 등을 지정할 수 있다. 이때 배포 리소스 유형에 따라 필요한 URL 정보와 빌드팩 정보가 동적으로 변경된다.

유형 종류

인증선택

각각에 유형에 따라서 배포 리소스 접근 시 인증이 필요하면 선택하는 인증정보 목록이다. 같은 프로젝트를 공유하는 다른 사용자가 필요한 인증을 이미 만들었다면 아래 그림과 같이 선택 가능하다. 알맞은 인증을 선택하여 사용 가능하다.

[그림 3.224] 배치 에플리케이션 생성 - 기본 설정 - 인증선택

직접 입력

미리 생성된 인증정보가 없거나 필요한 인증 정보가 없을 때에는 사용자가 직접 입력을 통해서 인증 정보를 만들 수 있다.

인증유형은 Token , ID/PASSWORD , Certificate 3가지 형태로 저장이 가능하다.

빌드팩

선택할 수 있는 빌드팩 정보가 나열된다. 여기서 나열되는 빌드팩은 배치 애플리케이션에 적합한 빌드팩이 조회된 결과로 이해하면 된다. 필요한 빌드팩이 없다면 관리자를 통해서 빌드팩을 생성해야 한다.

우선 순위

애플리케이션 목록 조회시 정렬 순서를 설정할 수 있다.

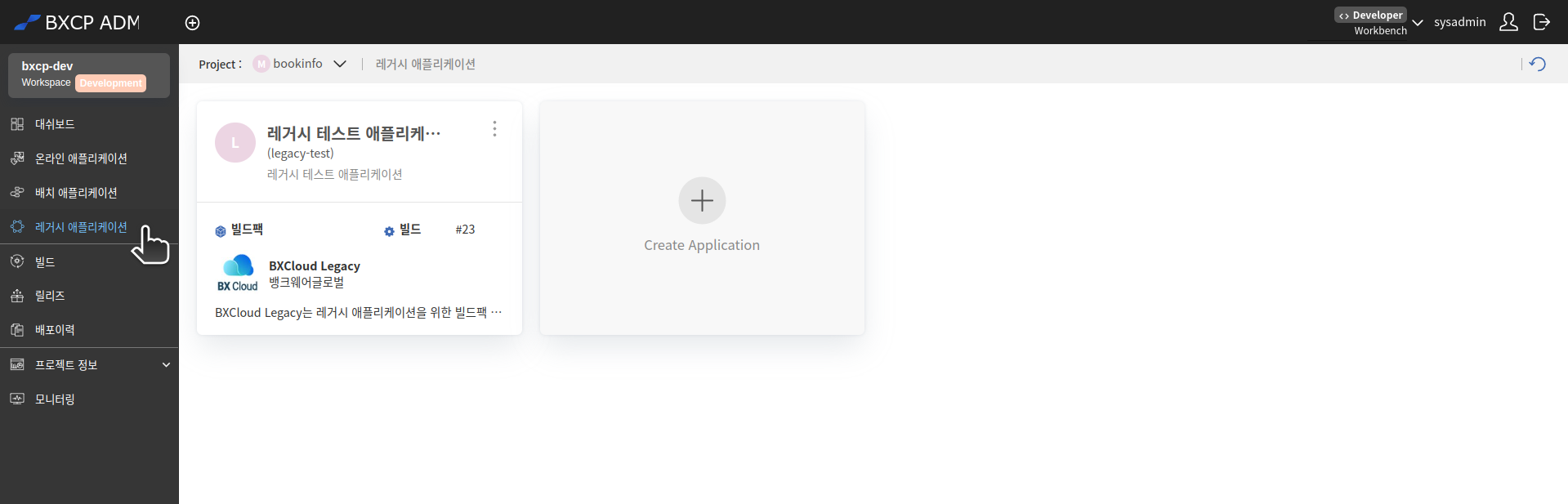

애플리케이션 이름

애플리케이션 스펙을 최초 생성 시 지정한 애플리케이션 이름을 의미한다.

애플리케이션 ID

애플리케이션 스펙을 최초 생성 시 지정한 애플리케이션 ID를 의미한다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 애플리케이션 수정 및 삭제 기능을 수행할 수 있다.

애플리케이션 설명

애플리케이션 스펙을 최초 생성 시 지정한 애플리케이션 설명을 의미한다.

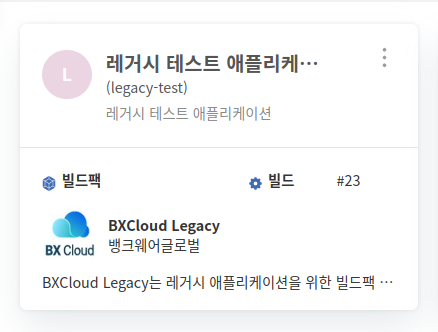

빌드팩

레거시 애플리케이션에 컨테이너 이미지를 생성하기 위한 빌드팩 정보이다.

빌드

레거시 애플리케이션도 CI/CD 파이프라인을 통해서 컨테이너 이미지는 생성하기 때문에 그에 대한 처리 과정에서 생성된 빌드번호를 표시한다.

애플리케이션 ID

애플리케이션 ID는 BXCP ADM에서 관리하는 레거시 애플리케이션 ID를 입력합니다. 프로젝트 범위 기준으로 유일한 ID를 입력해야 한다.

애플리케이션 이름

레거시 애플리케이션의 이름을 입력한다.

애플리케이션 설명

레거시 애플리케이션에 대한 설명을 입력한다.

배포 리소스

[그림 3.239] 레거시 애플리케이션 - 기본 설정 - 리소스 유형

레거시 애플리케이션을 배포할 때 사용될 레거시 애플리케이션에 대한 코드, 이미지, 바이너리 등을 지정할 수 있다. 이때 배포 리소스 유형에 따라 필요한 URL 정보와 빌드팩 정보가 동적으로 변경된다.

유형 종류

인증선택

각각의 유형에 따라서 배포 리소스 접근 시 인증이 필요하면 선택하는 인증정보의 목록이다. 같은 프로젝트를 공유하는 다른 사용자가 필요한 인증을 이미 만들었다면 아래 그림과 같이 선택이 가능한데 알맞은 인증을 선택하여 사용 가능하다.

[그림 3.240] 레거시 애플리케이션 - 기본 설정 - 인증선택

직접 입력

미리 생성된 인증정보가 없거나 필요한 인증정보가 없을 때에는 사용자가 직접 입력을 통해서 인증 정보를 만들 수 있다.

인증유형은 Token , ID/PASSWORD , Certificate 3가지 형태로 저장이 가능하다.

빌드팩

선택할 수 있는 빌드팩 정보가 나열된다. 여기서 나열되는 빌드팩은 레거시 애플리케이션에 적합한 빌드팩이 조회된 결과이다. 필요한 빌드팩이 없다면 관리자를 통해서 빌드팩을 생성해야 한다.

우선 순위

애플리케이션 목록 조회시 정렬 순서를 설정할 수 있다.

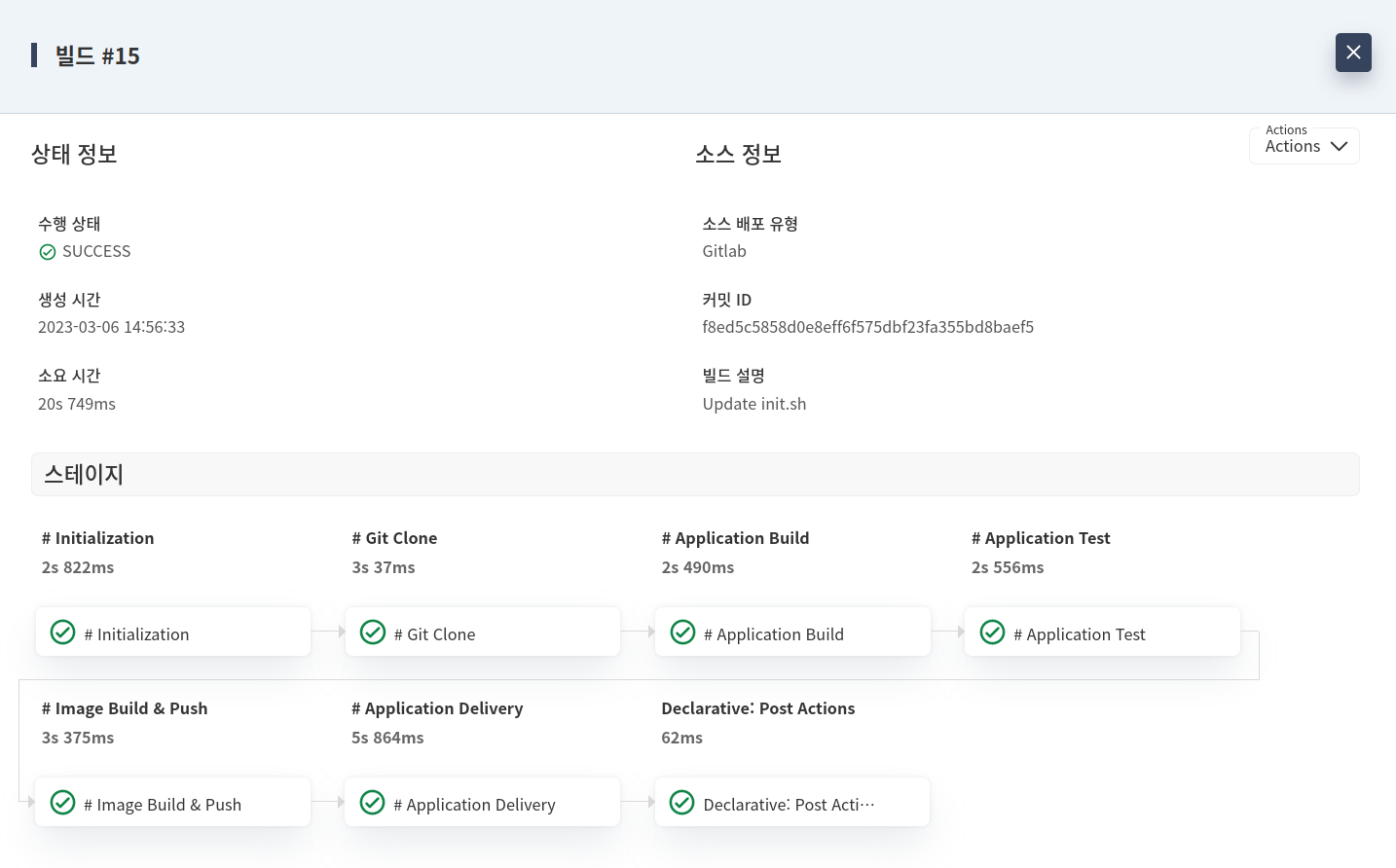

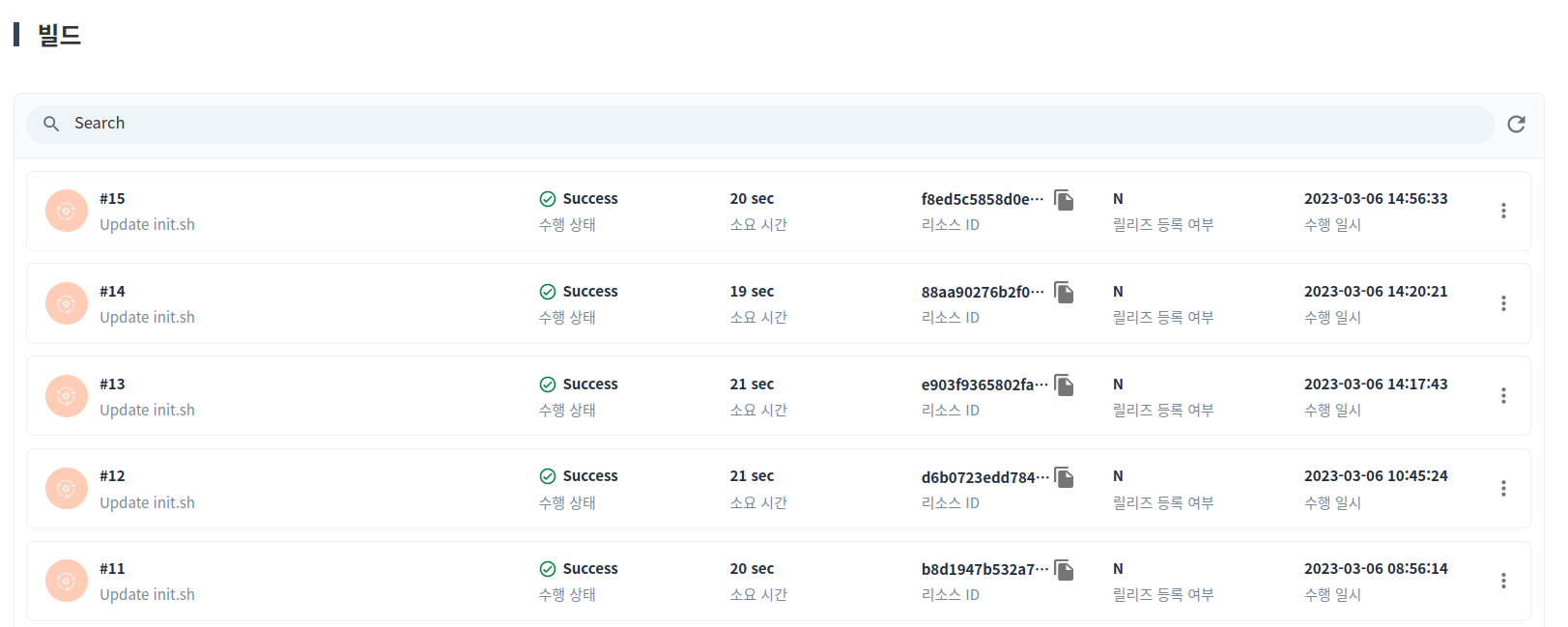

빌드번호, 커밋 메시지

웹훅을 통해서 자동으로 파이프라인이 실행되어 채번된 빌드번호와, 웹훅이 발생하게된 커밋의 메시지를 보여준다.

수행 상태

파이프라인이 실행된 결과를 보여준다.

소요 시간

파이프라인이 실행된 경과 시간을 의미한다.

리소스 ID

파이프라인 솔루션에서 채번한 리소스에 ID 이다. 정보성 데이터이다.

릴리즈 등록 여부

릴리즈로 등록하여 애플리케이션 이관을 할 수 있는 빌드 처리 건인지 여부를 나타낸다.

수행 일시

빌드 처리가 이루어진 일시를 나타낸다.

액션 버튼

아이콘을 클릭하여 활성화 할 수 있다. 해당 빌드로 릴리즈 등록 및 빌드 삭제를 수행할 수 있다.

릴리즈 등록 메뉴를 클릭하게 되면 아래 그림처럼 빌드번호에 대한 릴리즈를 등록할 수 있다. 릴리즈를 등록하면 해당 애플리케이션을 이관 처리 후에, 배포 시 릴리즈 등록된 빌드에 결과물인 컨테이너 이미지를 가져올 수 있다.

[그림 3.243] 빌드 목록 - 릴리즈 등록

릴리즈 수정

릴리즈 수정은 릴리즈 등록을 했다면 보이는 메뉴이다. 등록했던 정보를 수정하는 팝업을 열어준다.

빌드 삭제

빌드 삭제 메뉴는 현재 열람하는 빌드 번호를 삭제한다.

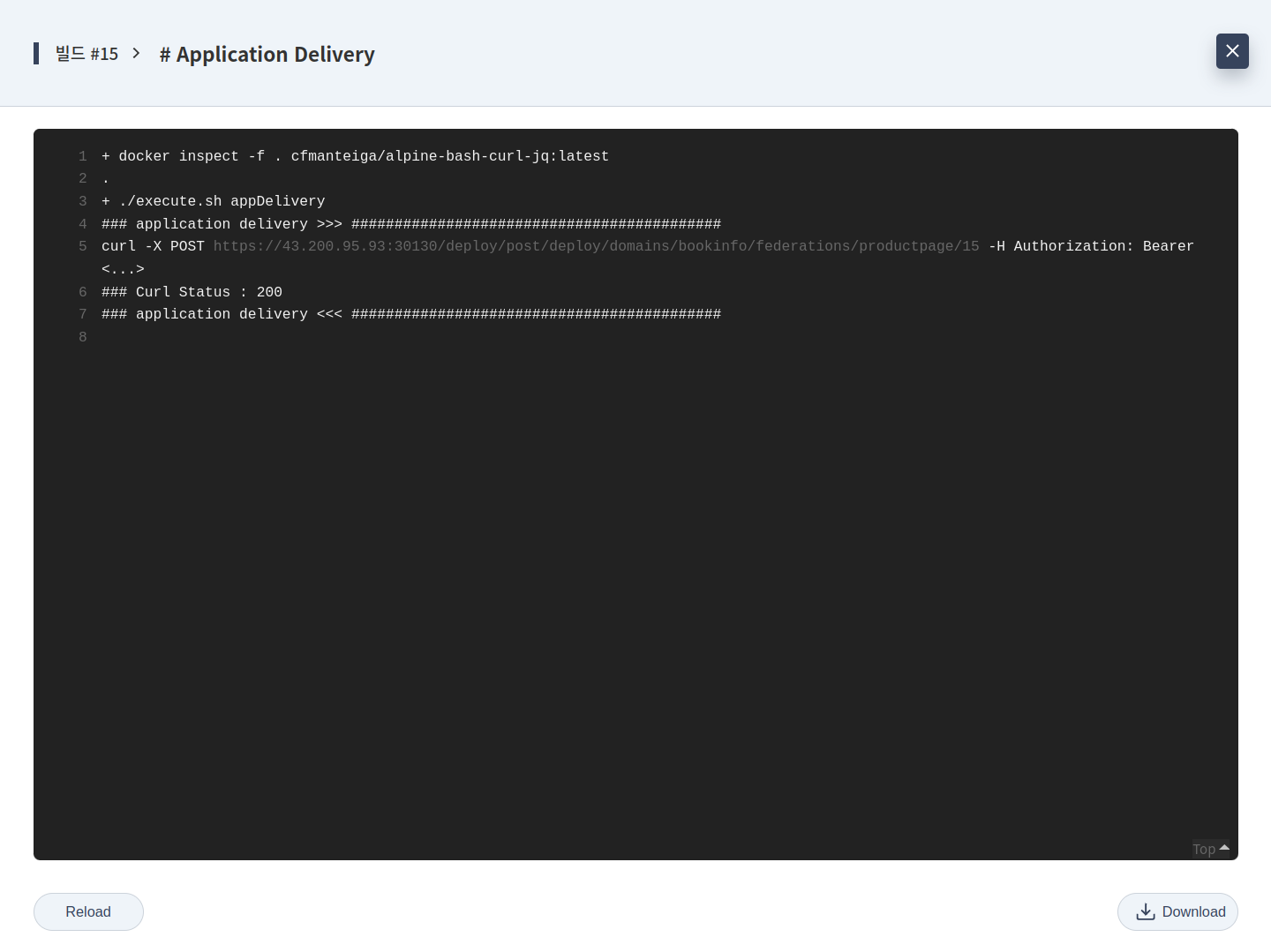

전체 로그 viewer

파이프라인이 실행된 결과 로그를 열람하는 팝업을 제공한다. 하단의 버튼으로 로그를 새로고침 할 수 있고 버튼을 통해서 로그를 내려 받을 수 있다.

[그림 3.247] 빌드 상세 - 전체 로그 viewer

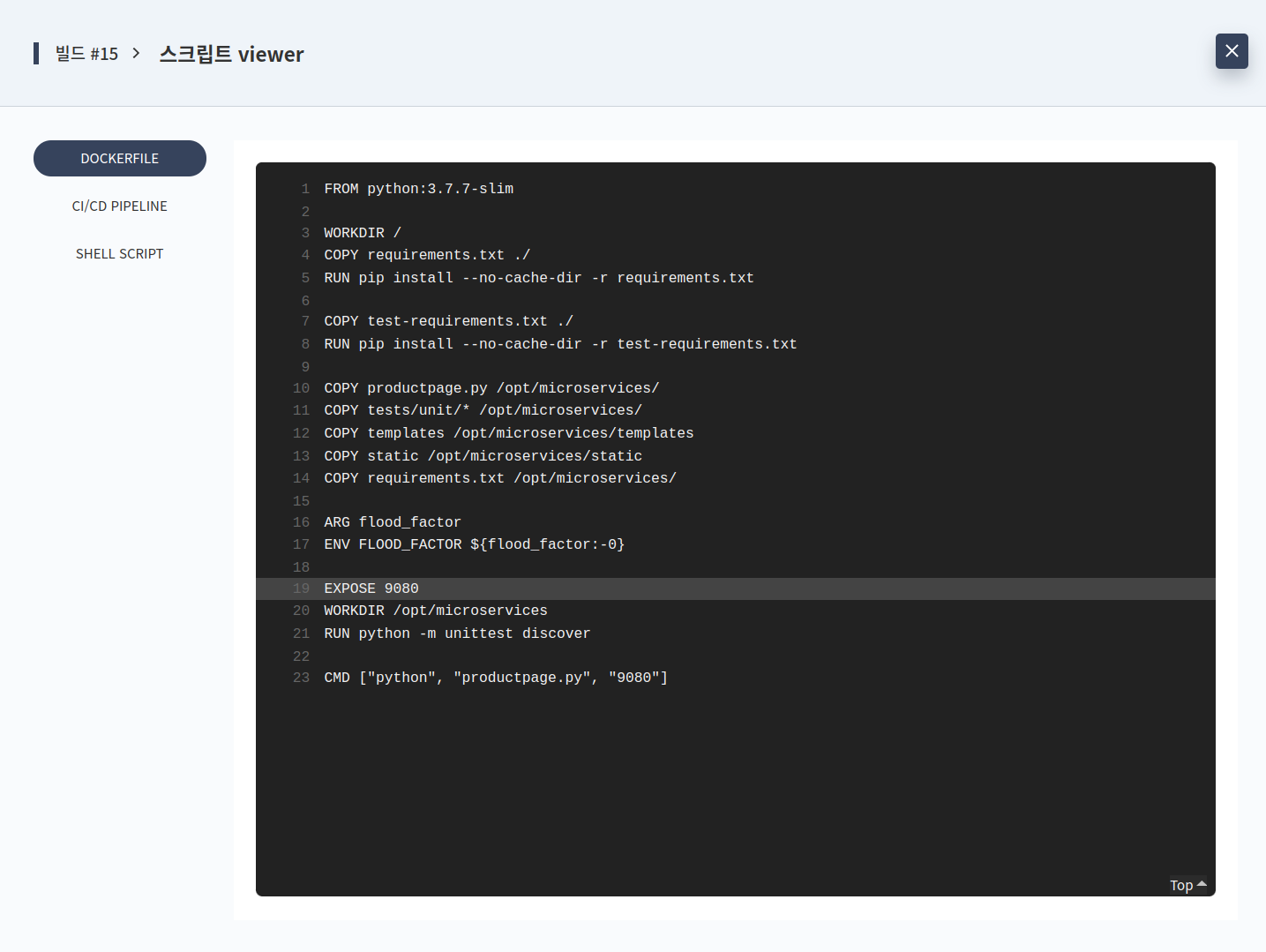

스크립트 viewer

파이프라인에 정의된 각종 스크립트 정보를 확인할 수 있는 팝업을 제공한다.

[그림 3.248] 빌드 상세 - 스크립트 viewer

빌드 번호

등록한 빌드 번호를 보여준다. 그 아래엔 배포 리소스별 webhook에 담긴 message 정보가 제공된다.

릴리즈 제목

릴리즈 생성 시 입력한 릴리즈 제목을 보여준다. 아래에는 릴리즈 설명이 함께 제공된다.

리소스 ID

배포 리소스별 webhook의 ID값을 보여준다. 예를들어 Gitlab의 경우 Commit ID를 보여준다.

승인

해당 릴리즈를 이관할 것인지 승인 여부를 보여준다.

담당자 ID

릴리즈를 등록한 사용자 ID를 보여준다.

등록 일시

릴리즈를 등록한 일시를 보여준다.

이관 일시

릴리즈를 이관한 일시를 보여준다.

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 릴리즈 수정, 배포 및 승인 취소를 수행할 수 있다.

빌드 번호

배포한 빌드 번호를 보여준다. 그 아래는 배포 리소스별 webhook에 담긴 message 정보가 제공된다.

참고

현재 배포되어 운영중인 것은 색으로 구분한다.

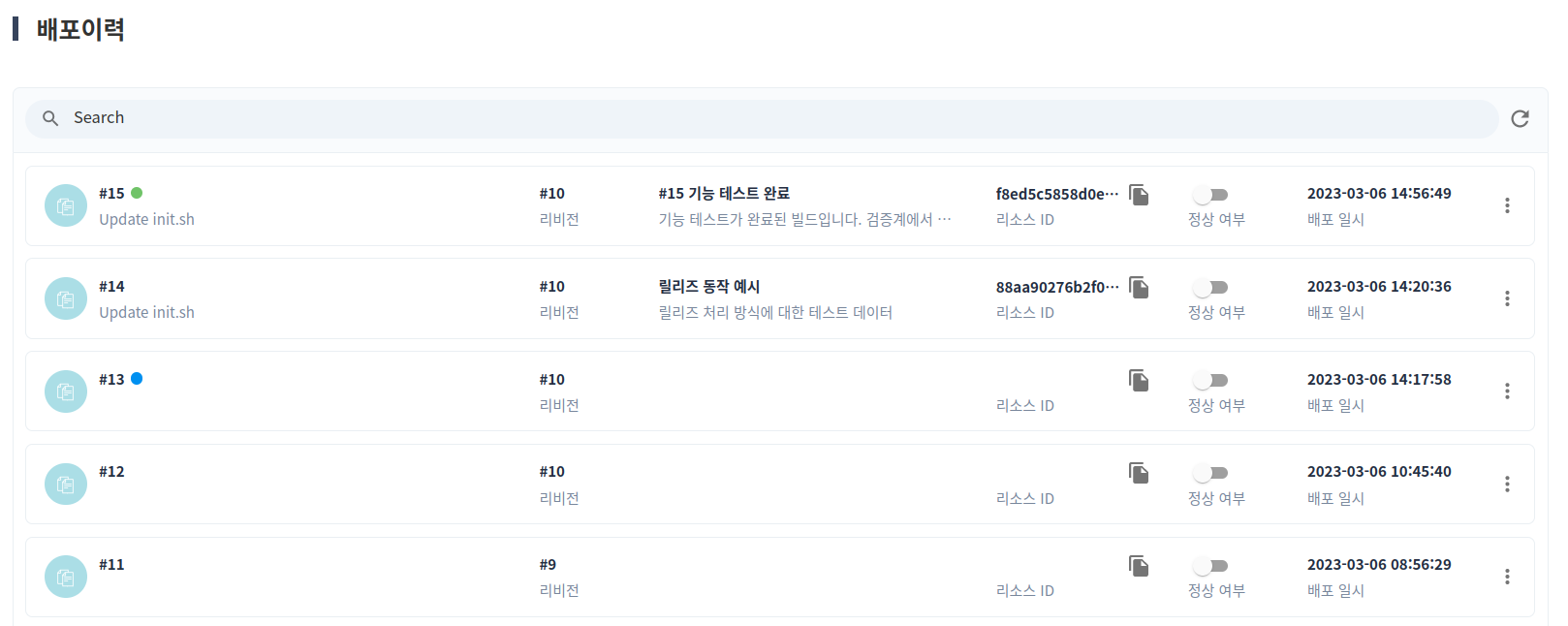

[그림 3.251] 배포이력 - BLUE 버전

[그림 3.252] 배포이력 - GREEN 버전

리비전

애플리케이션 정보를 수정할 경우 리비전이 올라간다. 해당 리비전 값을 보여준다.

릴리즈 제목

릴리즈 생성 시 입력한 릴리즈 제목을 보여준다. 그 아래엔 릴리즈 설명이 함께 제공된다.

리소스 ID

배포 리소스별 webhook의 ID값을 보여준다. 예를들어 Gitlab의 경우 Commit ID를 보여준다.

정상 여부

배포한 결과가 정상인지 여부를 정보성으로 체크하여 관리할 수 있다.

배포 일시

배포한 일시를 보여준다.

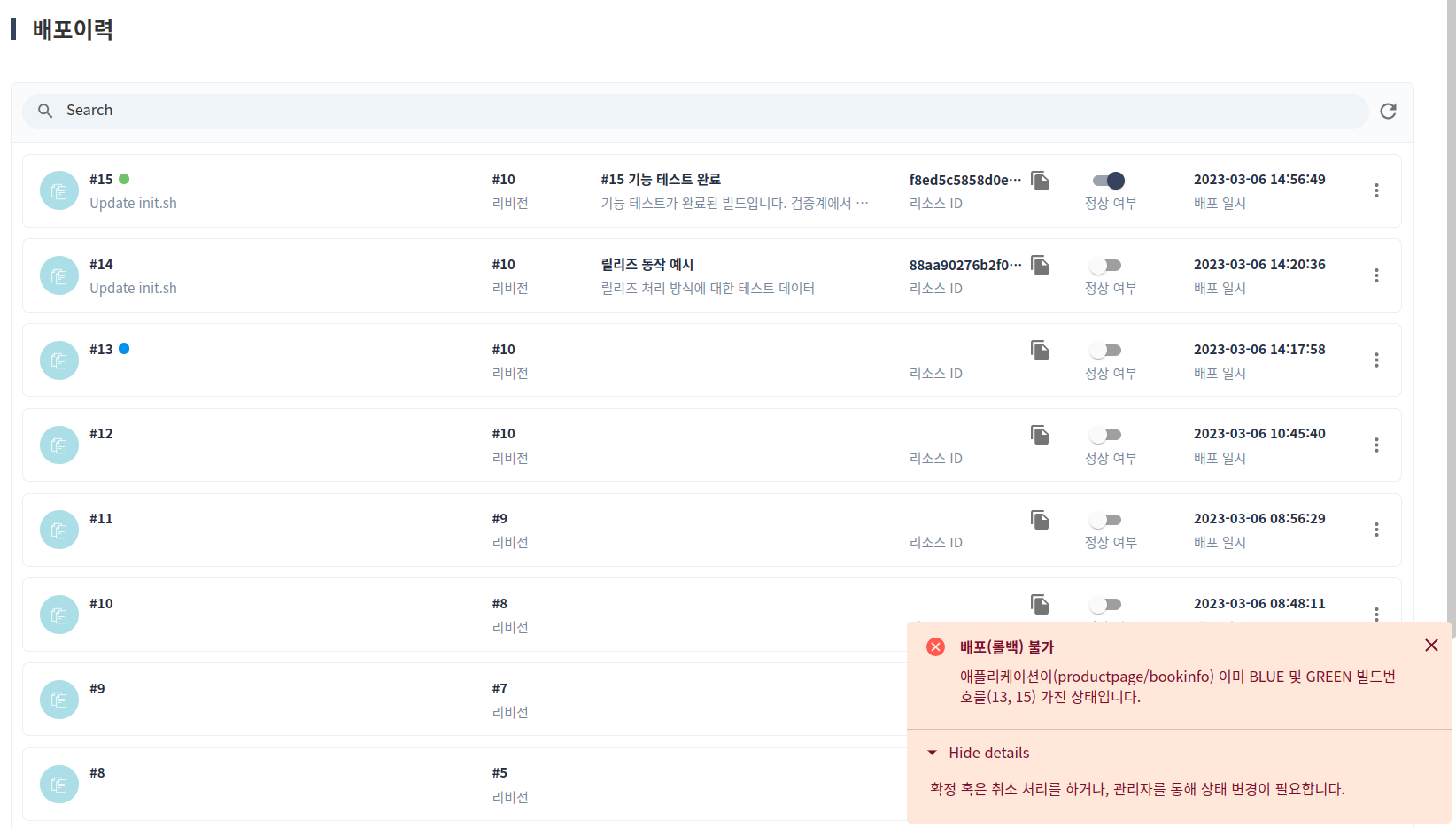

액션 버튼

아이콘을 클릭하여 활성화할 수 있다. 액션 버튼을 통해 해당 배포로 롤백할 수 있다.

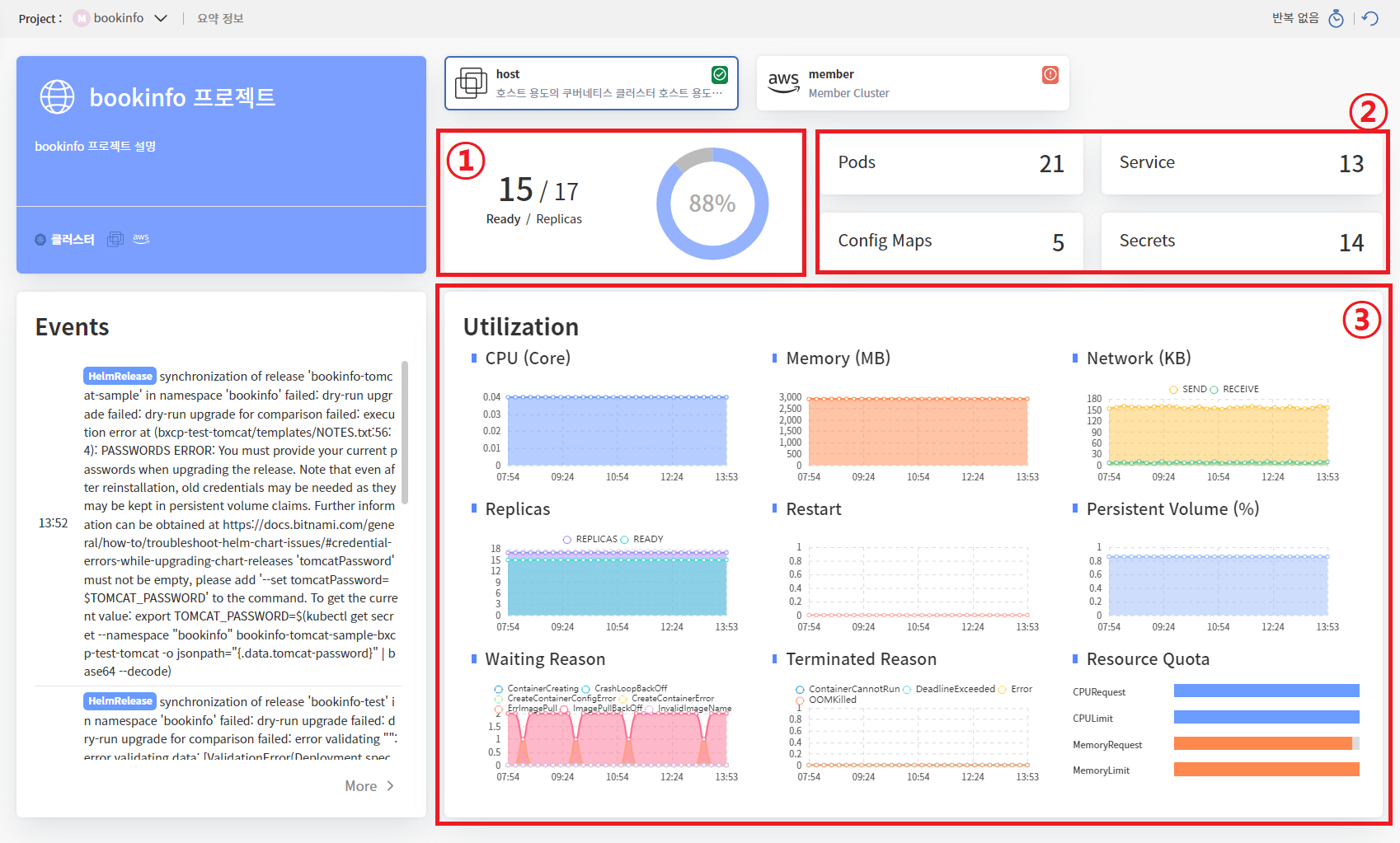

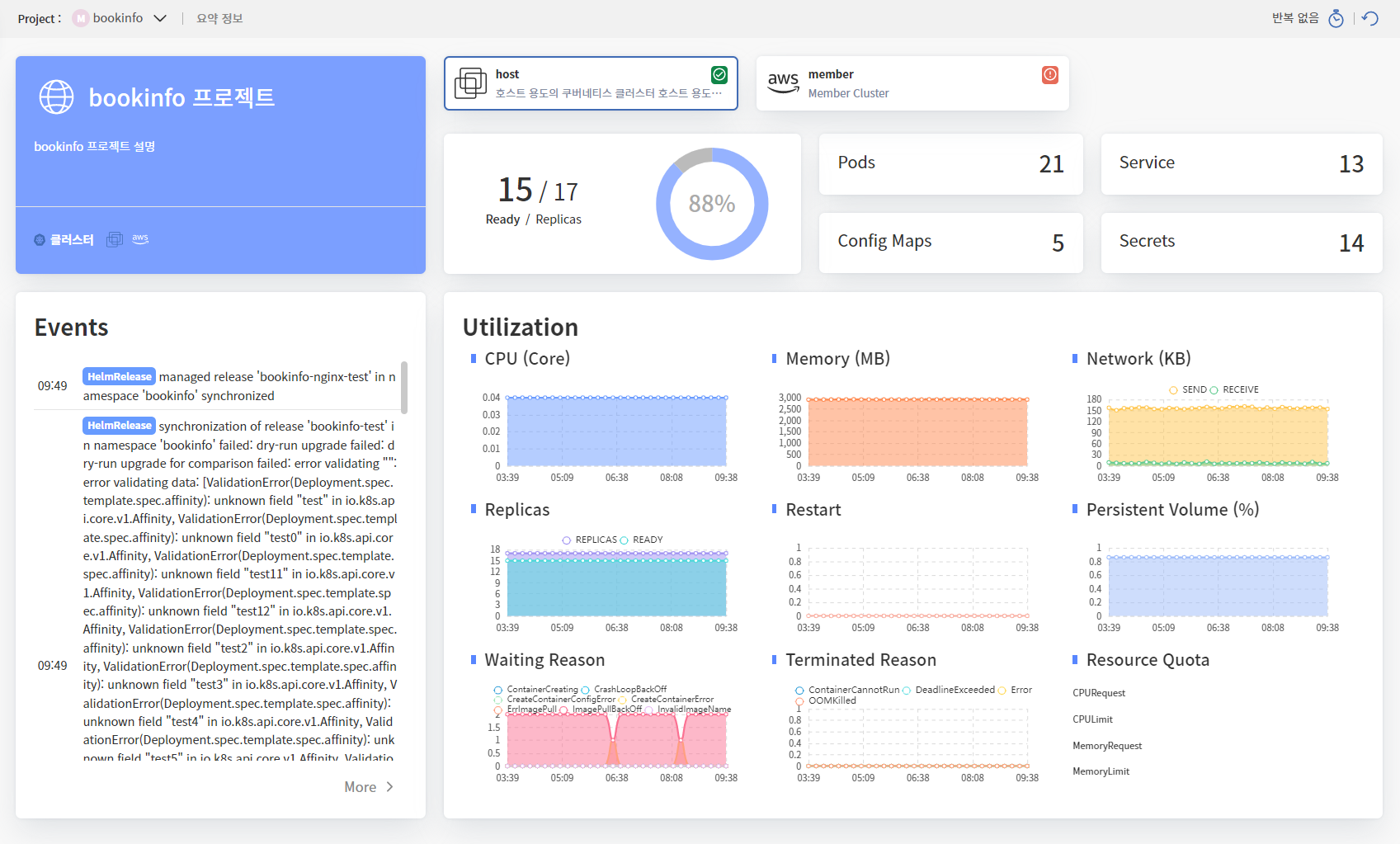

Ready

실제 ready 상태 레플리카 갯수이다.

Replicas

스펙에 정의된 레플리카 갯수이다.

Pods

해당 프로젝트에 해당하는 쿠버네티스 파드의 갯수이다.

Services

해당 프로젝트에 해당하는 쿠버네티스 서비스의 갯수이다.

Config Maps

해당 프로젝트에 해당하는 쿠버네티스 컨피그맵의 갯수이다.

Secrets

해당 프로젝트에 해당하는 쿠버네티스 시크릿의 갯수이다.

CPU (Core)

프로젝트에 대한 CPU 사용량이다.

Memory (MB)

프로젝트에 대한 Memory 사용량이다.

Network (KB)

프로젝트에 대한 Network 사용량이다. SEND는 네트워크 발송량을 나타내는 그래프이고 RECEIVE는 네트워크의 수신량을 나타내는 그래프이다.

Replicas

스펙에 정의된 레플리카의 갯수 대비 실제 ready 상태인 레플리카 갯수이다.

Restart

해당 프로젝트에서 재기동되는 파드의 증가율이다.

Persistent Volume(%)

해당 프로젝트에 대한 Persistent Volume 사용량이다.

Waiting Reason

해당 프로젝트에 대한 Pod가 배포되지 않고 대기 상태가 된 이유이다.

Terminated Reason

해당 프로젝트에 대한 Pod기 종료된 이유이다.

Resource Quota

프로젝트의 CPU, Memory 사용량에 대한 요구량과 제한량이다.
